Плита ребристая ПТ 4,5-90.15 - 2СТ, серия 1.242-1, выпуск 1

Плита ребристая ПТ 4,5-90.15 - 2СТ — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажного, чердачного или технического перекрытия. Изделие относится к серии 1.242-1 выпуск 1 и предназначено для восприятия вертикальных нагрузок от пола, оборудования, людей и временных воздействий с последующей передачей усилий на несущие стены, балки или ригели. Конструкция включает продольные и поперечные ребра, обеспечивающие жесткость при изгибе и позволяющие перекрывать пролеты при сниженном расходе бетона.

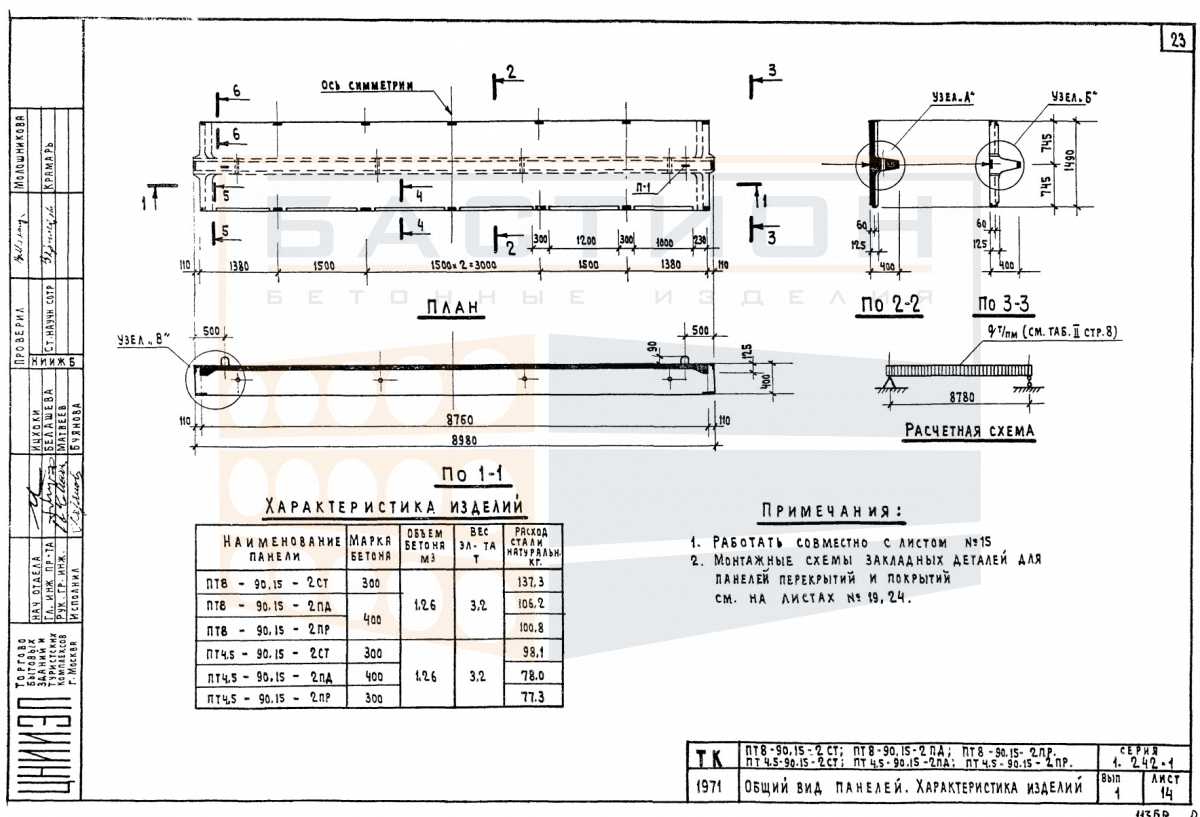

Ребристая плита ПТ 4,5-90.15 - 2СТ монтируется в составе сборного перекрытия и требует проектного опирания на несущие элементы. Геометрия плиты — длина 8980 мм, ширина 1490 мм, высота 400 мм — определяет ее несущую способность и массу 3200 кг, что необходимо учитывать при выборе кранового оборудования и схемы складирования. Работа ребер в пролете обеспечивает равномерное распределение нагрузки, а опорные зоны должны быть подготовлены в соответствии с рабочей документацией серии.

Область применения и технические особенности

Монтаж плит выполняется на выровненные поверхности опорных конструкций с фиксацией проектного положения по осям и отметкам. Сопряжение плит между собой осуществляется через монтажные швы, которые заполняются бетоном по проекту. При установке необходимо контролировать глубину опирания, которая задается серией 1.242-1, и избегать перекосов, приводящих к неравномерному распределению нагрузки.

• Плита работает в пролете между несущими стенами или ригелями, воспринимая изгибающие моменты за счет продольных ребер жесткости.
• Опорные зоны плиты (торцевые участки) не должны повреждаться при строповке и разгрузке — нарушение целостности бетона снижает несущую способность.
• Глубина опирания плиты на несущие элементы принимается по проекту с учетом серии 1.242-1; недостаточное опирание ведет к концентрации напряжений.
• Швы между смежными плитами омоноличиваются после монтажа для обеспечения совместной работы перекрытия и передачи сдвигающих усилий.
• При монтаже следует исключить попадание мусора и строительных отходов в зазоры, так как это препятствует заполнению швов и ухудшает сцепление.
• Пустоты между ребрами не предназначены для прокладки коммуникаций, не предусмотренных проектом — это ослабляет конструкцию и может вызвать трещины.

Правильное выполнение стыков и анкеровки плит обеспечивает пространственную жесткость перекрытия и исключает появление трещин в эксплуатационный период. Все монтажные работы выполняются по схемам серии 1.242-1 с контролем положения каждого элемента.

Правила хранения и транспортировки изделия

Плиты складируются в горизонтальном положении на ровном твердом основании. Деревянные прокладки устанавливаются в местах, соответствующих опорным зонам (не далее 600 мм от торцов), и должны располагаться строго одна над другой по вертикальным рядам. Высота штабеля назначается по схеме складирования с учетом массы плит и несущей способности основания, чтобы избежать деформации нижних изделий. Запрещается опирать плиты на ребра или слабые кромки.

При транспортировке плиты фиксируются на автомобильном транспорте упорами и стропами от продольного и поперечного смещения. Перевозка навалом не допускается. Монтажные петли и торцевые ребра защищаются от ударных нагрузок при погрузке и выгрузке. Строповка выполняется за все монтажные петли равномерно с использованием траверс, предотвращающих перекос и раскачивание груза.
