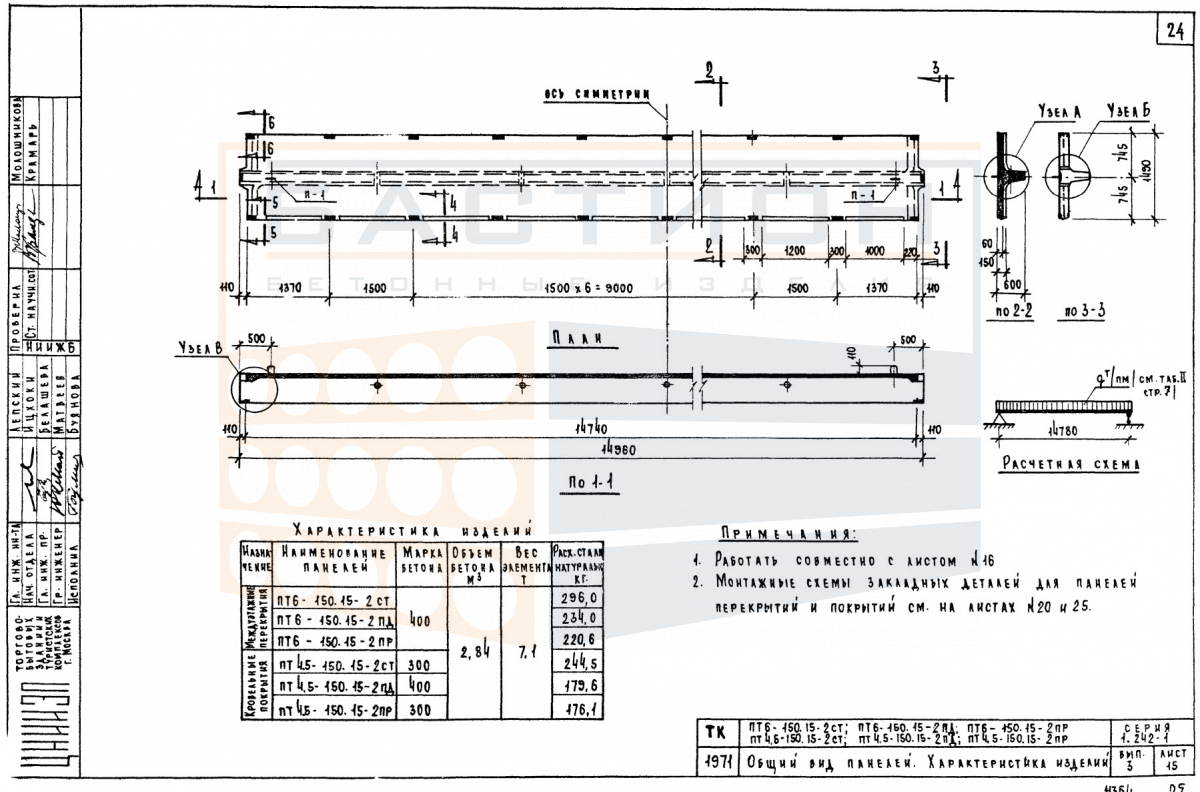

Плита ребристая ПТ 4,5-150.15 - 2СТ, серия 1.242-1, выпуск 3

Плита ребристая ПТ 4,5-150.15 - 2СТ — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажного, чердачного, подвального или технического перекрытия. Изделие относится к серии 1.242-1, выпуск 3, и представляет собой ребристую конструкцию с продольными ребрами, воспринимающими изгибающие нагрузки от собственного веса и временных воздействий. Роль материала — обеспечение несущей способности и пространственной жесткости перекрытия.

Плита предназначена для укладки на стены, ригели или балки с опиранием по двум сторонам. В зоне продольных ребер формируется основное восприятие изгибающего момента, а поперечные ребра распределяют нагрузку на опорные участки. Неправильная ориентация или недостаточная глубина опирания ребер могут привести к перераспределению усилий, образованию трещин и потере устойчивости. Монтаж ведется по проектным отметкам с проверкой горизонтальности опорной плоскости.

Область применения и технические особенности

Монтаж плиты выполняется в проектное положение с опиранием продольных ребер на несущие конструкции. Стыки между плитами омоноличиваются по рабочей документации для обеспечения совместной работы. Анкеровка плит в узлах опирания обязательна для восприятия распорных усилий. Торцевые зоны, включая места выпусков арматуры, не должны повреждаться при строповке и разгрузке.

• Работает в пролете между несущими опорами, воспринимая нагрузку от пола, перегородок, оборудования и временных воздействий.
• Передает нагрузку на стены или ригели через опорные зоны продольных ребер; площадь опирания задается проектом.
• Требует проектной глубины опирания не менее расчетной величины, иначе возможен скол бетона в зоне ребер.
• Швы между смежными плитами заполняются бетоном по проекту, с установкой арматурных связей при необходимости.
• Монтажное положение плиты проверяется по отметкам и осям с нивелировкой опорных площадок.
• Пустоты в ребристой конструкции не предназначены для прокладки коммуникаций без дополнительных расчетов.

Применение плиты в составе перекрытия требует строгого соблюдения проектных решений по опиранию и омоноличиванию стыков. Отклонения от схемы монтажа снижают несущую способность и эксплуатационную надежность перекрытия.

Правила хранения и транспортировки изделия

Изделие складируется в горизонтальном положении на ровном твердом основании. Прокладки устанавливаются в местах, соответствующих опорным зонам плиты, с соблюдением вертикальности штабеля. Торцы и продольные ребра защищаются от повреждений при складировании, высота штабеля принимается по схеме складирования с учетом массы и геометрии.

При транспортировке плита фиксируется в кузове транспортного средства от смещения и опрокидывания. Перевозка навалом запрещена. Строповка выполняется с применением траверс, обеспечивающих вертикальный подъем за монтажные петли. Исключаются ударные нагрузки, перекос и опирание на слабые кромки.
