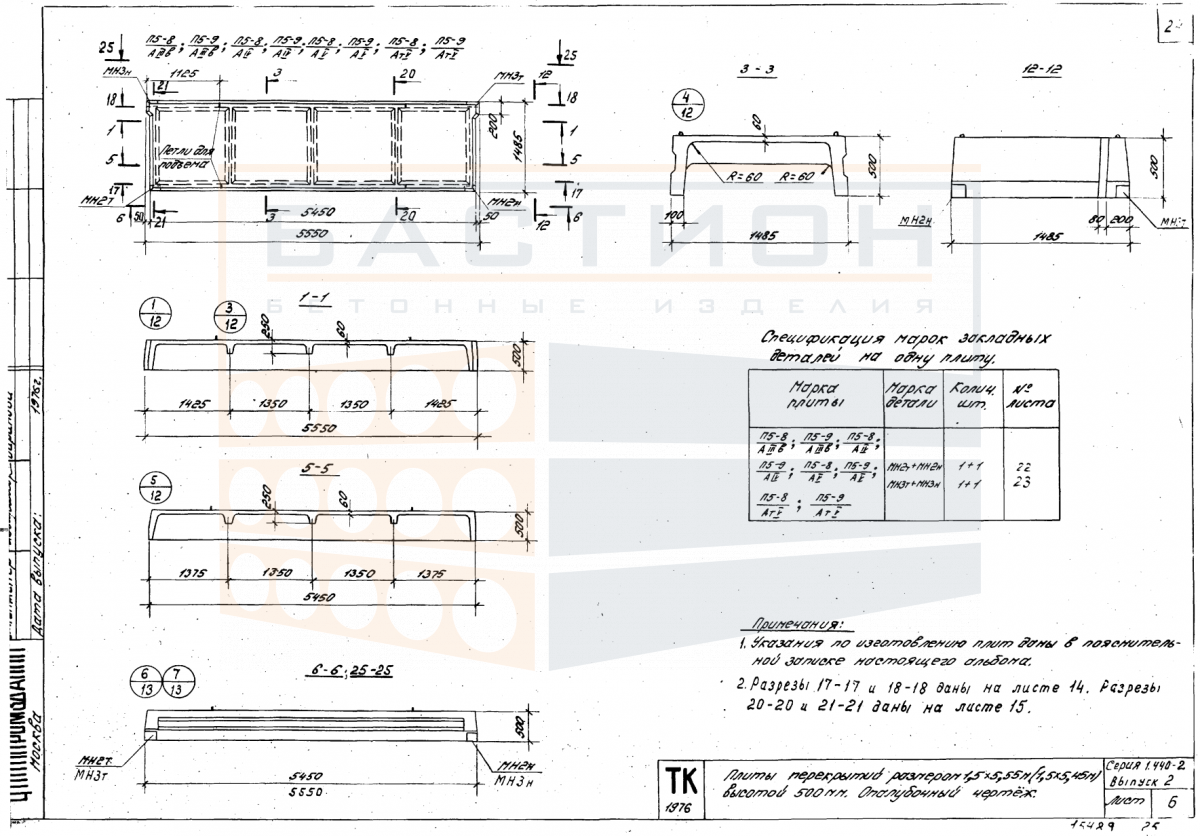

Плита ребристая П 5-9 (АIIIв, АIV, АV, АтV), серия 1.440-2, выпуск 2

Плита ребристая П 5-9 серии 1.440-2 выпуска 2 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования перекрытий в промышленных и гражданских объектах. Конструкция включает продольные и поперечные ребра, обеспечивающие жесткость и восприятие изгибающих нагрузок от пола, оборудования, людей и временных воздействий.

Изделие передает нагрузку на опорные элементы — стены, балки или ригели — через торцевые участки и ребра. Серия 1.440-2 регламентирует типоразмеры и узлы сопряжения, что позволяет использовать плиту в составе сборных каркасов с проектным шагом и схемой опирания. Неправильная ориентация ребер или недостаточная глубина опирания снижают несущую способность конструкции.

Область применения и технические особенности

Монтаж плиты выполняется на выровненную поверхность опорных конструкций с фиксацией по проектным отметкам. Опирание должно происходить через ребра, при этом торцевые зоны не должны повреждаться при строповке. После установки производится омоноличивание швов и анкеровка для обеспечения совместной работы плит и несущего каркаса.

• Ребра плиты работают как балки, воспринимая изгибающие нагрузки и передавая их на опоры; ориентация ребер должна строго соответствовать проекту.
• Глубина опирания плиты на стены или ригели задается рабочей документацией; недостаточное опирание приводит к перераспределению напряжений и трещинообразованию.
• Торцы плиты и монтажные петли защищают от сколов и деформаций при разгрузке и установке; повреждения снижают анкеровку в узлах.
• Швы между смежными плитами заполняются бетоном по проектному решению для передачи горизонтальных усилий и обеспечения жесткости перекрытия.
• Монтаж плиты допускается только после набора бетоном опорных элементов проектной прочности; временные нагрузки на перекрытие ограничиваются до омоноличивания.
• Пустоты в ребрах не используются для прокладки коммуникаций без дополнительных расчетов; сверление или пробивка ослабляет сечение.

При эксплуатации плита работает в пролете как изгибаемый элемент; предельная нагрузка определяется пространственной конфигурацией перекрытия и качеством стыков. Регулярный осмотр опорных зон и швов позволяет предотвратить развитие дефектов.

Правила хранения и транспортировки изделия

Плиты складируются в горизонтальном положении на ровном твердом основании с установкой деревянных прокладок в местах, соответствующих опорным зонам. Прокладки располагаются строго по вертикали в каждом штабеле; высота укладки определяется массой изделий и несущей способностью основания. Выступающие петли и ребра защищают от механических повреждений.

Транспортировка выполняется в кузове с фиксацией плит от смещения. Изделия не перевозятся навалом; строповка осуществляется за монтажные петли с использованием траверс, исключающих перекос. Запрещается сбрасывание, удары и опирание на слабые кромки. Погрузка и выгрузка производятся с применением кранового оборудования, рассчитанного на массу элемента.
