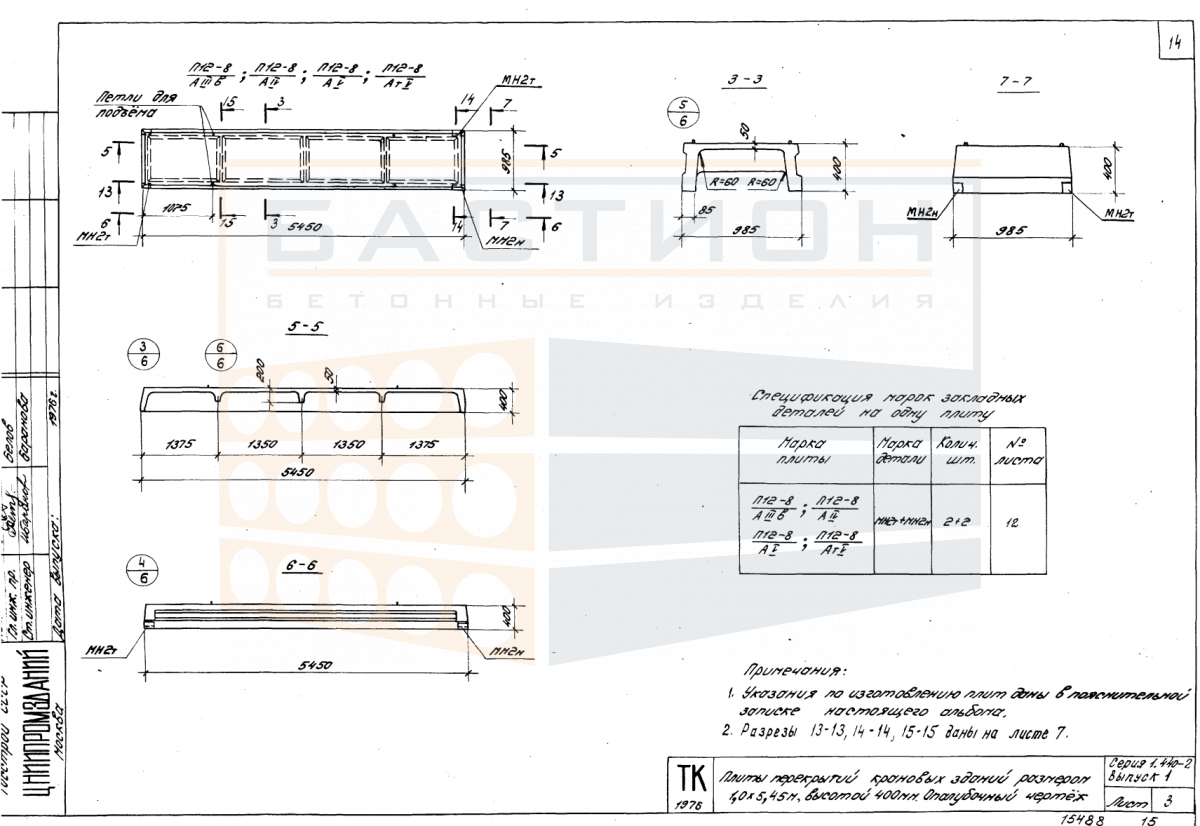

Плита ребристая П 12-8 (АIIIв, АIV, АV, АтV), серия 1.440-2, выпуск 1

Плита ребристая П 12-8 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажного, чердачного или технического перекрытия. Изделие относится к серии 1.440-2, выпуск 1, и воспринимает эксплуатационные нагрузки, передавая их на несущие стены, ригели или балки. Ребристая конструкция обеспечивает жесткость при изгибе за счет продольных ребер, что позволяет перекрывать пролеты с уменьшенным расходом материала.

Применение плит данного типоразмера требует проектного опирания на подготовленные опорные площадки. Несоблюдение глубины опирания или перекос при монтаже приводит к перераспределению напряжений в ребрах и образованию трещин в торцевых зонах. Опирание осуществляется по коротким сторонам на несущие конструкции, ребра работают на изгиб в вертикальной плоскости. Проектный уклон не допускается.

Область применения и технические особенности

Плита П 12-8 устанавливается с помощью монтажных петель в верхней части ребер. Перед монтажом проверяется отметка опорных поверхностей. Соседние плиты стыкуются по продольным швам с заполнением бетоном по проекту. Опирание на ребра вне опорных зон не допускается.

• Опирание плиты осуществляется по двум коротким сторонам на железобетонные ригели или стены с глубиной, заданной рабочими чертежами серии 1.440-2; недостаточная глубина опирания снижает несущую способность и может привести к разрушению торцов.
• Продольные ребра плиты воспринимают изгибающие нагрузки от вышележащих конструкций и передают их на опоры; нарушение проектного положения ребер приводит к неравномерному распределению усилий.
• Монтаж плиты выполняется с использованием всех предусмотренных монтажных петель; строповка за петли нижележащих рядов или за ребра запрещена, так как это вызывает повреждение защитного слоя бетона и арматуры.
• Торцевые участки плиты являются наиболее напряженными зонами; сколы и трещины в этих местах требуют оценки пригодности по результатам осмотра и не могут быть устранены простым заполнением.
• Швы между смежными плитами заполняются бетоном или раствором после выверки положения каждой плиты; омоноличивание стыков обеспечивает совместную работу перекрытия и распределение горизонтальных усилий.
• Перед установкой плиты опорные площадки должны быть очищены от мусора и выровнены; наличие перепадов отметок опорных поверхностей более 5 мм не допускается без дополнительного выравнивающего слоя.

Правильный монтаж с соблюдением проектных требований к опиранию, стыковке и омоноличиванию обеспечивает долговременную эксплуатационную надежность перекрытия и исключает необходимость усиления или замены элементов.

Правила хранения и транспортировки изделия

Хранение плит П 12-8 осуществляется в горизонтальном положении на ровном твердом основании, исключающем неравномерную осадку. Прокладки из дерева или эластичного материала устанавливаются строго под ребрами в опорных зонах – по коротким сторонам изделия. Высота штабеля не должна превышать допустимую по условиям прочности нижних плит; между рядами обязательно совпадение прокладок по одной вертикальной линии. При складировании в несколько ярусов необходимо обеспечить устойчивость и исключить перегрузку нижележащих изделий.

Транспортировка плит производится в горизонтальном положении с надежной фиксацией от продольного и поперечного смещения. Плиты должны опираться на деревянные брусья, расположенные в опорных зонах; запрещается опирание на продольные ребра или торцы. Запрещается перевозка плит навалом, а также превышение габаритных размеров транспортного средства. Погрузка и разгрузка выполняется с использованием всех монтажных петель, с плавным подъемом и исключением раскачивания, ударов о борта или другие конструкции.
