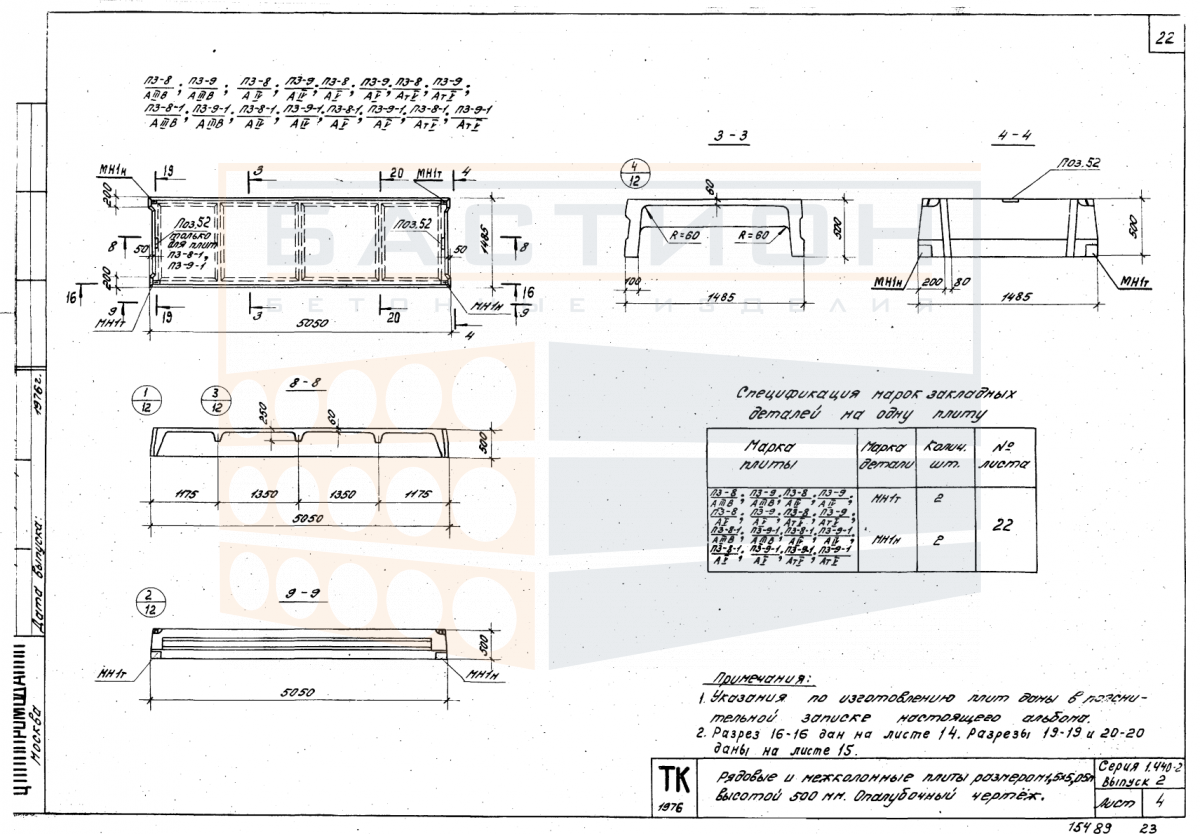

Плита ребристая П 3-8 (АIIIв, АIV, АV, АтV), серия 1.440-2, выпуск 2

Плита ребристая П 3-8 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажного перекрытия в соответствии с типовыми решениями серии 1.440-2 выпуск 2. Изделие предназначено для восприятия нагрузки от пола, перегородок, оборудования и передачи усилий на несущие стены или ригели. Конструкция выполнена из тяжелого бетона с внутренним стальным армированием.

Применение плит данной серии характерно для промышленных и гражданских зданий с поперечным или продольным шагом несущих элементов. Опирание плит осуществляется на полки ригелей или стены по проектным отметкам. Для обеспечения совместной работы системы перекрытия предусмотрено омоноличивание швов и анкеровка плит в соответствии с рабочими чертежами серии.

Область применения и технические особенности

Монтаж ребристых плит П 3-8 выполняется после выверки опорных конструкций и нанесения цементно-песчаного раствора для выравнивания плоскости опирания. Ребра плит ориентируются параллельно пролету и передают изгибающую нагрузку на опоры. Глубина опирания определяется проектной документацией, при этом торцевые участки плит требуют защиты от повреждений при строповке и разгрузке.

• Плита работает в пролете между опорами, воспринимая вертикальные нагрузки от вышележащих конструкций и передавая их на несущие элементы здания.
• Ребра изделия выполняют функцию продольных балок, обеспечивающих пространственную жесткость элемента и перераспределение изгибающих моментов.
• Опирание плит выполняется на полки ригелей или стеновые несущие элементы с глубиной заделки, устанавливаемой проектом.
• Швы между смежными плитами и сопряжения с опорами омоноличиваются для формирования жесткого диска перекрытия и перераспределения усилий.
• Торцовые зоны плит, примыкающие к опорам, не подлежат обработке или нагружению до набора прочности бетона замоноличивания.
• Монтажное положение контролируется по осям и высотным отметкам; отклонение от проектного положения не допускается.
• Пустоты между ребрами не предназначены для прокладки инженерных коммуникаций без специальных проектных решений.

Соблюдение проектных требований к опиранию, монтажу и омоноличиванию швов обеспечивает несущую способность и эксплуатационную надежность перекрытия.

Правила хранения и транспортировки изделия

Складирование ребристых плит производится на ровном твердом основании, исключающем неравномерную осадку. Изделия укладываются в горизонтальное положение с указанием опорных зон по схеме складирования. Прокладки устанавливаются строго по вертикали в местах опорных ребер, защищая кромки и монтажные петли от повреждений.

Перевозка плит осуществляется в горизонтальном положении на транспортных средствах с жестким креплением, предотвращающим смещение и раскачивание. Строповка производится за монтажные петли с применением траверс, исключающих перекос. Запрещается перевозка навалом и сбрасывание при разгрузке.
