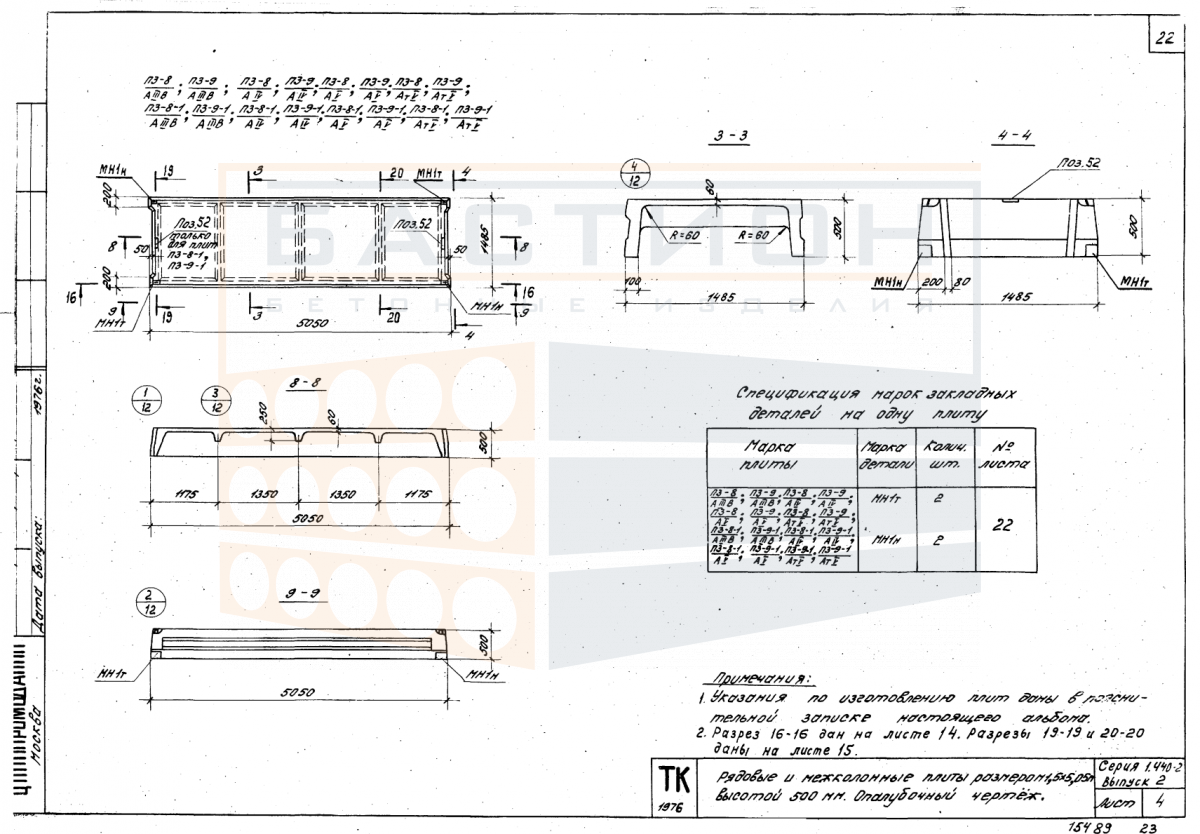

Плита ребристая П 3-8-1 (АIIIв, АIV, АV, АтV), серия 1.440-2, выпуск 2

Плита ребристая П 3-8-1 серии 1.440-2 выпуска 2 — это сборный железобетонный элемент горизонтальной несущей системы здания, предназначенный для устройства перекрытий и покрытий в промышленных и общественных зданиях с несущими стенами, колоннами или ригелями. Продольные ребра изделия обеспечивают пространственную жесткость и воспринимают эксплуатационные нагрузки, передавая их на опорные конструкции через опорные зоны плиты. Применение такого типа изделий позволяет формировать плоские горизонтальные плоскости с требуемой несущей способностью при относительно малом собственном весе по сравнению со сплошными сечениями.

Конструктивное решение плиты предполагает опирание ребрами на несущие элементы — балки, ригели или стены. Глубина опирания и схема анкеровки определяются проектом и должны обеспечивать равномерную передачу усилий. Ошибки при монтаже, такие как недостаточная глубина опирания, перекос плиты или повреждение торцевых зон, могут привести к неравномерному распределению нагрузки и снижению несущей способности перекрытия. Для исключения подобных дефектов монтаж выполняется по выверенным отметкам с использованием выравнивающих слоев и фиксаторов.

Область применения и технические особенности

Изделие предназначено для эксплуатации в отапливаемых зданиях с сухим или нормальным влажностным режимом. Монтаж плит выполняется с обязательным соблюдением проектных параметров опирания и фиксации.

• Плита рассчитана на эксплуатацию в отапливаемых и неотапливаемых зданиях с сухим или нормальным влажностным режимом при отсутствии агрессивных сред, не предусмотренных проектом.
• Опирание изделия осуществляется по двум продольным сторонам на ригели, балки или несущие стены. Проектная глубина опирания указывается в рабочей документации.
• Монтаж плиты производится с использованием траверсы или строп, закрепляемых за монтажные петли. Подъем и перемещение выполняются плавно, без рывков и раскачивания.
• Перед установкой опорные поверхности очищают от наплывов бетона, грязи и наледи. Выравнивание по высоте выполняется с помощью цементно-песчаного раствора или металлических прокладок.
• Швы между смежными плитами заполняются бетонной смесью или раствором для обеспечения совместной работы элементов перекрытия и предотвращения взаимных смещений.
• Транспортировка и хранение осуществляются в положении, соответствующем проектному, — горизонтально с опиранием ребрами на прокладки из дерева или других податливых материалов. Прокладки устанавливаются строго по вертикали в местах опирания ребер.

Указанные меры обеспечивают проектную работу плиты в составе перекрытия и исключают дефекты, связанные с нарушением технологии монтажа.

Правила хранения и транспортировки изделия

Хранение плит производится в горизонтальном положении на ровной площадке с несущей способностью, исключающей просадку основания. Изделия укладываются штабелями, прокладки из дерева располагаются строго по вертикали в местах опирания ребер. Прокладки должны иметь достаточную ширину, чтобы не допускать смятия бетона кромок и повреждения монтажных петель.

Транспортировка плит осуществляется в горизонтальном положении с размещением на ложементах транспортного средства и фиксацией от продольных и поперечных смещений. Запрещается перевозка плит навалом или с опиранием на слабые элементы. Погрузка и разгрузка производятся с применением траверс и строп, исключающих перекос и ударные нагрузки.
