Плита ребристая П 9-9 (АIIIв, АIV, АV, АтV), серия 1.440-2, выпуск 2

Плита ребристая П 9-9 (АIIIв, АIV, АV, АтV) — это железобетонный элемент горизонтальной несущей системы здания, предназначенный для формирования межэтажных и чердачных перекрытий в зданиях промышленного и гражданского назначения. Изделие воспринимает постоянные и временные нагрузки от пола, оборудования и людей, передавая их на несущие стены, балки или ригели. Конструкция с продольными и поперечными ребрами обеспечивает жесткость и устойчивость к изгибным деформациям. Армирование выполнено с применением стальной арматуры классов АIIIв, АIV, АV, АтV, что повышает несущую способность плиты.

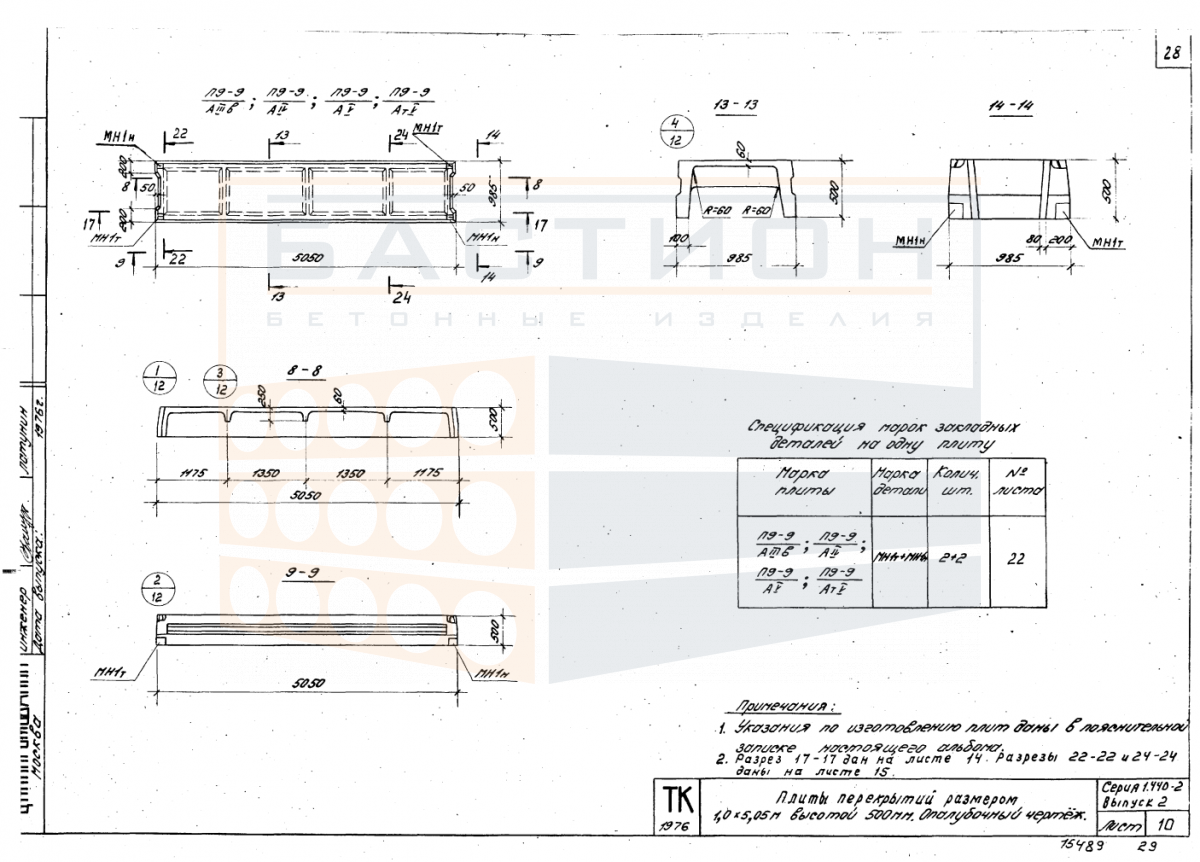

Типоразмер П 9-9 относится к серии 1.440-2, выпуск 2, разработанной для сборных железобетонных перекрытий с шагом колонн 6 м. Длина плиты составляет 5050 мм, ширина 985 мм, высота 500 мм, масса 2220 кг. При монтаже необходимо обеспечить проектную глубину опирания на ригели или стены, а также правильную ориентацию ребер в направлении несущих конструкций. Недостаточная глубина опирания или перекос при установке могут привести к неравномерному распределению нагрузки и снижению эксплуатационной надежности перекрытия. Сопряжение с соседними элементами выполняется с замоноличиванием швов по проектному решению.

Область применения и технические особенности

Плиты ребристые серии 1.440-2 применяются в перекрытиях с балочной или ригельной схемой при шаге несущих элементов 6 м. Опирание осуществляется на стальные или железобетонные ригели по торцам плиты. Продольные ребра работают как главные балки, распределяя нагрузку на опоры. Поперечные ребра обеспечивают пространственную жесткость. Монтаж выполняется с использованием монтажных петель, расположенных в верхней зоне плиты. При установке необходимо контролировать совпадение осей и отметок опорных поверхностей.

• Плита устанавливается в проектное положение на опорные зоны ригелей или стен с глубиной опирания, заданной рабочей документацией серии 1.440-2.
• Продольные ребра плиты являются основными несущими элементами, воспринимающими изгибающий момент от нагрузки перекрытия и передающими усилия на опоры.
• При монтаже не допускается опирание плиты на поперечные ребра или на нерасчетные участки, так как это может вызвать трещинообразование и потерю несущей способности.
• Швы между смежными плитами замоноличиваются бетоном класса по прочности не ниже проектного; армирование швов выполняется согласно серии 1.440-2.
• Монтажные петли должны использоваться только для строповки; после установки петли обрезаются или загибаются, если это предусмотрено проектом.
• Не допускается сверление отверстий, пробивка борозд или иные воздействия, нарушающие целостность ребер и рабочую арматуру, без проектного обоснования.
• Перед укладкой плиты необходимо проверить ровность опорной поверхности и отсутствие перекосов, так как отклонения вызывают дополнительные напряжения в конструкции.

При соблюдении требований к монтажу и эксплуатации плита ребристая П 9-9 обеспечивает расчетную несущую способность перекрытия в течение нормативного срока службы. Нарушение технологии установки или несанкционированное изменение конструкции снижает надежность узла и требует дополнительных обследований.

Правила хранения и транспортировки изделия

Складирование плит ребристых П 9-9 выполняется в горизонтальном положении на ровном основании, исключающем неравномерную осадку. Под нижний ряд устанавливаются прокладки в местах, соответствующих опорным зонам плиты; вышележащие ряды отделяются прокладками, расположенными строго по вертикали. Высота штабеля не должна создавать нагрузку, превышающую несущую способность нижнего изделия. Прокладки должны быть из пиломатериала или иного эластичного материала, предотвращающего повреждение бетонных граней.

При транспортировке плита фиксируется в кузове транспортного средства для исключения продольных и поперечных смещений. Строповка производится за монтажные петли с использованием траверс, обеспечивающих равномерное распределение усилий. Не допускается перевозка плит навалом, а также с опиранием на ребра или кромки, не предназначенные для восприятия усилий при перевозке. Погрузка и разгрузка должны выполняться плавно, без ударов и резких рывков. При необходимости защиты торцов и ребер от повреждений используются инвентарные прокладки или обертка.
