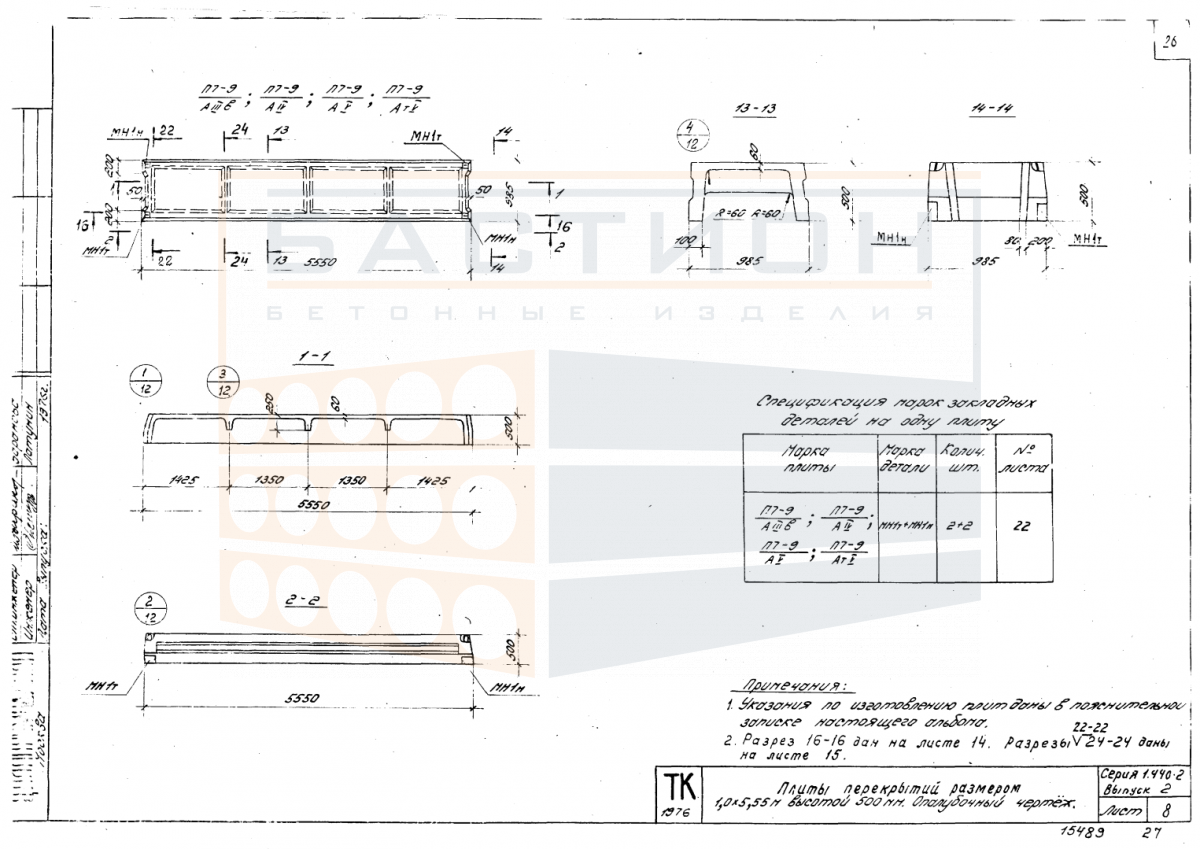

Плита ребристая П 7-9 (АIIIв, АIV, АV, АтV), серия 1.440-2, выпуск 2

Плита ребристая П 7-9 по серии 1.440-2 выпуск 2 — это сборный железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажного перекрытия в каркасных и бескаркасных строениях. В составе перекрытия плита воспринимает нагрузки от пола, перегородок, оборудования и передает их на несущие опоры — балки, ригели или стены.

Изделие относится к типовым решениям серии 1.440-2, предназначенным для перекрытий с пролетами до 6 метров. Конструкция включает продольные ребра жесткости, обеспечивающие восприятие изгибающих моментов и равномерное распределение нагрузки по опорным зонам. Правильная ориентация ребер (вниз) и соблюдение проектной глубины опирания являются обязательными условиями эксплуатации.

Область применения и технические особенности

Монтаж плиты выполняется на подготовленные опорные поверхности с выверкой по осям и отметкам. Опирание осуществляется по коротким сторонам на несущие элементы (балки, ригели или стены) с глубиной, заданной рабочей документацией. После установки швы между плитами заполняются бетоном с омоноличиванием для обеспечения диска перекрытия.

• Работает в пролете между опорами, передавая нагрузку через продольные ребра жесткости; пустоты между ребрами снижают собственный вес конструкции.
• Опирание выполняется по коротким сторонам; несущая способность плиты реализуется только при соблюдении проектной схемы опирания и анкеровки.
• Монтажное положение фиксируется по проектным отметкам; отклонение от горизонтали более допустимых значений не допускается.
• Швы между смежными плитами заполняются бетоном с последующим омоноличиванием для восприятия горизонтальных усилий и равномерного распределения нагрузки.
• Торцевые участки плиты (зоны опирания) не должны повреждаться при строповке, разгрузке и установке; монтажные петли используются только для подъема за четыре точки.
• Ребра плиты при эксплуатации находятся в растянутой зоне; при повреждении бетона или арматуры в ребрах требуется усиление по проекту.

Выбор схемы опирания, анкеровки и омоноличивания выполняется по рабочей документации серии 1.440-2 выпуск 2. При монтаже запрещается опирание плиты на слабые или нерасчетные участки, а также использование изделия при наличии сколов бетона в опорных зонах, превышающих допустимые по ГОСТ 13015-2012.

Правила хранения и транспортировки изделия

Плиты складируются в горизонтальном положении на ровном твердом основании с установкой деревянных прокладок в местах расположения ребер (опорные зоны). Прокладки располагаются строго одна над другой по вертикали; высота штабеля ограничивается прочностью нижнего изделия и должна исключать деформации. Запрещается складирование плит с опиранием на слабые кромки, а также складирование в наклонном положении.

При транспортировке плиты укладываются в один или несколько рядов с обязательной фиксацией от продольного и поперечного смещения. Между рядами устанавливаются прокладки, совпадающие по вертикали. Погрузка и разгрузка производятся с использованием монтажных петель; запрещается сбрасывание или перемещение волоком. Торцы и ребра плиты должны быть защищены от ударов во время погрузочно-разгрузочных операций.
