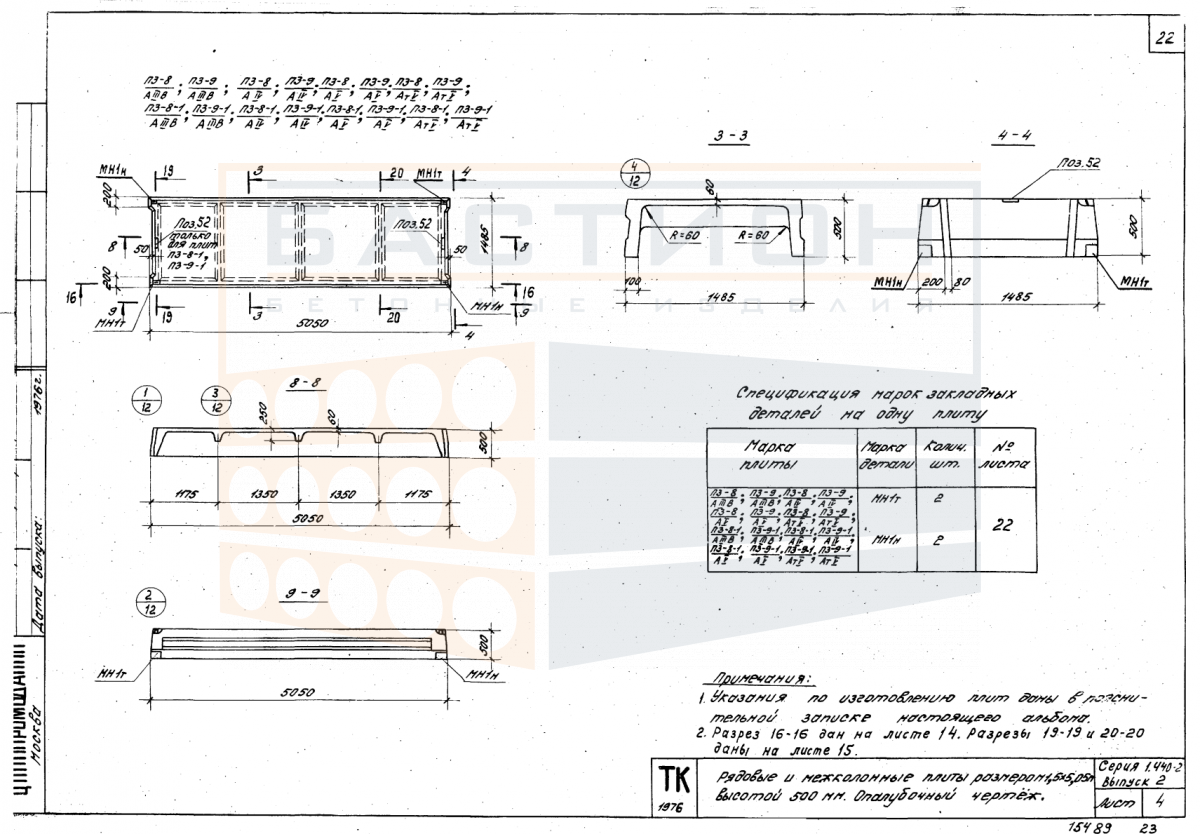

Плита ребристая П 3-9-1 (АIIIв, АIV, АV, АтV), серия 1.440-2, выпуск 2

Плита ребристая П 3-9-1 серии 1.440-2 выпуск 2 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажных, чердачных или технических перекрытий. В составе каркаса здания плита работает в пролете между опорами, обеспечивая жесткость горизонтального диска перекрытия. Материал — тяжелый железобетон с внутренним стальным армированием, что позволяет изделию выдерживать эксплуатационные нагрузки без потери несущей способности. Типоразмер относится к решениям серии 1.440-2, выпуск 2, разработанной для сборных железобетонных перекрытий промышленных и гражданских зданий.

Конструкция плиты включает продольные ребра, которые воспринимают изгибающие моменты и передают нагрузку на опоры. Высота ребер обеспечивает жесткость изделия при пролетах, характерных для типовых проектных решений. Ширина плиты позволяет формировать перекрытие с минимальным количеством швов, сокращая трудоемкость монтажа. Опирание плиты осуществляется на несущие элементы по проектным отметкам; глубина опирания задается рабочей документацией. Несоблюдение требований к опорным зонам может привести к перераспределению усилий и снижению несущей способности конструкции.

Область применения и технические особенности

Плиты ребристые П 3-9-1 применяются в перекрытиях с шагом колонн или несущих стен, соответствующим проектному пролету. Монтаж ведется с использованием кранового оборудования; строповка производится за монтажные петли или предусмотренные захватные устройства. При укладке плиты опираются на несущие конструкции через выравнивающий слой цементно-песчаного раствора. Швы между плитами заполняются бетоном по проекту для обеспечения совместной работы элементов перекрытия. Важно выдерживать проектное положение плиты относительно осей здания, избегая смещений и перекосов.

• Назначение: плита воспринимает нагрузки от пола, перегородок, оборудования и передает их на несущие опоры через ребра жесткости.
• Опирание: глубина опирания плиты на стены или ригели задается проектом; отклонение от проектного значения приводит к изменению расчетной схемы.
• Монтаж: подъем и укладка выполняются с применением траверс для равномерного распределения усилий; запрещается строповка за ребра.
• Сопряжение: швы между плитами омоноличиваются бетоном класса не ниже проектного; при необходимости выполняется анкеровка арматуры.
• Работа в пролете: ребра работают на изгиб, бетон сжатой зоны воспринимает сжимающие усилия, арматура — растягивающие.
• Типичные ошибки: повреждение торцевых зон при разгрузке, укладка на неподготовленное основание, нарушение проектной ориентации ребер.
• Хранение: плиты складируются в горизонтальном положении на ровной площадке с прокладками в опорных зонах; высота штабеля ограничивается устойчивостью и условиями отгрузки.

Соблюдение указанных требований при монтаже и эксплуатации обеспечивает проектную работу плиты в составе перекрытия на весь срок службы здания.

Правила хранения и транспортировки изделия

Плиты ребристые складируются на ровном твердом основании в горизонтальном положении. Прокладки из пиломатериала или других эластичных материалов укладываются в местах опирания ребер, строго по одной вертикали в каждом ряду. Высота штабеля определяется по условиям устойчивости и безопасности, а также по требованиям к сохранности изделий. Не допускается складирование плит с выступающими монтажными петлями без защиты от деформации.

Транспортировка осуществляется в горизонтальном положении с фиксацией плит от продольного и поперечного смещения. Перевозка навалом запрещена. Строповка при погрузке и разгрузке выполняется за монтажные петли; использование захватов, повреждающих бетон, не допускается. При перевозке плиты опираются на деревянные прокладки, расположенные в опорных зонах. Во избежание ударных нагрузок при выгрузке применяются амортизирующие устройства.
