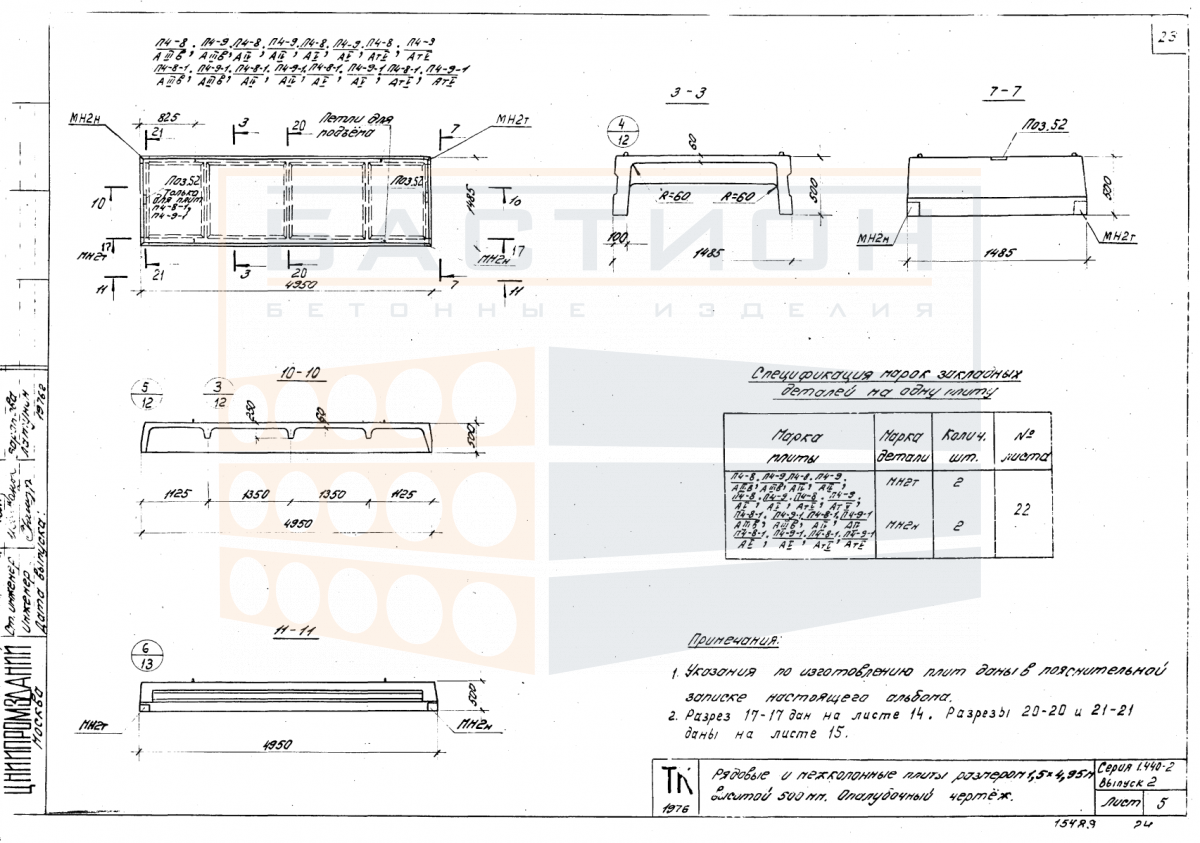

Плита ребристая П 4-9 (АIIIв, АIV, АV, АтV), серия 1.440-2, выпуск 2

Плита ребристая П 4-9 (АIIIв, АIV, АV, АтV) серии 1.440-2, выпуск 2 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажных, чердачных или технических перекрытий. Ребристая конструкция с продольными и поперечными ребрами обеспечивает повышенную жесткость и способность воспринимать значительные изгибающие нагрузки в пролете между несущими опорами. Изделие относится к типовым решениям серии 1.440-2, выпуск 2, которая регламентирует параметры опирания, армирования и монтажных узлов для сборных железобетонных перекрытий производственных и общественных зданий.

Применение плиты в составе перекрытия требует точного соблюдения проектной схемы опирания на ригели, балки или стены. Недостаточная глубина опирания, перекос изделия или повреждение торцевых зон снижают несущую способность конструкции и могут привести к образованию трещин в ребрах и полке. Правильная ориентация ребер (вниз) и равномерное распределение нагрузки по всей площади обеспечивают расчетную работу элемента в пролете. Ошибки при монтаже, такие как установка на неподготовленное основание или смещение осей, требуют корректировки до замоноличивания швов.

Область применения и технические особенности

Плита ребристая П 4-9 монтируется в перекрытиях с шагом несущих конструкций, соответствующим длине изделия (4950 мм). Опирание осуществляется на полки ригелей или балки по двум коротким сторонам. Монтажные петли используются для строповки и подачи; после установки их обрезают или загибают. Швы между смежными плитами заполняются бетоном по проекту для обеспечения совместной работы. Торцевые участки не должны повреждаться при разгрузке и установке. При необходимости анкеровки плит к стенам или ригелям используются закладные детали, предусмотренные серией.

• Работает в пролете между опорными элементами (балками, ригелями или стенами), передавая нагрузку на вертикальные несущие конструкции.
• Требует проектной глубины опирания, указанной в рабочих чертежах серии; недостаточное опирание снижает несущую способность.
• Ребра жесткости воспринимают изгибающие моменты, поэтому не допускается их повреждение или изменение проектной ориентации.
• Монтажное положение выверяется по осям и отметкам; перекос плиты ведет к неравномерному распределению нагрузок.
• Стыки между плитами заполняются бетоном или цементным раствором для обеспечения монолитности перекрытия и передачи усилий между элементами.
• Анкеровка плит к стенам или ригелям выполняется по проекту; закладные детали обеспечивают фиксацию от смещения.
• Торцевые зоны плиты не должны повреждаться при строповке, разгрузке и монтаже; повреждения требуют оценки прочности.

Таким образом, монтаж ребристых плит серии 1.440-2 выполняется с контролем каждого этапа: от строповки до омоноличивания швов. Соблюдение проектных требований к опиранию и защита изделия от ударных нагрузок гарантируют расчетный срок службы перекрытия.

Правила хранения и транспортировки изделия

Хранение плит осуществляется на ровном твердом основании в горизонтальном положении. Прокладки укладываются в местах опорных зон (торцы по коротким сторонам) и располагаются строго одна над другой по вертикали. Штабелирование выполняется по схеме складирования с учетом массы изделия (2710 кг) и высоты штабеля, исключающей деформацию нижних рядов. Между плитами должны быть установлены деревянные или резиновые прокладки, защищающие кромки и ребра от повреждений.

Транспортировка плит производится в горизонтальном положении на транспортных средствах, оборудованных опорными устройствами. Изделия фиксируются от продольных и поперечных смещений с помощью деревянных упоров или стяжек. Перевозка навалом и сбрасывание при разгрузке запрещены. Строповка осуществляется за монтажные петли с использованием траверс, исключающих перекос и раскачивание груза. Плиты должны быть защищены от ударов о борта кузова и друг о друга.
