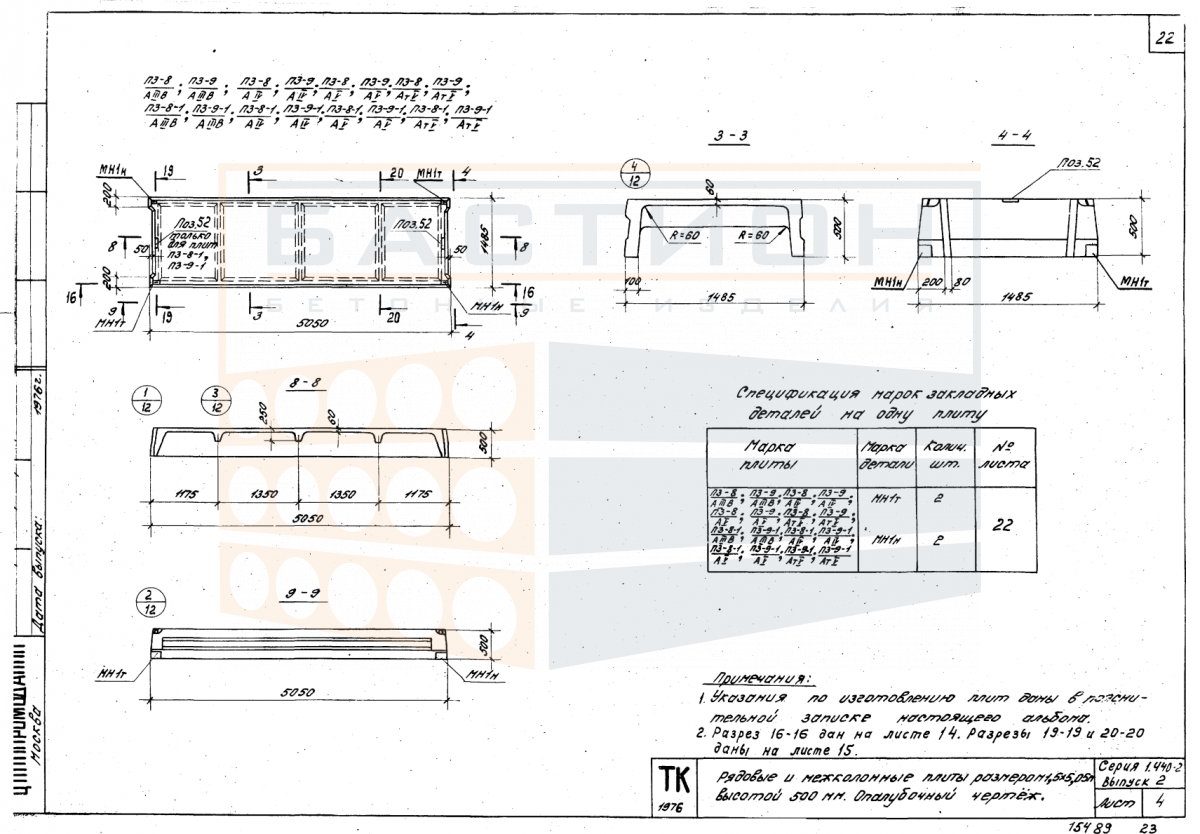

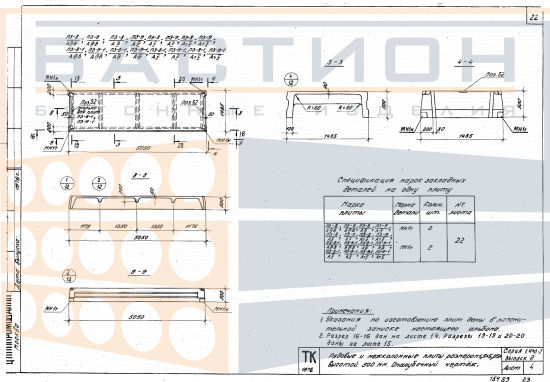

Плита ребристая П 3-9 (АIIIв, АIV, АV, АтV), серия 1.440-2, выпуск 2

Плита ребристая П 3-9 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажного, чердачного или подвального перекрытия. Изделие относится к серии 1.440-2, выпуск 2, и предназначено для восприятия нагрузок от пола, перегородок, оборудования и временных воздействий с последующей передачей усилий на несущие стены, балки или ригели. Конструкция плиты включает продольные и поперечные ребра, которые обеспечивают жесткость и распределение изгибающих моментов по пролету.

Применение ребристых плит данной серии позволяет перекрывать пролеты в зданиях каркасного типа с шагом колонн до 6 м. Опирание осуществляется на полки ригелей или консоли колонн с обязательным соблюдением проектной глубины опирания. Работа ребер направлена на восприятие изгибающих усилий, что требует правильной ориентации плиты при монтаже. Ошибки в установке, такие как перекос или недостаточное опирание, могут привести к концентрации напряжений в торцевых зонах и снижению несущей способности конструкции.

Область применения и технические особенности

Монтаж плиты выполняется в проектное положение по осям и отметкам, с контролем горизонтальности опорных площадок. Сопряжение с несущими элементами осуществляется через анкеровку и омоноличивание швов бетоном класса не ниже проектного. Типоразмер П 3-9 с высотой ребра 500 мм обеспечивает жесткость перекрытия при пролетах, характерных для решений серии 1.440-2. Рабочая арматура из стали классов АIIIв, АIV, АV, АтV размещается в ребрах и воспринимает растягивающие усилия в нижней зоне.

• Опирание плиты выполняется на ригели или стены по схеме, определённой рабочими чертежами серии 1.440-2; глубина опирания задаётся проектом и должна быть не менее установленной величины для обеспечения равномерной передачи нагрузки.
• Пустоты между смежными плитами заполняются бетоном после установки, что объединяет их в единую горизонтальную диафрагму жёсткости и предотвращает взаимное смещение под нагрузкой.
• Монтажные петли расположены в четырёх точках по контуру; строповка производится равномерно без перекоса, с использованием траверс, исключающих повреждение ребер и торцевых зон.
• Продольные ребра плиты работают на изгиб; их целостность не должна нарушаться при транспортировке и складировании — сколы и трещины в ребрах снижают несущую способность элемента.
• Перед установкой необходимо проверить отметки опорных поверхностей и наличие закладных деталей для анкеровки; отклонения от проекта по высоте опор не должны превышать допустимых значений по СП 70.13330.
• Торцевые участки плиты содержат выпуски арматуры, предназначенные для связи с ригелями и стенами; при монтаже эти выпуски не должны быть деформированы или обрезаны без проектного обоснования.
• Запрещается опирание плиты на несущие конструкции с дефектами, а также установка в зонах, где не выполнено омоноличивание стыков предыдущего ряда — это нарушает проектную схему работы перекрытия.

Проектная документация серии 1.440-2 определяет схему раскладки плит и узлы сопряжения, обязательные для соблюдения при монтаже. Отклонения от этих решений требуют дополнительного расчёта и согласования.

Правила хранения и транспортировки изделия

Плиты складируются в штабеля на ровном твёрдом основании, исключающем просадку грунта. Между рядами укладываются прокладки из древесины или другого упругого материала, расположенные строго по вертикали в местах опирания — на расстоянии 250–300 мм от торцов. Контакт бетона с грунтом не допускается. Высота штабеля ограничивается несущей способностью нижних плит и стабильностью укладки. В процессе хранения необходимо защищать монтажные петли и выпуски арматуры от коррозии и механических повреждений.

Транспортировка производится в горизонтальном положении с опиранием на деревянные брусья, фиксированные от сдвига. Крепление на платформе должно исключать смещение плит при маневрах и торможении. Запрещается перевозка навалом, с опиранием на ребро или с ударными нагрузками. Разгрузка осуществляется за монтажные петли с применением траверс; сбрасывание или стаскивание с роспуска недопустимо. Плиты принимаются по количеству и внешнему виду с проверкой отсутствия трещин, обнажённой арматуры и повреждений торцов.
