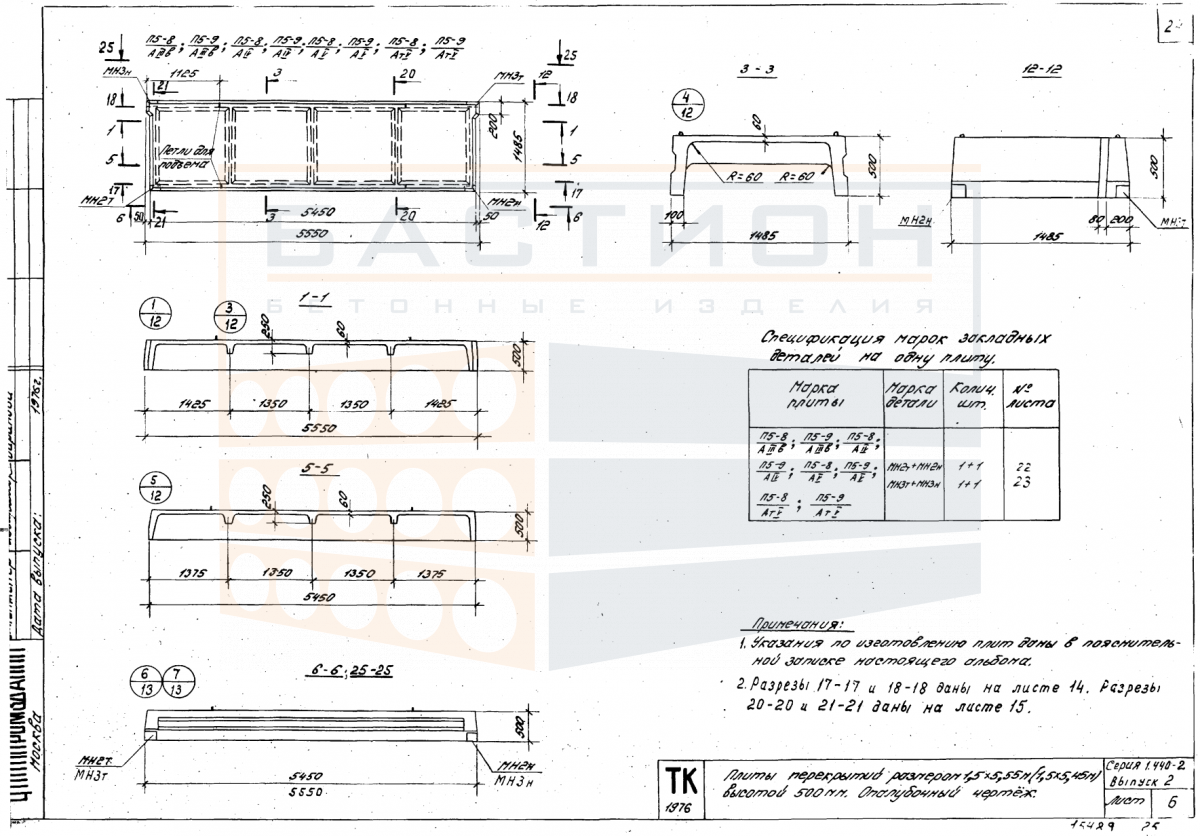

Плита ребристая П 5-8 (АIIIв, АIV, АV, АтV), серия 1.440-2, выпуск 2

Плита ребристая П 5-8 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажных, чердачных или подвальных перекрытий в промышленных и гражданских сооружениях. Изделие относится к серии 1.440-2 выпуск 2, предназначенной для сборных железобетонных конструкций с ребристым профилем, обеспечивающим повышенную жесткость при восприятии изгибающих нагрузок.

Элемент работает в пролете между несущими стенами, балками или ригелями, передавая вертикальные нагрузки от пола, перегородок, оборудования и временных воздействий на опорные конструкции. Ошибки при выборе типоразмера или монтаже, такие как недостаточная глубина опирания или неправильная ориентация ребер, могут привести к нарушению распределения усилий и снижению эксплуатационной надежности перекрытия.

Область применения и технические особенности

Монтаж плиты выполняется на подготовленные опорные поверхности с выверкой по проектным отметкам. Опирание производится на стены, балки или ригели, при этом ребра располагаются в направлении пролета. Сопряжение с соседними плитами осуществляется через продольные швы, заполняемые бетоном по проекту. Анкерные выпуски арматуры или закладные детали связывают плиту с несущими элементами. Торцевые зоны не должны подвергаться повреждениям при строповке и установке. Контроль положения плиты, глубины опирания и толщины выравнивающего слоя раствора выполняется по проектной документации.

• Плита воспринимает равномерно распределенные нагрузки от пола, оборудования, перегородок и людей, передавая их на опорные конструкции через ребра, работающие как балки.
• Ребра плиты формируют пространственную жесткость элемента, обеспечивая устойчивость к изгибу и прогибу при проектном опирании.
• Продольные стыки между смежными плитами после омоноличивания обеспечивают совместную работу перекрытия и равномерное распределение усилий.
• Монтажное положение плиты фиксируется с помощью стапельных или строповочных устройств за монтажные петли, расположенные в теле изделия.
• Проектная глубина опирания плиты на несущие стены или балки задается рабочей документацией серии и должна соблюдаться с допусками по горизонтали и вертикали.
• Перед установкой опорные поверхности очищаются от мусора, выравниваются цементным раствором и выверяются по нивелиру, чтобы исключить перекос.
• Анкеровка плиты с несущими элементами выполняется сваркой закладных деталей или выпусков арматуры по проектному решению, после чего стыки бетонируются.

Применение плиты П 5-8 в составе перекрытий требует строгого выполнения проектных указаний по опиранию, анкеровке и омоноличиванию швов, что обеспечивает пространственную жесткость и долговечность сборной конструкции.

Правила хранения и транспортировки изделия

Плита складируется в горизонтальном положении на ровном твердом основании, исключающем просадку. Под опорные зоны подкладываются деревянные прокладки из древесины хвойных пород толщиной не менее 50 мм, расположенные строго одна над другой в вертикальных рядах. Рабочие поверхности, ребра и торцы защищаются от ударов и местных повреждений. Высота штабеля устанавливается по схеме складирования с учетом массы и геометрии плиты, обычно не более 2-3 рядов.

Транспортировка осуществляется в кузове автомобиля или на железнодорожной платформе с надежной фиксацией от горизонтальных и вертикальных смещений. Плита укладывается на деревянные прокладки, расположенные в опорных зонах, и закрепляется с помощью ремней или растяжек. Перевозка навалом и сбрасывание при разгрузке запрещены. Строповка выполняется за монтажные петли с использованием траверс, исключающих перекос и раскачивание. Погрузочно-разгрузочные работы проводятся с применением грузоподъемных механизмов, соответствующих массе изделия.
