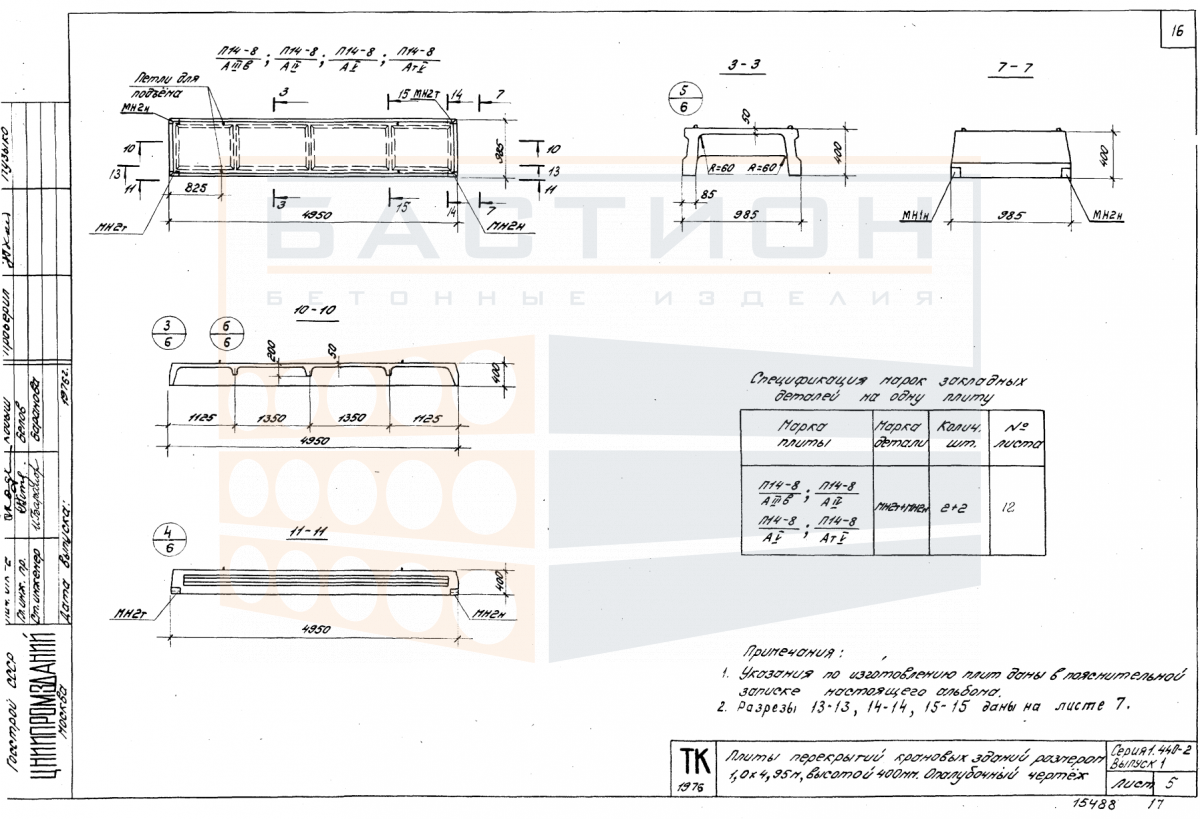

Плита ребристая П 14-8 (АIIIв, АIV, АV, АтV), серия 1.440-2, выпуск 1

Плита ребристая П 14-8 (серия 1.440-2, выпуск 1) является железобетонным элементом горизонтальной несущей системы здания, применяемым для формирования перекрытий в промышленных и гражданских сооружениях. Продольные ребра конструкции воспринимают изгибающие моменты от внешних нагрузок и передают усилия на опорные ригели, балки или стены каркаса. Такая конфигурация обеспечивает снижение собственной массы по сравнению со сплошными плитами при сохранении требуемой жесткости и несущей способности. Наличие ребер позволяет перекрывать пролеты до 6–12 метров в зависимости от типоразмера.

Плита рассчитана на работу в составе сборного или сборно-монолитного перекрытия с опиранием по двум коротким сторонам. Распределение нагрузки в пролете происходит через полку и продольные ребра, которые работают как тавровые балки. Несоблюдение проектной глубины опирания, опирание только на одно ребро или смещение плиты относительно опор ведет к нерасчетному перераспределению усилий, появлению трещин и потере несущей способности. Поэтому при монтаже необходимо строго выдерживать положение плиты по осям и отметкам.

Область применения и технические особенности

Монтаж плиты П 14-8 выполняется в проектное горизонтальное положение с опиранием на несущие конструкции по торцевым участкам, где расположены закладные детали для анкеровки. Опирание производится на монолитные ригели, стальные балки или железобетонные балки серии 1.440-2. Глубина опирания и способ фиксации задаются рабочей документацией; в типовых решениях она составляет не менее 100 мм. После установки стыки между плитами и опорными элементами омоноличиваются бетоном класса по проекту для обеспечения совместной работы.

• Плита воспринимает равномерно распределенные нагрузки от пола, перегородок и оборудования, а также сосредоточенные нагрузки, заданные проектом.
• Продольные ребра обеспечивают жесткость при изгибе; опирание вне опорных зон не допускается, так как вызывает концентрацию напряжений и разрушение полки.
• Сопряжение с ригелями выполняется сваркой закладных деталей или анкеровкой выпусков арматуры по проекту; омоноличивание швов защищает арматуру от коррозии.
• Торцевые участки усилены дополнительной арматурой для восприятия опорных реакций; повреждение этих зон при строповке и разгрузке недопустимо.
• Швы между смежными плитами заполняются бетоном на мелком заполнителе для передачи усилий и обеспечения общей жесткости диска перекрытия.
• Монтаж на неподготовленное или неровное основание приводит к перекосам и ухудшению работы плиты; допуски по горизонтали и отметкам уточняются по проекту.

Соблюдение указанных требований обеспечивает расчетную работу перекрытия и предотвращает аварийные ситуации. Контроль положения, глубины опирания и качества сварных швов обязателен.

Правила хранения и транспортировки изделия

Хранение плит П 14-8 осуществляется в горизонтальном положении на спланированной площадке с твердым покрытием. Опорные прокладки из дерева или другого упругого материала устанавливаются строго под опорными зонами (в местах расположения ребер) и совмещаются по одной вертикали по всей высоте штабеля. Торцы, ребра и монтажные петли должны быть защищены от соприкосновения с грунтом и случайных ударов.

Транспортировка производится в горизонтальном положении с надежной фиксацией от продольного и поперечного смещения. Перевозка навалом или в наклонном положении запрещена. Строповка выполняется за монтажные петли с использованием траверс, исключающих перекос и ударные нагрузки. При разгрузке не допускается сбрасывание плит и опирание на слабые кромки.
