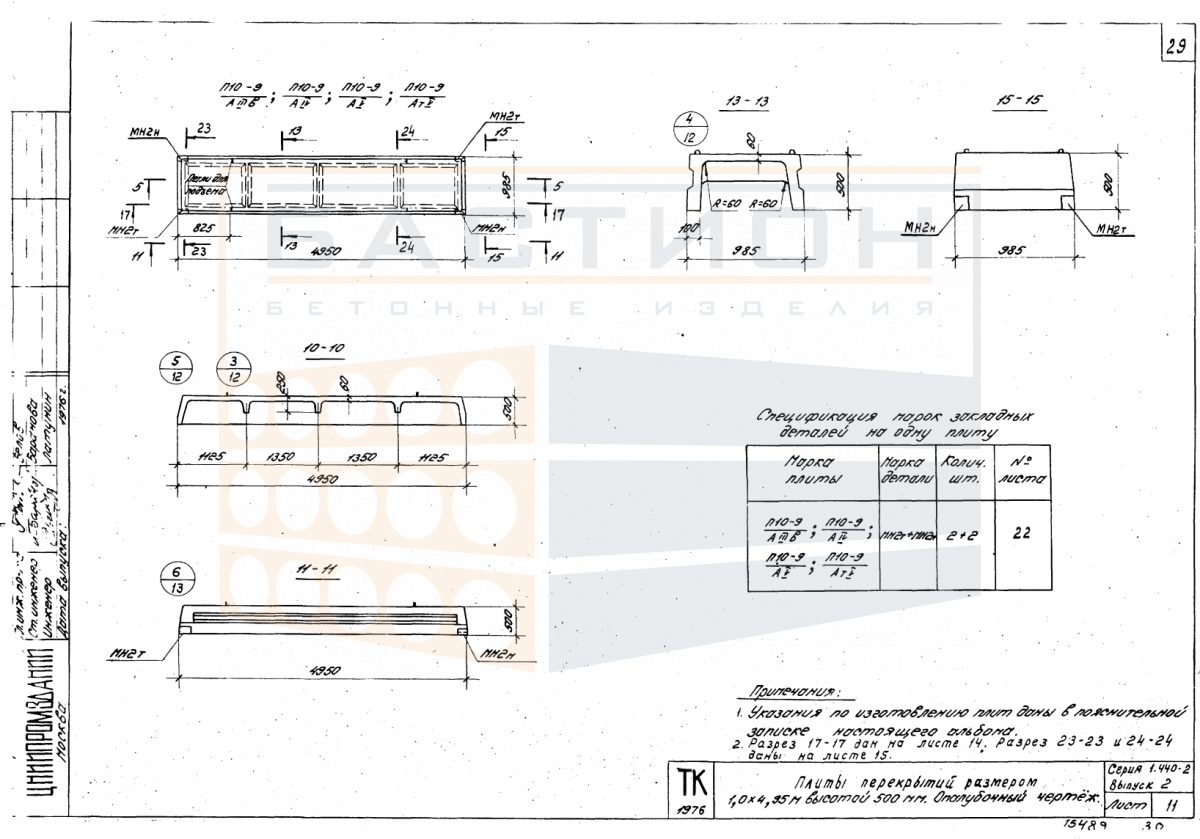

Плита ребристая П 10-9 (АIIIв, АIV, АV, АтV), серия 1.440-2, выпуск 2

Плита ребристая П 10-9 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажного, чердачного, подвального или технического перекрытия. Изделие относится к конструкциям серии 1.440-2 выпуск 2, предназначенным для сборных железобетонных перекрытий промышленных и гражданских зданий.

Ребристая плита воспринимает нагрузки от пола, перегородок, оборудования, людей и временных воздействий, передавая усилия на стены, балки, ригели или другие опорные элементы. Наличие продольных ребер обеспечивает повышенную жесткость и несущую способность при относительно небольшой собственной массе. Ошибки при выборе типоразмера или монтаже (недостаточное опирание, перекос ребер) могут привести к перераспределению усилий и снижению эксплуатационной надежности перекрытия.

Область применения и технические особенности

Плиты монтируются в проектное положение с опиранием на несущие конструкции по схеме, заданной рабочими чертежами серии. Ориентация ребер должна совпадать с направлением пролета. Торцевые участки плиты не допускают повреждений при строповке и разгрузке. Сопряжение с опорами выполняется по проектным отметкам с обеспечением проектной глубины опирания. Швы между смежными плитами омоноличиваются для совместной работы сборного перекрытия. Анкеровка плит в узлах сопряжения со стенами или ригелями выполняется по проекту.

• Плита работает в пролете между опорами, воспринимая изгибающие нагрузки и передавая их на несущие элементы здания.
• Продольные ребра выполняют функцию балок, обеспечивая пространственную жесткость и равномерное распределение нагрузки по ширине плиты.
• Монтаж ведется с использованием грузозахватных приспособлений за монтажные петли, подъем и установка без рывков и ударов.
• Глубина опирания на стены или ригели устанавливается проектом; уменьшение опорной зоны не допускается.
• Пустоты между ребрами при необходимости используются для прокладки коммуникаций только по проекту, без нарушения целостности бетона.

После монтажа и омоноличивания стыков плита становится частью жесткого диска перекрытия, обеспечивая совместную работу с опорными конструкциями и перераспределение нагрузок.

Правила хранения и транспортировки изделия

Плиты складируются в горизонтальном положении на ровном твердом основании. Под опорные зоны (в местах расположения ребер) укладываются деревянные или бетонные прокладки одинаковой толщины, расположенные строго по вертикали в штабеле. Высота штабеля ограничивается несущей способностью нижних изделий и условиями безопасности, но не более указанной в проектной документации на конкретный объект.

Транспортировка производится в горизонтальном положении с фиксацией плит от продольного и поперечного смещения. Прокладки располагаются в местах опирания ребер, исключая контакт бетона с металлическими элементами кузова. Запрещается перевозка навалом, сбрасывание при разгрузке и кантование без применения специальных траверс. Монтажные петли не используются для крепления при перевозке — только для строповки.
