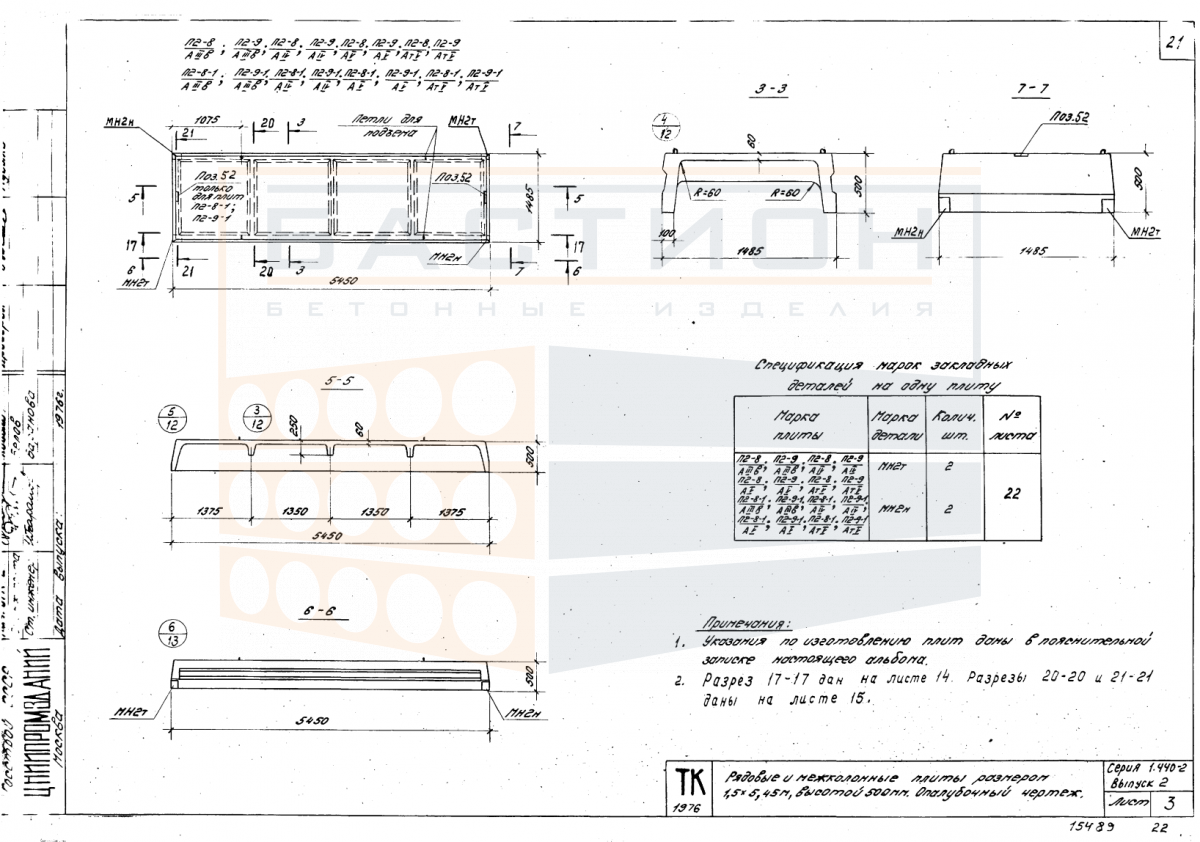

Плита ребристая П 2-8-1 (АIIIв, АIV, АV, АтV), серия 1.440-2, выпуск 2

Плита ребристая П 2-8-1 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования перекрытий в промышленных и гражданских сооружениях. Ребристая конструкция с продольными и поперечными ребрами обеспечивает повышенную жесткость и способность воспринимать значительные изгибающие нагрузки при относительно небольшой собственной массе. Изделие относится к серии 1.440-2, выпуск 2, и предназначено для работы в составе сборного железобетонного каркаса.

Применение плит данного типоразмера целесообразно в зданиях с шагом колонн до 6 м, где требуется высокая несущая способность перекрытия при ограниченной высоте сечения. Опирание осуществляется на ригели, балки или непосредственно на стены по проектным отметкам. Неправильный монтаж, недостаточная глубина опирания или повреждение торцевых зон могут привести к снижению эксплуатационных характеристик и необходимости усиления конструкции.

Область применения и технические особенности

Плита монтируется в проектное положение с использованием монтажных петель, расположенных в ребрах. Перед установкой проверяется отметка опорных поверхностей и их горизонтальность. Смежные плиты соединяются замоноличиванием швов, что обеспечивает совместную работу настила. В местах пропуска инженерных коммуникаций допускается устройство отверстий только по проекту, так как нарушение арматуры в ребрах недопустимо.

• Плита рассчитана на восприятие равномерно распределенной полезной нагрузки, а также нагрузки от перегородок и оборудования.
• Продольные ребра работают как главные балки, обеспечивая передачу усилий на опоры.
• Поперечные ребра распределяют нагрузку между продольными и повышают общую жесткость.
• Монтаж выполняется с опиранием на две стороны; опирание по контуру допускается только по проекту.
• При установке необходимо обеспечить проектный зазор для замоноличивания, как правило, 10–20 мм.
• Торцевые участки ребер не должны иметь сколов и трещин, так как это влияет на опорную зону.
• Для обеспечения коррозионной стойкости арматуры все монтажные петли после подъема обрезаются, а места срезов защищаются.

Соблюдение требований проектной документации и последовательности монтажа гарантирует долговременную совместную работу плиты с элементами каркаса. Приемка работ включает проверку положения плит в плане, отметок опорных частей и качества замоноличивания швов.

Правила хранения и транспортировки изделия

Плиты складируются в горизонтальном положении на ровном основании с установкой прокладок по линиям опирания – в местах расположения ребер. Прокладки в штабеле располагаются строго одна над другой, чтобы избежать изгибающих напряжений в изделиях. Высота штабеля не должна превышать допустимую по схеме складирования, обычно не более 2–3 рядов.

Транспортировка выполняется в положении, аналогичном рабочему, с надежным креплением от продольных и поперечных смещений. Между соседними изделиями и бортами кузова укладываются деревянные прокладки. Запрещается перевозка навалом, а также сбрасывание при разгрузке. Строповка производится в местах, указанных в маркировке или за монтажные петли. При погрузке и разгрузке исключаются ударные воздействия на ребра и торцы.
