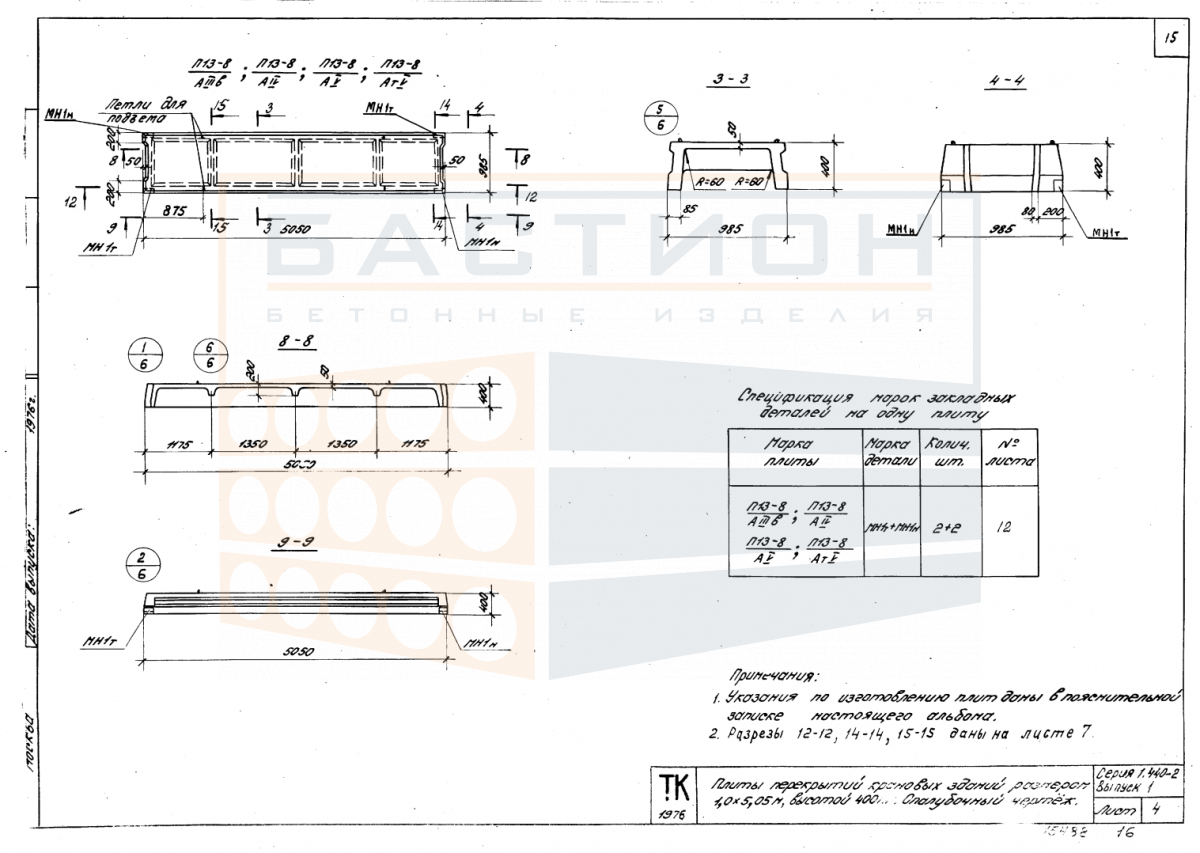

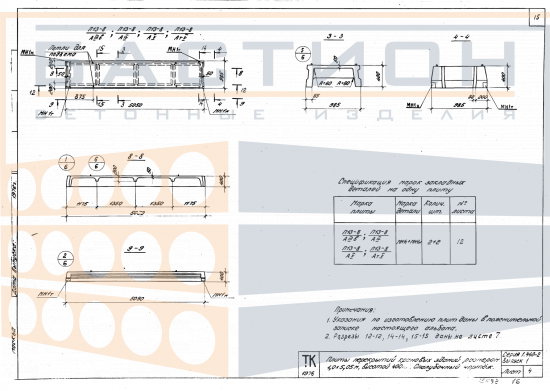

Плита ребристая П 13-8 (АIIIв, АIV, АV, АтV), серия 1.440-2, выпуск 1

Плита ребристая П 13-8 (АIIIв, АIV, АV, АтV) серии 1.440-2 выпуска 1 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования перекрытий и покрытий. Изделие предназначено для восприятия эксплуатационных нагрузок от пола, перегородок, оборудования и людей с последующей передачей усилий на несущие стены, балки или ригели. Ребристая конструкция обеспечивает повышенную жесткость при относительно меньшей массе по сравнению со сплошными плитами, что позволяет перекрывать пролеты до 6 м.

Условия применения плиты определяются проектом перекрытия в соответствии с типовыми решениями серии 1.440-2. Опирание плиты осуществляется на несущие элементы по проектным отметкам с соблюдением расчетной глубины опирания. Нарушение глубины опирания или неправильная ориентация ребер приводит к перераспределению усилий и снижению несущей способности перекрытия. Монтаж плиты должен выполняться с выверкой по осям и отметкам во избежание перекосов.

Область применения и технические особенности

Монтаж плиты выполняется на подготовленное основание. Плита опирается на стены, ригели или балки в соответствии с проектным положением. Для фиксации используются монтажные петли, расположенные в верхней части изделия. Стыки между плитами заполняются бетоном по проектному решению. Не допускается опирание плиты на неровное основание или с перекосом.

• Ребра плиты ориентируются вдоль пролета между опорами; отклонение от проектного расположения снижает жесткость перекрытия.
• Глубина опирания плиты на несущие элементы определяется серией 1.440-2 и уточняется по рабочим чертежам проекта.
• Монтажные петли используются для строповки; повреждение петель или заливка их бетоном не допускаются.
• Зазоры между плитами заполняются мелкозернистым бетоном или цементным раствором после установки и выверки положения.
• При монтаже не допускается ударное воздействие на ребра и торцевые зоны; возможны сколы и трещины при неправильной строповке.
• Плиты не предназначены для прокладки коммуникаций через ребра без согласования с проектом; отверстия выполняются по заданию.

Соблюдение указанных требований обеспечивает проектную работу плиты в составе перекрытия. Контроль положения и качества заделки стыков выполняется до нагружения конструкции.

Правила хранения и транспортировки изделия

Складирование плит производится на ровной горизонтальной площадке с твердым покрытием. Плиты укладываются в штабели в горизонтальном положении. Между рядами устанавливаются прокладки из дерева или другого упругого материала в местах расположения опорных зон. Прокладки располагаются строго по одной вертикали. Высота штабеля не должна превышать допустимую по схеме складирования.

Транспортировка осуществляется в горизонтальном положении на транспортных средствах с равномерным распределением нагрузки. Плиты закрепляются от продольного и поперечного смещения с применением инвентарных стяжек. Погрузка и разгрузка производятся с использованием траверс или стропов за монтажные петли. Не допускается сбрасывание плит и перевозка навалом.
