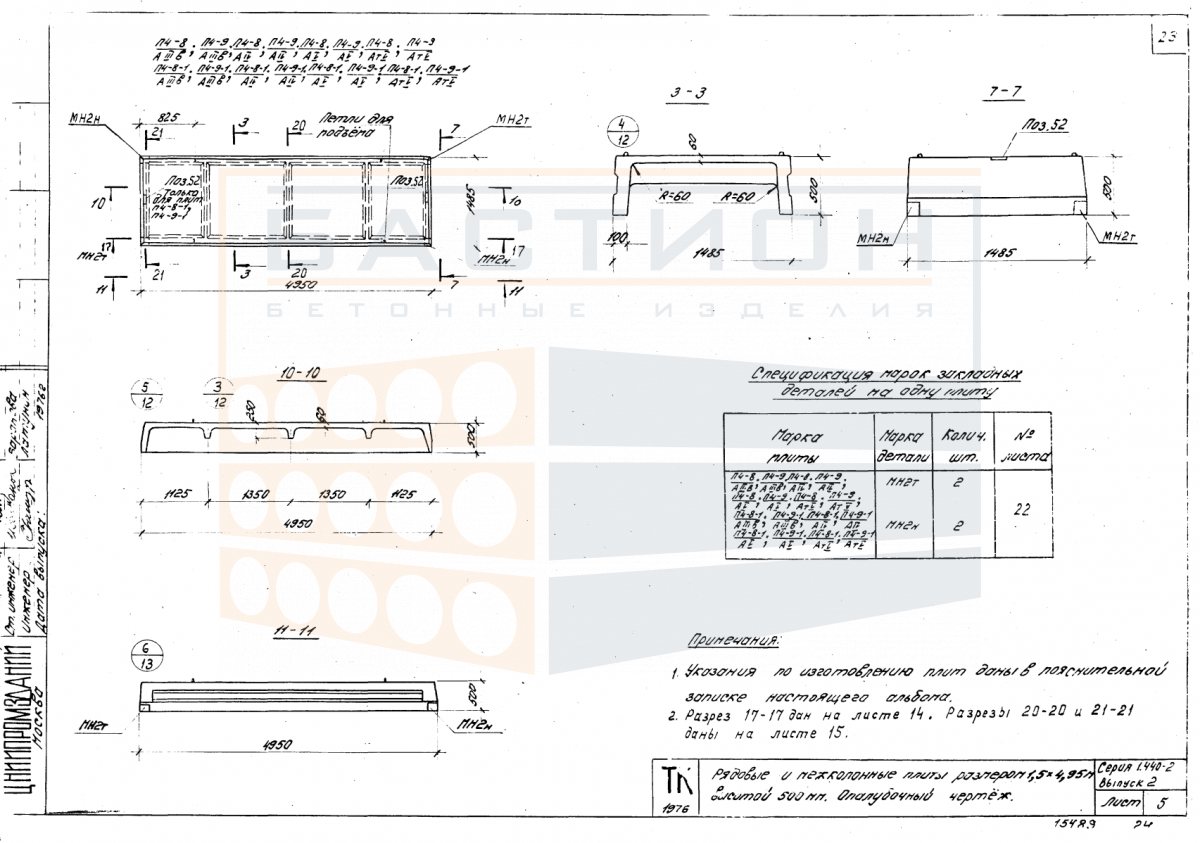

Плита ребристая П 4-8-1 (АIIIв, АIV, АV, АтV), серия 1.440-2, выпуск 2

Плита ребристая П 4-8-1 серии 1.440-2 выпуска 2 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажного, чердачного, подвального или технического перекрытия. Изделие выполнено из тяжелого бетона с внутренним стальным армированием, ребристая конструкция обеспечивает повышенную жесткость при снижении собственного веса по сравнению со сплошными плитами.

Опирание плиты выполняется на стены, балки или ригели в соответствии с проектными решениями серии 1.440-2. Типоразмер П 4-8-1 ориентирован на пролеты, заданные рабочей документацией объекта. Монтаж производится с выверкой отметок и осей, швы между смежными плитами заполняются бетоном по проекту для обеспечения совместной работы перекрытия.

Область применения и технические особенности

Монтаж плиты П 4-8-1 осуществляется на подготовленную опорную поверхность с соблюдением проектной глубины опирания. Ребра плиты ориентируются в продольном направлении пролета и воспринимают изгибающие нагрузки от собственного веса, пола, оборудования и временных воздействий. Для корректной работы элемента необходимо обеспечить равномерную передачу усилий на несущие конструкции.

• Плита работает в пролете между несущими опорами, передавая нагрузку на стены, балки или ригели; правильное опирание исключает перераспределение усилий и снижение несущей способности.
• Торцевые зоны плиты не должны повреждаться при строповке и разгрузке, так как участвуют в передаче опорных реакций; повреждения могут привести к образованию трещин.
• Проектное положение плиты фиксируется с помощью монтажных петель, которые используются только для подъема и не предназначены для восприятия эксплуатационных нагрузок.
• Швы между плитами омоноличиваются по проекту, обеспечивая совместную работу элементов перекрытия и распределение временных нагрузок между соседними плитами.
• Пустоты между ребрами не используются для прокладки коммуникаций без специального проектного обоснования, так как это может нарушить работу сечения на изгиб.
• При монтаже нескольких плит необходимо контролировать совпадение опорных зон и отсутствие перекосов; недопустимо опирание плиты на неподготовленное основание с неровностями.

Выбор глубины опирания и марка раствора задаются рабочей документацией объекта. Нарушение требований к подготовке опорных поверхностей может привести к неравномерной осадке и трещинообразованию в теле плиты, поэтому все параметры уточняются по проекту.

Правила хранения и транспортировки изделия

Плиты хранятся в горизонтальном положении на ровном твердом основании с прокладками, расположенными в опорных зонах. Нижняя плита устанавливается на инвентарные брусья, предотвращающие контакт с грунтом. Прокладки вышележащих рядов должны располагаться строго по вертикали относительно нижних, чтобы исключить изгибающие напряжения в теле изделия.

При транспортировке плита фиксируется в кузове от продольного и поперечного смещения. Запрещается перевозка навалом, а также погрузка с ударными нагрузками на ребра и монтажные петли. Выгрузка выполняется без перекосов и опирания на слабые кромки; строповка осуществляется за петли с использованием траверс, исключающих перекос.
