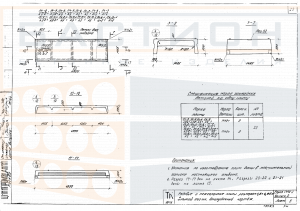

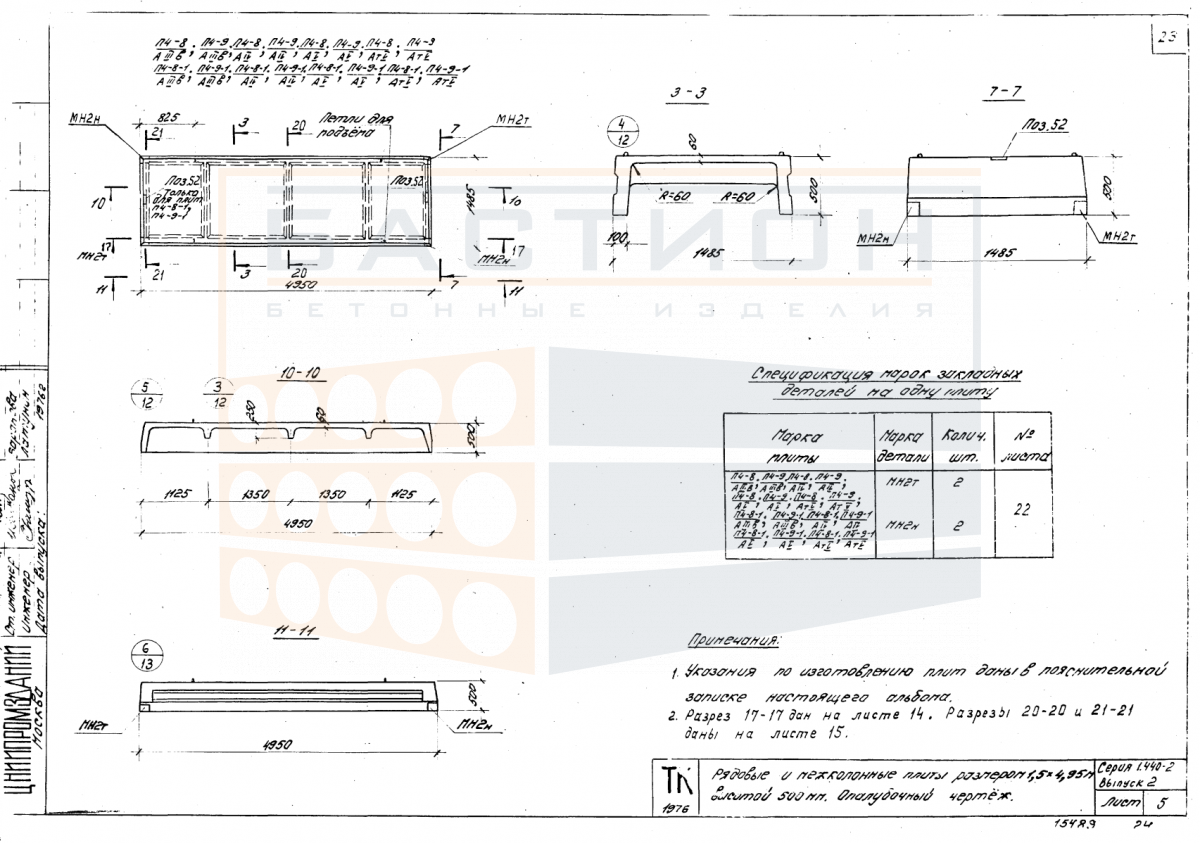

Плита ребристая П 4-9-1 (АIIIв, АIV, АV, АтV), серия 1.440-2, выпуск 2

Плита ребристая П 4-9-1 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажных, чердачных или технических перекрытий в промышленных и гражданских сооружениях. Изделие относится к серии 1.440-2, выпуск 2, и предназначено для восприятия нагрузок от пола, перегородок, оборудования и людей с последующей передачей усилий на несущие стены, балки или ригели. Основным несущим элементом являются продольные ребра, которые обеспечивают жесткость конструкции и позволяют перекрывать пролеты без промежуточных опор.

Необходимость проектной ориентации ребер и точного опирания на опорные конструкции обусловлена характером работы плиты в составе перекрытия. Ошибки при монтаже, такие как недостаточная глубина опирания или повреждение торцевых зон, приводят к снижению несущей способности и деформациям перекрытия. Узел сопряжения плиты с опорами должен соответствовать решениям рабочей документации серии, включая размеры опорных площадок и способы омоноличивания стыков.

Область применения и технические особенности

Монтаж плиты выполняется на подготовленные опорные поверхности стен или ригелей. Глубина опирания и схема анкеровки задаются проектом. При установке необходимо контролировать горизонтальность опорной плоскости и совпадение осей плиты с проектными отметками.

• Плита укладывается на несущие конструкции с обеспечением проектной глубины опирания, указанной в рабочей документации серии 1.440-2, что исключает перегрузку армирования и развитие трещин.
• Продольные ребра работают как изгибаемые балки, воспринимая основную нагрузку от перекрытия и передавая её на опоры; поперечные ребра обеспечивают формостабильность элемента.
• Для совместной работы смежных плит продольные и поперечные швы замоноличиваются цементно-песчаным раствором или бетоном с заполнением пустот в торцах.
• Монтажные петли используются только для строповки при подъеме и установке; после монтажа петли отгибаются или срезаются по проекту, чтобы не мешать отделке.
• Складирование плит производится в горизонтальном положении на ровном твердом основании с прокладками в местах опорных зон; прокладки соседних рядов располагаются строго по вертикали.
• Транспортировка осуществляется в положении, аналогичном рабочему, с фиксацией изделия от смещений; не допускается опирание на слабые кромки и ребра, а также перевозка навалом.

Соблюдение проектных параметров опирания и монтажной последовательности является основой эксплуатационной надежности перекрытия. Приемка плит выполняется по маркировке и сопроводительной документации.

Правила хранения и транспортировки изделия

Хранение плит осуществляется на спланированных площадках с твердым покрытием, исключающим неравномерную осадку грунта. Изделия укладываются в штабеля в горизонтальном положении на деревянные прокладки толщиной не менее 50 мм, расположенные в зонах действия строповочных петель. Высота штабеля ограничивается допустимой нагрузкой на нижние ряды и указана в паспорте партии.

При транспортировке плиты устанавливаются на транспортное средство в положении, соответствующем рабочему, и надежно фиксируются от продольных и поперечных смещений. Запрещается перевозка изделий навалом или с опиранием на слабые кромки. Погрузка и выгрузка производятся с применением траверс и стропов, исключающих повреждение монтажных петель и бетонных поверхностей.
