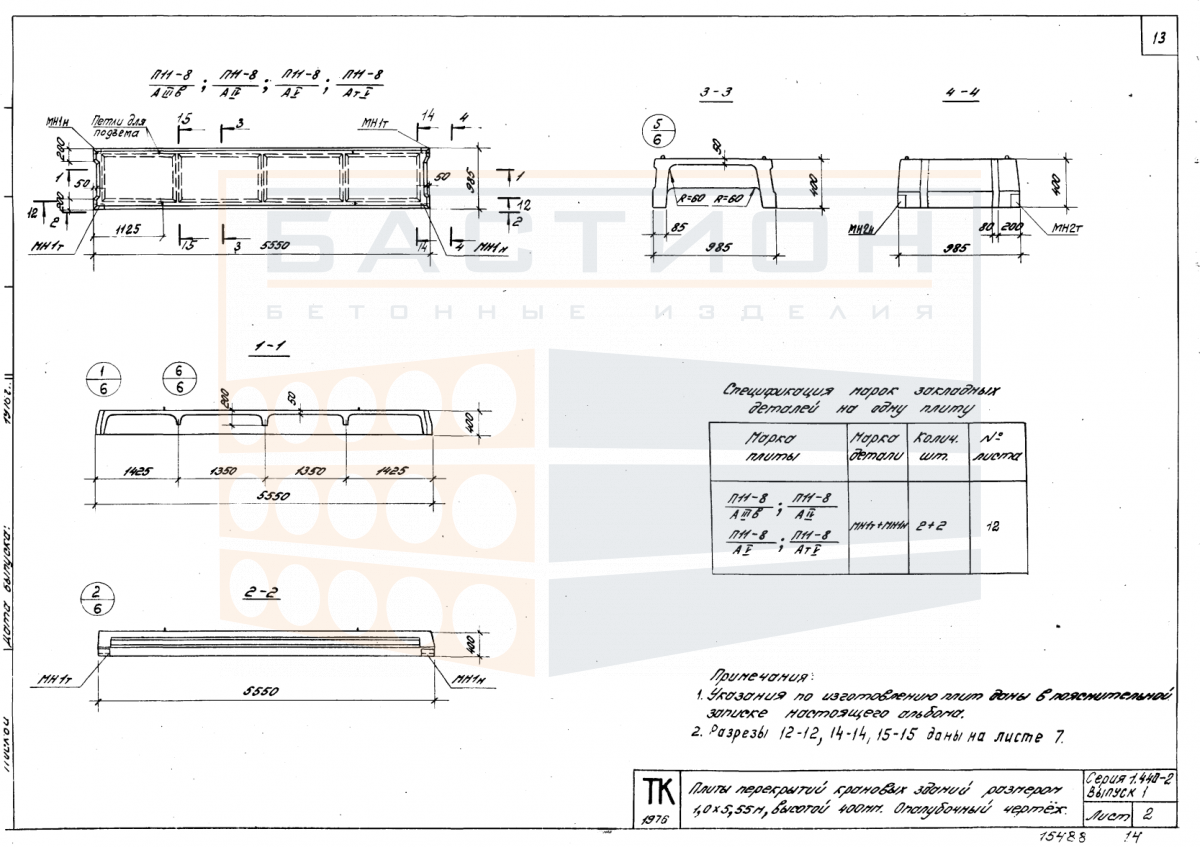

Плита ребристая П 11-8 (АIIIв, АIV, АV, АтV), серия 1.440-2, выпуск 1

Плита ребристая П 11-8 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажных, чердачных и технических перекрытий. Изделие относится к серии 1.440-2, выпуск 1, и предназначено для сборных каркасных зданий. Конструкция с продольными ребрами обеспечивает повышенную жесткость при изгибе, что позволяет перекрывать пролеты с минимальным расходом материалов.

Применение плиты требует точного соблюдения проектных параметров опирания. Недостаточная глубина опирания или перекос при монтаже приводят к перераспределению напряжений в ребрах, что может вызвать образование трещин. Особое внимание уделяется состоянию опорных зон и закладных деталей. Монтаж производится с использованием петель, расположенных в теле плиты, с обязательным контролем положения относительно осей здания.

Область применения и технические особенности

Плита П 11-8 укладывается на несущие конструкции (балки, ригели, стены) с опиранием по коротким сторонам. Проектное положение фиксируется с помощью анкеровки к опорным элементам. Швы между смежными плитами заполняются бетоном по проекту. Пустоты в ребрах не предназначены для прокладки коммуникаций, не предусмотренных рабочими чертежами.

• Работает в пролете между несущими опорами, передавая нагрузку на стены, балки или ригели через опорные зоны.
• Требует проектной глубины опирания, которая задается рабочей документацией серии 1.440-2, выпуск 1.
• Торцевые участки ребер не должны повреждаться при строповке и разгрузке — целостность бетона в опорных зонах влияет на распределение напряжений.
• Монтажное положение проверяется по отметкам и осям: перекос или смещение плиты изменяет схему работы конструкции.
• Швы между плитами заполняются после установки смежных элементов, омоноличивание выполняется бетоном марки по проекту.
• Не допускается использование плиты в качестве опоры для тяжелого оборудования без дополнительного расчета рабочей документацией.

Соблюдение проектных параметров опирания и монтажных допусков обеспечивает равномерное распределение изгибающих моментов по длине ребер. Отклонение от схемы монтажа приводит к локальным перенапряжениям и снижению несущей способности конструкции.

Правила хранения и транспортировки изделия

Плиты складируются в горизонтальном положении на ровном твердом основании. Прокладки устанавливаются в местах, соответствующих опорным зонам (по торцам ребер). Расположение прокладок по вертикали должно совпадать, чтобы исключить изгиб плиты под собственным весом. Высота штабеля принимается по схеме складирования с учетом массы изделия и прочности подстилающего слоя.

Транспортировка осуществляется в горизонтальном положении с фиксацией от смещения. Плиты укладываются на деревянные прокладки в кузове, строповка выполняется за монтажные петли. Запрещается перевозка навалом, сбрасывание при разгрузке и опирание на слабые кромки. Погрузка и выгрузка производятся плавно, без ударов и резких рывков.
