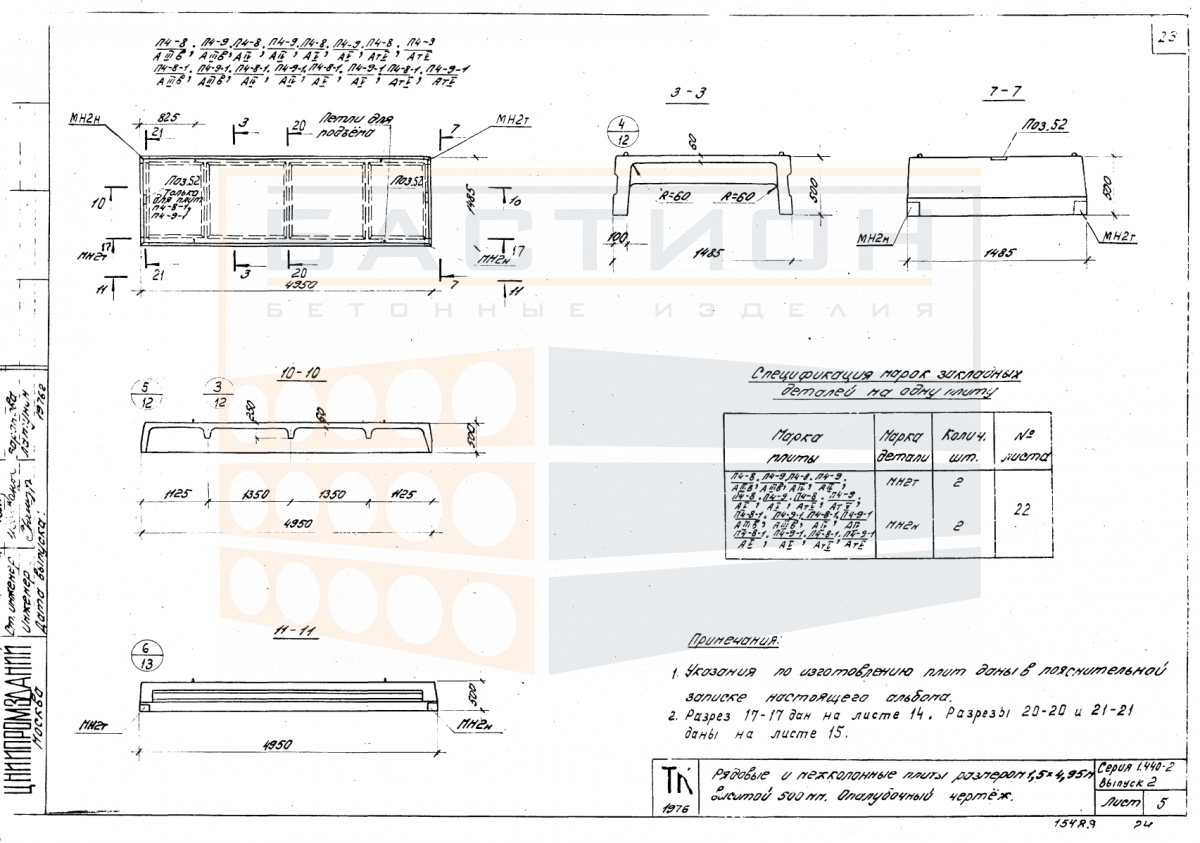

Плита ребристая П 4-8 (АIIIв, АIV, АV, АтV), серия 1.440-2, выпуск 2

Плита ребристая П 4-8 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажного, чердачного или технического перекрытия. Изделие относится к серии 1.440-2, выпуск 2, и оснащено внутренним стальным армированием для восприятия изгибающих нагрузок. Ребра плиты обеспечивают повышенную жесткость конструкции, что позволяет перекрывать пролеты с уменьшенным расходом материала по сравнению со сплошными плитами.

Применение данной плиты предусматривает опирание на несущие стены, балки или ригели. Маркировка П 4-8 указывает на типоразмер и несущую способность, соответствующую проектной документации серии. Правильный подбор глубины опирания и соблюдение проектных отметок при монтаже напрямую влияют на распределение нагрузки и долговечность перекрытия. Ошибки при установке, такие как недостаточное опирание или перекос, могут привести к концентрации напряжений в ребрах и снижению несущей способности.

Область применения и технические особенности

Монтаж плит выполняется в проектное положение с опиранием на заранее подготовленные несущие элементы. Для обеспечения распределения нагрузки и исключения точечных воздействий под опорные зоны устанавливаются выравнивающие прокладки или слой раствора. Сопряжение плит осуществляется через заполнение продольных и поперечных швов бетоном с последующим омоноличиванием. Анкеровка плит в несущих конструкциях выполняется по рабочей документации.

• Плита работает в пролете между несущими опорами, передавая нагрузку от вышележащих конструкций на стены или ригели.
• Ребра плиты являются основными несущими элементами, воспринимающими изгибающие моменты, поэтому не допускается повреждение их боковых граней при транспортировке и монтаже.
• Торцевые зоны плиты, обеспечивающие опирание, требуют защиты от сколов и трещин — нарушение целостности торцов может привести к снижению проектной несущей способности.
• Глубина опирания плиты задается проектом и контролируется при установке; отклонение от номинала не допускается без корректировки расчетной схемы.
• Швы между соседними плитами заполняются бетоном класса по проекту, обеспечивая совместную работу элементов перекрытия под нагрузкой.
• Пустоты в ребрах не предназначены для прокладки коммуникаций, если иное не предусмотрено проектной документацией.

После установки плит и омоноличивания швов образуется жесткое перекрытие, способное воспринимать эксплуатационные нагрузки. Контроль положения плит после бетонирования швов позволяет исключить деформации при наборе прочности.

Правила хранения и транспортировки изделия

Изделия складируются в горизонтальном положении на ровном твердом основании, исключающем просадку и перекос. Под опорные зоны плит укладываются деревянные или бетонные прокладки, расположенные строго по вертикали в каждом ряду штабеля. Высота штабеля ограничивается нагрузкой на нижние изделия и должна соответствовать схеме складирования, обеспечивающей сохранность монтажных петель и ребер.

Транспортировка плит осуществляется в горизонтальном положении с надежной фиксацией от смещения. Перевозка навалом или с опиранием на слабые кромки запрещена. Погрузка и разгрузка производятся с использованием стропов, закрепляемых за монтажные петли. Резкие рывки и удары при строповке не допускаются из-за риска повреждения бетона в зоне захвата.
