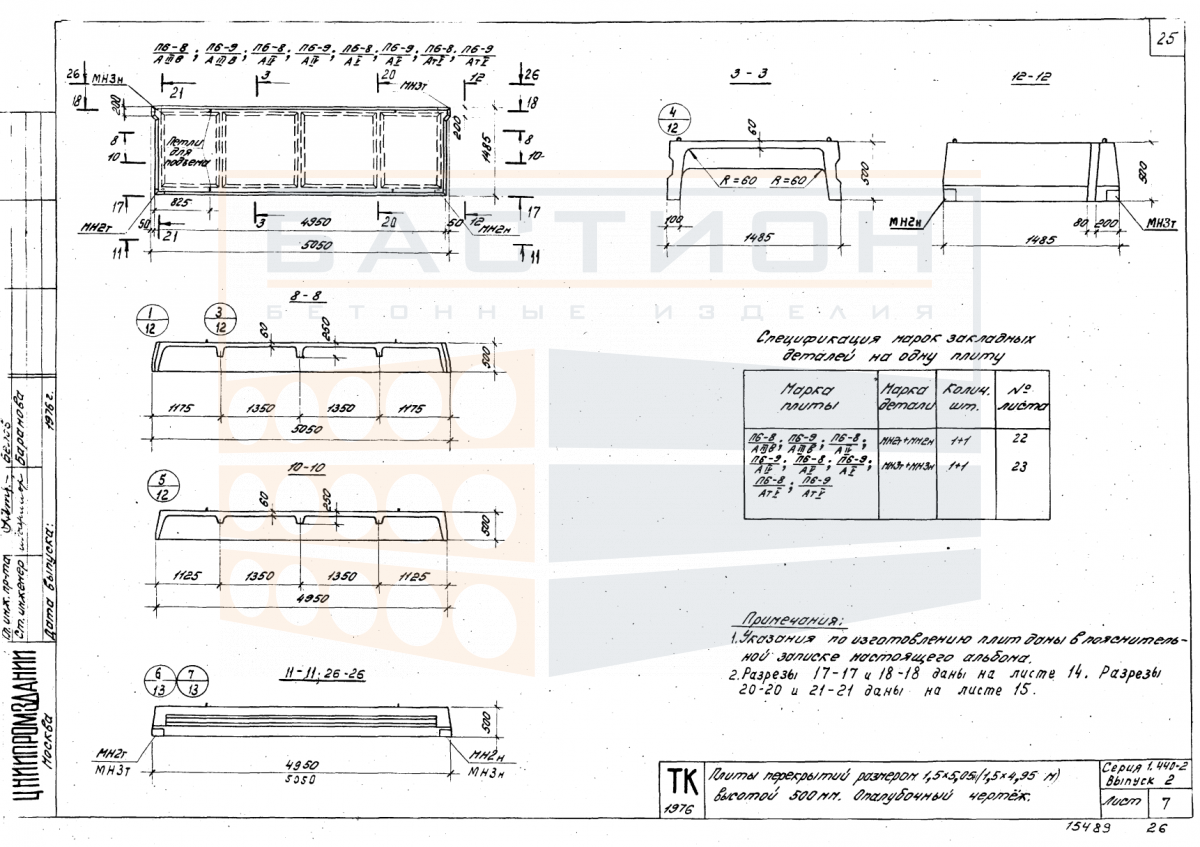

Плита ребристая П 6-8 (АIIIв, АIV, АV, АтV), серия 1.440-2, выпуск 2

Плита ребристая П 6-8 серии 1.440-2 выпуск 2 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования перекрытия. Ребристая конструкция с продольными и поперечными ребрами обеспечивает жесткость при восприятии изгибающих нагрузок, возникающих от веса пола, перегородок, оборудования и временных эксплуатационных воздействий. Опирание осуществляется на несущие стены, балки или ригели с передачей усилий через опорные зоны ребер.

Плиты данного типоразмера используются в перекрытиях промышленных и гражданских зданий, где требуются повышенная несущая способность и жесткость при относительно большом шаге опор. Недостаточная глубина опирания или повреждение торцов при монтаже могут вызвать концентрацию напряжений и снижение эксплуатационной надежности. При установке плиты необходимо контролировать проектное положение, состояние опорных поверхностей и сохранность монтажных петель.

Область применения и технические особенности

Монтаж плиты выполняется на несущие стены, балки или ригели с обеспечением проектной глубины опирания. Сопряжение с соседними элементами осуществляется по длине и ширине с последующим заполнением швов бетоном. Перед установкой проверяется горизонтальность опорных площадок и отсутствие дефектов в зоне опирания.

• Плита воспринимает нагрузки от собственного веса, пола, перегородок и временные эксплуатационные воздействия, работая в пролете между несущими опорами.
• Ребра плиты работают как элементы жесткости, воспринимающие изгибающие моменты и передающие усилия на опорные зоны через стыки со стенами или ригелями.
• Опорные участки плиты требуют проектной глубины опирания; недостаточное опирание вызывает риск разрушения торцов и потери устойчивости.
• Швы между плитами заполняются бетоном по проекту для обеспечения совместной работы на нагрузку и пространственной жесткости диска перекрытия.
• При монтаже не допускается смещение плиты относительно проектных осей и поверхности опор; перекос приводит к неравномерному распределению напряжений.
• Монтажные петли используются для строповки; повреждение петель или неправильная обвязка могут стать причиной аварии при подъеме.
• Торцевые зоны плиты не должны повреждаться при транспортировке и монтаже; сколы и трещины в опорной части требуют оценки пригодности.

Параметры опирания, анкеровки и омоноличивания стыков уточняются по рабочей документации серии 1.440-2 выпуск 2.

Правила хранения и транспортировки изделия

Изделия хранятся в горизонтальном положении на ровном твердом основании. Прокладки размещаются в местах опорных зон ребер, строго одна над другой при многоярусном складировании. Высота штабеля ограничивается с учетом массы и прочности изделий, а также допустимых нагрузок на нижние плиты.

Транспортировка осуществляется с фиксацией плит от смещений в кузове. Строповка производится за монтажные петли с использованием траверс, обеспечивающих равномерное распределение усилий. Исключаются ударные нагрузки и опирание на кромки ребер. Перевозка навалом запрещена.
