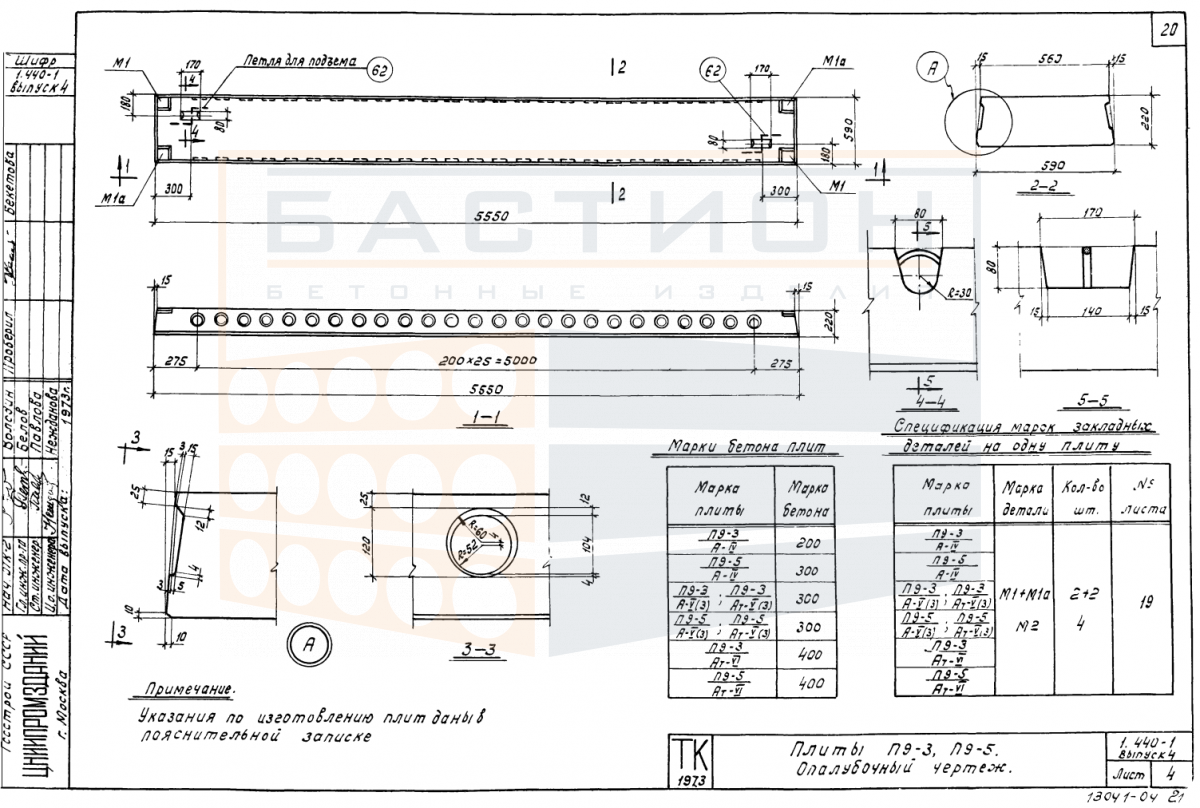

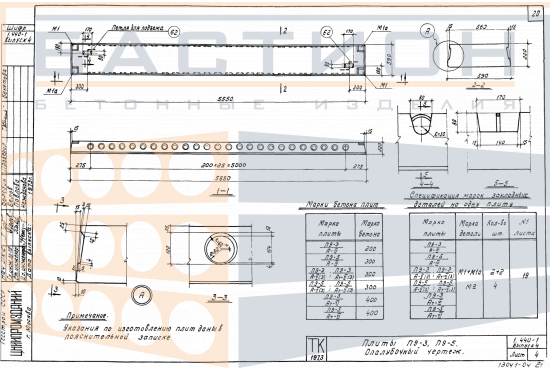

Плита ребристая П 9-5 АIV (АV (3), АтV (3), АтVI), серия 1.440-1, выпуск 4

Плита ребристая П 9-5 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для устройства межэтажных перекрытий и покрытий в промышленных и гражданских объектах. Изделие относится к серии 1.440-1 выпуск 4 и выполнено с продольными ребрами, которые обеспечивают восприятие изгибающих нагрузок в пролете и передачу усилий на опорные конструкции. Материал — тяжелый бетон с внутренним стальным армированием — определяет несущую способность и долговременную эксплуатационную надежность плиты в составе сборного каркаса.

Типоразмер П 9-5 рассчитан на применение в конструкциях с шагом несущих опор, соответствующим проектным требованиям серии. При монтаже плита опирается на стены, балки или ригели с соблюдением проектной глубины опирания. Неправильная ориентация ребер, перекос при установке или повреждение торцевых зон снижают несущую способность и могут привести к деформациям перекрытия. Швы между плитами подлежат омоноличиванию по рабочей документации для обеспечения совместной работы элементов.

Область применения и технические особенности

Плита П 9-5 предназначена для эксплуатации в зданиях с нормальными температурно-влажностными условиями. Монтаж производится на подготовленные опорные площадки, выверенные по отметкам и осям. В процессе установки необходимо обеспечить равномерное распределение нагрузки на опоры и фиксацию плиты от смещения до окончательного омоноличивания стыков.

• Ребристая конструкция плиты обеспечивает жесткость и устойчивость при работе в пролете, что позволяет перекрывать значительные расстояния между опорами.
• Продольные ребра воспринимают изгибающие моменты и передают нагрузку на несущие элементы каркаса — стены, ригели или балки.
• Опирание плиты выполняется с глубиной, установленной проектом; недостаточное опирание приводит к перенапряжению в зоне передачи усилий.
• При монтаже не допускается повреждение торцевых участков и монтажных петель — эти зоны участвуют в работе конструкции и анкеровке арматуры.
• Для обеспечения пространственной жесткости перекрытия швы между смежными плитами заполняются бетоном и при необходимости армируются по проекту.
• При разгрузке и складировании следует исключить удары и опирание на углы и ребра во избежание сколов и трещин.
• Монтажное положение плиты должно строго соответствовать проектной ориентации ребер — отклонение изменяет схему работы элемента в пролете.

Соблюдение требований к опиранию, строповке и защите торцевых зон является обязательным условием долговечности перекрытия. Для конкретных проектных решений следует руководствоваться рабочей документацией серии 1.440-1 выпуск 4.

Правила хранения и транспортировки изделия

Хранение плит осуществляется в горизонтальном положении на ровном твердом основании. Под каждую опорную зону (под ребра) укладываются деревянные или бетонные прокладки, расположенные строго по вертикали в штабеле. Высота штабеля ограничивается условиями, предотвращающими деформацию нижних плит. Монтажные петли и торцы изделий должны быть защищены от повреждений.

Транспортировка производится в положении, соответствующем рабочему (ребрами вниз), с фиксацией груза от смещения и перекатывания. Погрузка и выгрузка выполняются с использованием специальных траверс и стропов, исключающих перекос и точечные нагрузки. Перевозка навалом и сбрасывание запрещены. Прокладки в штабеле устанавливаются строго по вертикали над опорными зонами.
