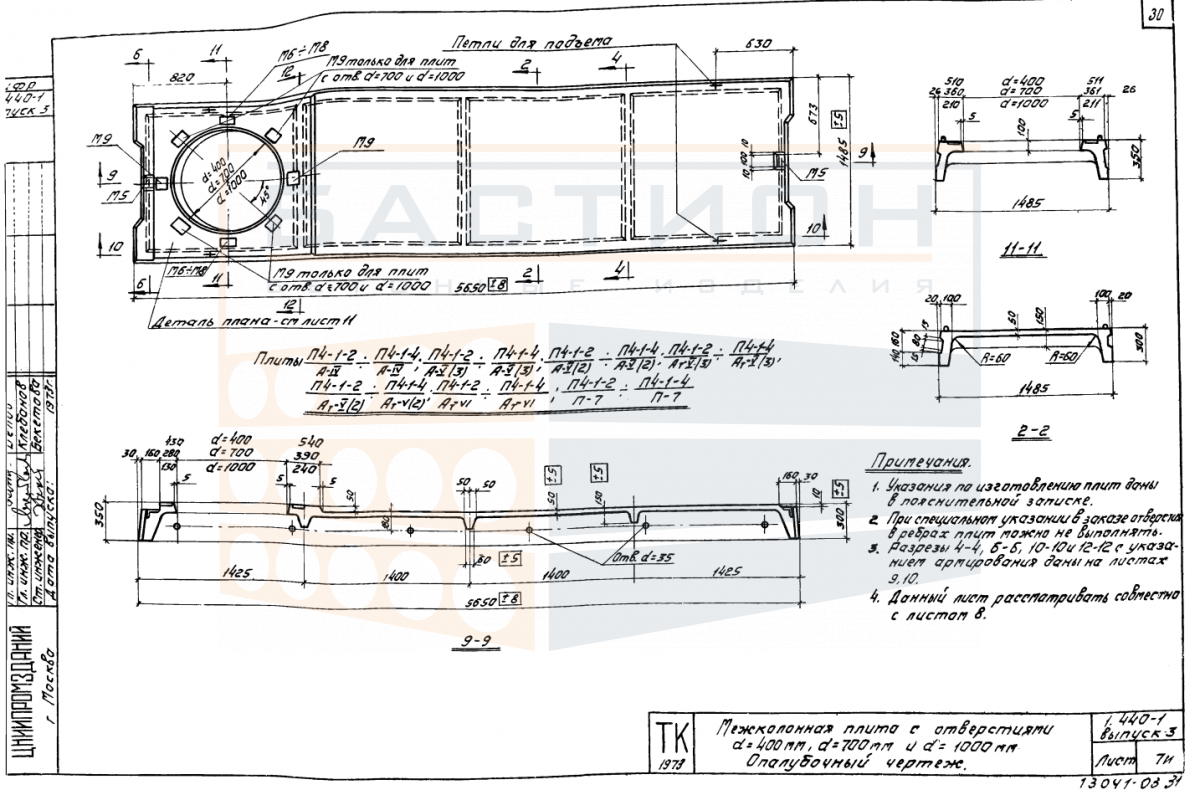

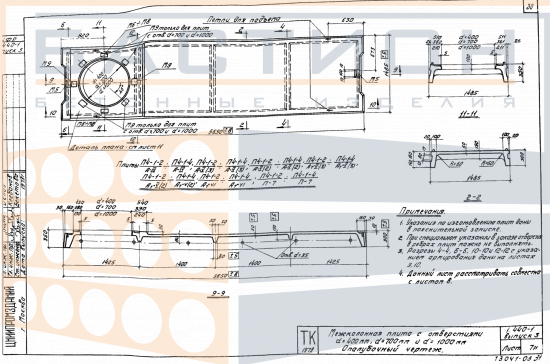

Плита ребристая П 4-1-4 АIV (АV (3), АтV (3), АV (2), АтV (2), АтVI, П7), серия 1.440-1, выпуск 3

Плита ребристая П 4-1-4 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования междуэтажных, чердачных или покрытий в промышленных и гражданских сооружениях. Изделие относится к серии 1.440-1, выпуск 3, предназначенной для сборных железобетонных ребристых плит перекрытий с ненапрягаемой и предварительно напряженной арматурой. Конструкция включает продольные и поперечные ребра, обеспечивающие жесткость и распределение нагрузки, а также полку, воспринимающую эксплуатационные воздействия.

Плита рассчитана на восприятие равномерно распределенных и сосредоточенных нагрузок от оборудования, людей, перегородок и временных факторов. Работа элемента в пролете направлена на передачу усилий на несущие стены, балки или ригели через опорные зоны. Правильный монтаж и проектная ориентация ребер (вниз) критичны для обеспечения расчетной несущей способности. Отклонения от проектного положения или повреждение торцевых участков могут привести к перераспределению усилий и снижению долговечности конструкции.

Область применения и технические особенности

Монтаж плиты выполняется на подготовленные опорные поверхности несущих элементов — ригелей, балок или стен. Опирание должно соответствовать проектной глубине, указанной в рабочей документации серии 1.440-1. Фиксация положения осуществляется с помощью монтажных петель, расположенных в теле изделия, с использованием строп или траверс, исключающих перекос и ударные нагрузки.

• Ребристая конструкция с продольными и поперечными ребрами обеспечивает жесткость при изгибе и позволяет перекрывать пролеты до 6 м при ширине 1,485 м.
• Полка плиты воспринимает эксплуатационную нагрузку, а ребра передают ее на опоры, поэтому ориентация ребрами вниз строго обязательна.
• Торцевые зоны являются опорными участками; их повреждение при строповке или складировании недопустимо, так как снижает несущую способность.
• Швы между смежными плитами заполняются бетоном по проектному решению; анкеровка арматуры осуществляется в соответствии с указаниями серии.
• Монтажные петли рассчитаны на подъем и установку при условии использования средств с равномерным захватом; не допускается их перегрузка или использование не по назначению.
• Плита может применяться в неотапливаемых и отапливаемых зданиях; параметры опирания и стыковки уточняются по проекту.

Соблюдение проектной схемы опирания и последовательности монтажа обеспечивает совместную работу плит в составе диска перекрытия. Отклонение от требований серии ведет к неравномерному распределению нагрузок и риску образования трещин.

Правила хранения и транспортировки изделия

Складирование плит производится в горизонтальном положении на ровном твердом основании, исключающем деформации. Прокладки из дерева или другого упругого материала устанавливаются в местах, соответствующих опорным зонам, строго по одной вертикальной линии для всех рядов штабеля. Высота штабеля определяется с учетом массы и прочности нижних изделий; смещение прокладок не допускается.

Транспортировка осуществляется в специализированных транспортных средствах с надежной фиксацией от продольного и поперечного смещения. Плиты укладываются на ложементы, исключающие контакт ребер и торцов с жесткими элементами кузова. Монтажные петли должны быть защищены от повреждений; погрузка и выгрузка производятся плавно, без рывков и ударов. Запрещается перевозка навалом или опирание на полку.
