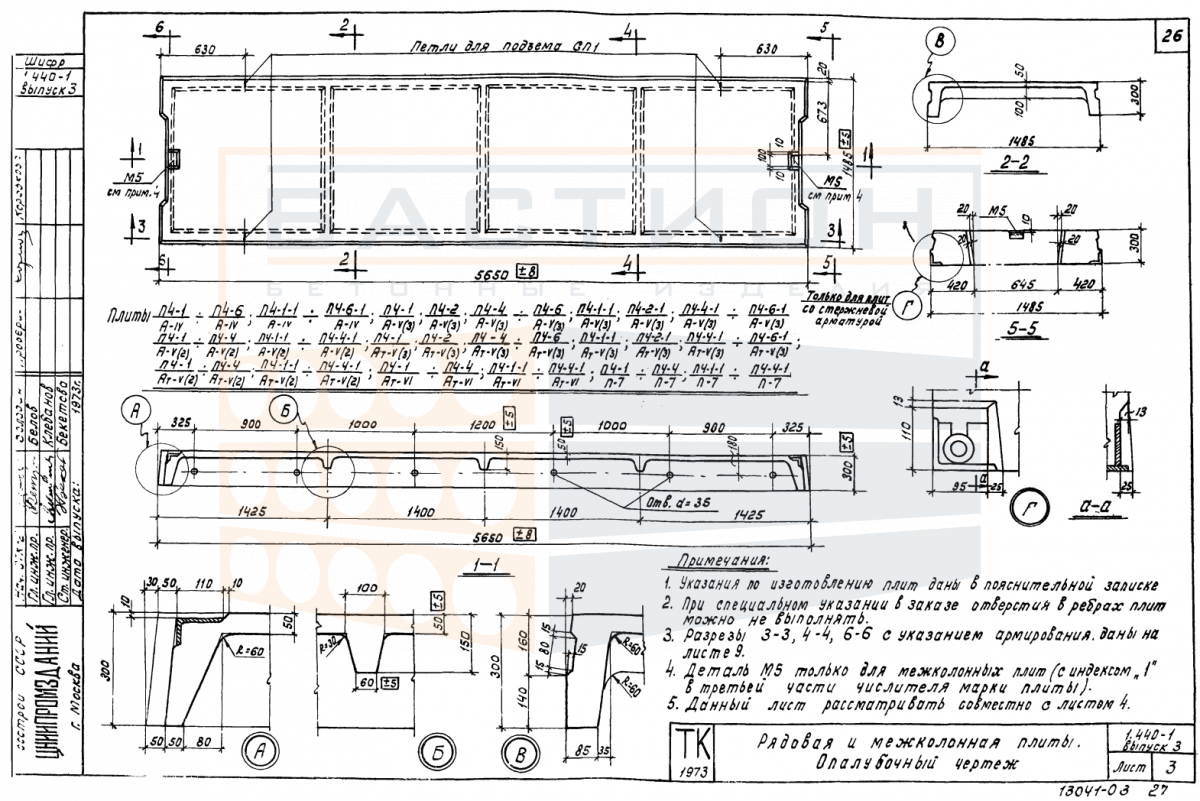

Плита ребристая П 4-6 АIV (АV (3), АтV (3)), серия 1.440-1, выпуск 3

Плита ребристая П 4-6 АIV (АV (3), АтV (3)) серии 1.440-1 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажного, чердачного или подвального перекрытия. Ребристая конструкция с продольными ребрами обеспечивает восприятие изгибающих нагрузок при работе в пролете между несущими опорами. Изделие относится к типоразмерному ряду, разработанному в рамках серии 1.440-1, выпуск 3, и предназначено для сборных железобетонных перекрытий.

Применение плиты предусматривает ее установку в составе перекрытий зданий с опиранием на стены, балки или ригели. Нагрузка от собственного веса, пола, перегородок, оборудования и временных воздействий передается через ребра на опорные зоны. Недостаточная глубина опирания, перекос или повреждение торцевых участков снижают несущую способность конструкции. Монтаж ведется с выверкой проектного положения, после чего швы между смежными плитами заполняются по проектному решению.

Область применения и технические особенности

Плита монтируется в горизонтальном положении с опиранием ребер на несущие конструкции. Перед установкой проверяется отметка опорных площадок и их ровность. Опирание выполняется по двум сторонам вдоль продольных ребер, что соответствует расчетной схеме работы плиты в пролете. Строповка производится за монтажные петли, расположение которых указано в маркировке изделия.

• Плита рассчитана на эксплуатацию в составе перекрытий с нагрузками, заданными проектом; фактические условия применения уточняются по рабочей документации.
• Ребра плиты являются основными несущими элементами, воспринимающими изгибающие моменты; повреждение ребер при монтаже или транспортировке не допускается.
• Опирание плиты осуществляется на несущие стены, балки или ригели с глубиной, указанной в проекте; недопустимо опирание на слабые или неподготовленные основания.
• Смежные плиты располагаются с зазором, заполняемым бетоном или цементно-песчаным раствором; омоноличивание стыков обеспечивает совместную работу перекрытия.
• Торцевые участки плиты армированы для восприятия опорных моментов; повреждение торцов при строповке или разгрузке снижает несущую способность.
• Монтажные петли предназначены для подъема и установки; запрещается использовать их для крепления дополнительных грузов или приложения не предусмотренных нагрузок.
• Типоразмер плиты соответствует номенклатуре серии 1.440-1, выпуск 3; параметры армирования и класс бетона принимаются по проектной документации.

Правильная ориентация плиты при монтаже, соблюдение проектной глубины опирания и своевременное омоноличивание швов являются обязательными условиями обеспечения расчетной несущей способности перекрытия. Отклонения от проектных требований приводят к перераспределению усилий и могут вызвать дефекты конструкции.

Правила хранения и транспортировки изделия

Плиты складируются в горизонтальном положении на ровном твердом основании. Под опорные зоны (под ребра) укладываются деревянные или бетонные прокладки, расположенные строго по вертикали в каждом ряду. Высота штабеля определяется с учетом массы изделий (1870 кг) и устойчивости штабеля; между рядами обязательно наличие прокладок в местах опирания ребер. Не допускается опирание плит на слабые кромки или повреждение монтажных петель при укладке.

При транспортировке плита закрепляется в кузове транспортного средства от продольных и поперечных смещений. Погрузка и выгрузка производятся с использованием стропов за монтажные петли, без ударов и перекоса. Перевозка навалом запрещена. Расположение плит в кузове должно исключать взаимные удары и опирание на выступающие части соседних изделий. Перед погрузкой проверяется целостность ребер и торцевых зон.
