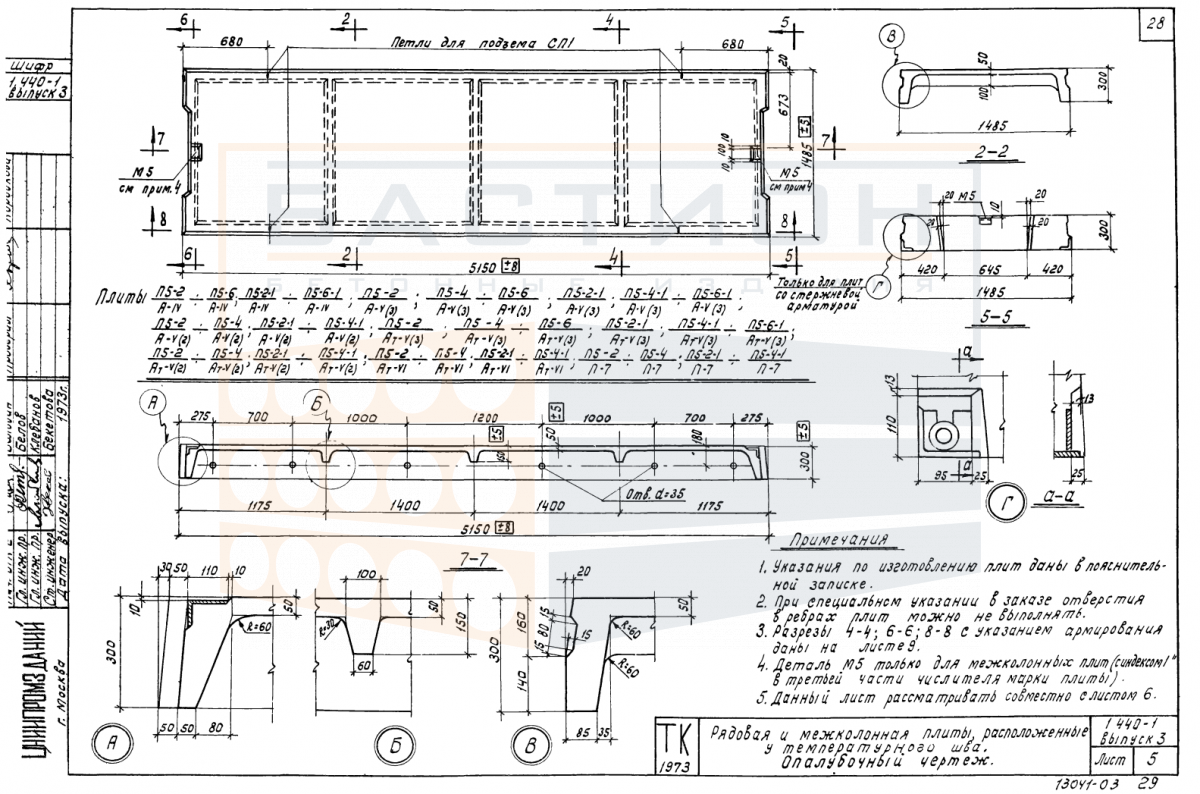

Плита ребристая П 5-4-1 АIV (АV (3), АтV (3), АV (2), АтV (2), АтVI, П7), серия 1.440-1, выпуск 3

Плита ребристая П 5-4-1 АIV — это железобетонный элемент горизонтальной несущей конструкции здания, применяемый в составе перекрытий и покрытий промышленных и общественных сооружений. Изделие относится к серии 1.440-1, выпуск 3, и предназначено для восприятия эксплуатационных нагрузок с последующей передачей их на стены, балки или ригели. Наличие продольных ребер обеспечивает повышенную жесткость и несущую способность при относительно малой массе элемента.

Основная область применения плиты — сборные железобетонные перекрытия зданий с шагом колонн или пролетом, соответствующим проектному решению серии. Элемент рассчитан на работу в условиях нормальной температурно-влажностной среды. Неправильный выбор глубины опирания или нарушение ориентации ребер при монтаже может привести к перераспределению усилий и снижению несущей способности перекрытия.

Область применения и технические особенности

Монтаж плиты выполняется в проектное положение на предварительно подготовленные опорные конструкции: железобетонные ригели, стены или металлические балки. Опирание производится по коротким сторонам, при этом продольные ребра должны располагаться строго вертикально. Глубина опирания и способ фиксации уточняются по рабочей документации серии 1.440-1. После установки плиты швы между элементами заполняются бетонной смесью с последующим уплотнением для обеспечения совместной работы перекрытия.

• Плита работает в пролете между несущими опорами, воспринимая изгибающие нагрузки и передавая их на ригели или стены через опорные зоны.
• Продольные ребра являются основными несущими элементами, воспринимающими растягивающие усилия, а полка плиты — сжимающие.
• При монтаже не допускается опирание на слабые кромки или перекос плиты, так как это может вызвать трещины в ребрах и полке.
• Стыки между смежными плитами омоноличиваются по проекту, что обеспечивает дисковую жесткость перекрытия и распределение локальных нагрузок.
• Монтажные петли используются только для строповки; после установки они отгибаются или срезаются по указанию проекта.
• Плита предназначена для эксплуатации в зданиях с неагрессивной средой; при повышенной влажности требуется дополнительная гидроизоляция по проекту.

Конкретные параметры опирания, марка бетона и армирование задаются проектной документацией на основании расчетов для конкретного объекта. Серия 1.440-1, выпуск 3, содержит типовые решения для плит данного типоразмера.

Правила хранения и транспортировки изделия

Плиты складируются в горизонтальном положении на ровном твердом основании, исключающем просадку или неравномерную осадку. Между штабелями и рядами устанавливаются инвентарные прокладки из дерева или другого упругого материала, располагаемые строго по вертикали в опорных зонах изделий. Высота штабеля не должна превышать значений, указанных в схеме складирования, исходя из условий сохранности нижних элементов.

Транспортирование выполняется в горизонтальном положении с опиранием на ложементы транспортного средства, соответствующие расположению прокладок. Плиты надежно фиксируются от продольного и поперечного смещения с помощью упоров и стяжных ремней. Запрещается перевозка навалом, сброс при разгрузке, а также нанесение ударов по ребрам, полке и монтажным петлям. Строповка производится за все монтажные петли с использованием траверс, исключающих перекос изделия.
