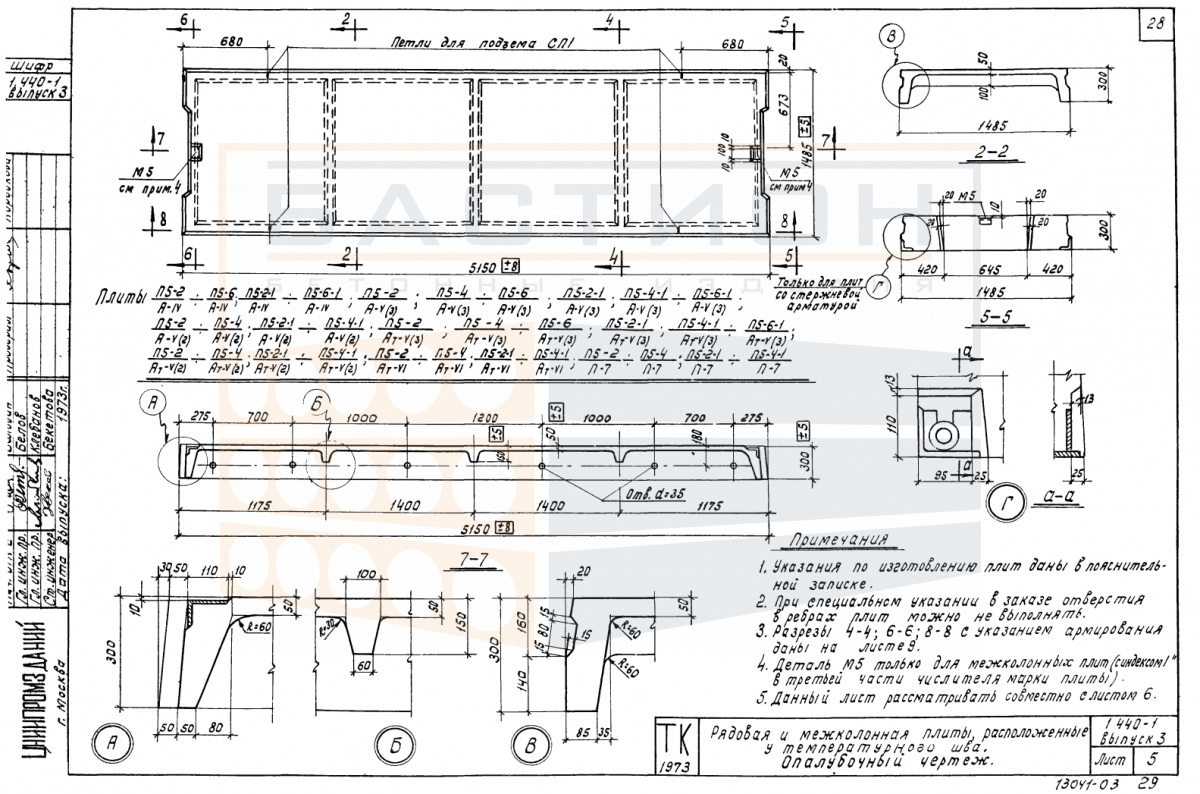

Плита ребристая П 5-2-1 АIV (АV (3), АтV (3), АV (2), АтV (2), АтVI, П7), серия 1.440-1, выпуск 3

Плита ребристая П 5-2-1 — это железобетонный элемент горизонтальной несущей системы здания, применяемый в составе сборных перекрытий промышленных и гражданских сооружений. Изделие относится к серии 1.440-1, выпуск 3, и предназначено для восприятия нагрузок от пола, оборудования, перегородок и людей с последующей передачей усилий на несущие опоры — балки, ригели или стены. Конструкция включает продольные и поперечные ребра, обеспечивающие жесткость и распределение изгибающих напряжений по пролету.

Применение плиты П 5-2-1 характерно для перекрытий с пролетами, соответствующими расчетным параметрам серии 1.440-1. Опирание производится на несущие элементы по коротким сторонам, при этом глубина опирания и анкеровка задаются проектной документацией. Нарушение схемы опирания, повреждение торцевых зон или монтаж на неровное основание приводят к перераспределению усилий и снижению несущей способности. Швы между смежными плитами после монтажа заполняются бетоном с последующим омоноличиванием для обеспечения совместной работы перекрытия.

Область применения и технические особенности

Монтаж плиты П 5-2-1 осуществляется с использованием кранового оборудования, строповка — за монтажные петли, расположение которых соответствует типовому решению серии. Перед установкой проверяется отметка опорных поверхностей и их горизонтальность. Плита укладывается на слой раствора или через опорные площадки в соответствии с проектом. Временное крепление не требуется, но в процессе сборки необходимо контролировать совпадение осей.

• Плита работает в пролете между несущими опорами, воспринимая вертикальные нагрузки и передавая их на балки или ригели.
• Проектная схема опирания — по двум коротким сторонам, глубина опирания уточняется по рабочей документации серии 1.440-1.
• Продольные и поперечные ребра формируют пространственную жесткость, повышая сопротивление изгибу и распределяя нагрузку по площади.
• Торцевые зоны плиты не должны повреждаться при строповке и разгрузке — это зоны анкеровки арматуры.
• После монтажа швы между плитами заполняются бетоном класса по проекту с обязательным уплотнением.
• Допускается установка закладных деталей для крепления перегородок и оборудования при наличии проектного решения.
• Не допускается использование плиты в качестве опоры для тяжелого оборудования без расчета и усиления.

Выбор типоразмера плиты и схема раскладки определяются на этапе проектирования с учетом нагрузок, пролетов и шага несущих конструкций. Монтаж следует выполнять в соответствии с ППР и указаниями серии 1.440-1.

Правила хранения и транспортировки изделия

Хранение плит производится в горизонтальном положении на ровном основании, исключающем деформации. Под опорные зоны укладываются деревянные или бетонные прокладки, расположение которых должно строго совпадать по вертикали в штабеле. Количество рядов в штабеле не нормируется, но ограничивается несущей способностью нижнего изделия и допустимой высотой складирования, определяемой из условий устойчивости.

Транспортировка осуществляется в горизонтальном положении с фиксацией от продольного и поперечного смещения. Строповка производится за монтажные петли, исключается захват за ребра или кромки. Погрузка и разгрузка выполняются плавно, без ударов и перекосов. Запрещается перевозка навалом или с выступающими частями за пределы кузова.
