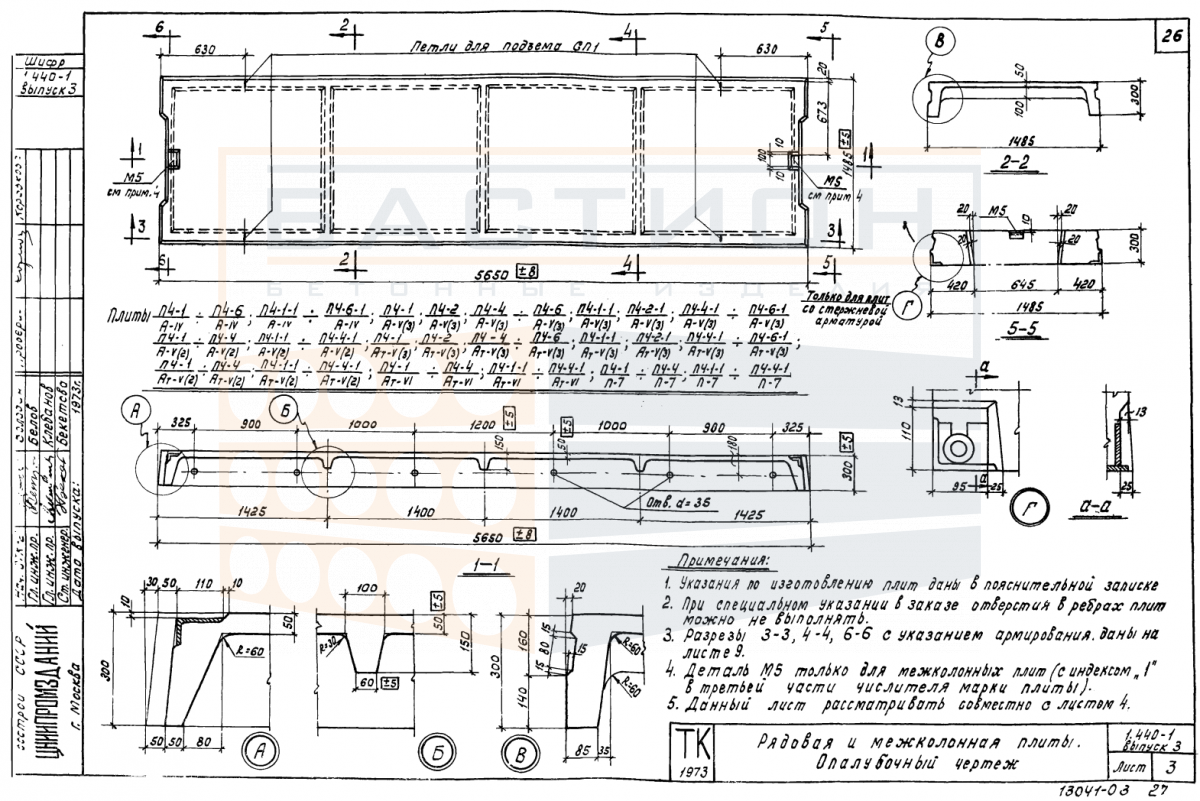

Плита ребристая П 4-2-1 АIV (АV (3), АтV (3), АV (2), АтV (2), АтVI, П7), серия 1.440-1, выпуск 3

Плита ребристая П 4-2-1 АIV — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажного, чердачного или технического перекрытия. Изделие относится к серии 1.440-1 выпуск 3, предназначенной для сборных железобетонных ребристых плит перекрытия промышленных и гражданских зданий. Рёбра жёсткости воспринимают изгибающие нагрузки и обеспечивают пространственную устойчивость плиты в составе перекрытия.

Плита рассчитана на эксплуатацию в нормальных температурно-влажностных условиях. Основная функция — восприятие полезных нагрузок от оборудования, людей, перегородок и временных воздействий с передачей усилий на несущие элементы каркаса. Неправильная ориентация рёбер, недостаточная глубина опирания или повреждение торцов при монтаже снижают несущую способность и могут привести к аварийным деформациям.

Область применения и технические особенности

Монтаж плиты производится на предварительно подготовленные опорные поверхности стен, балок или ригелей. Опирание осуществляется по коротким сторонам через проектные площадки. Для обеспечения совместной работы с каркасом необходимо выполнить омоноличивание швов и анкеровку закладных деталей.

• Плита работает в пролёте между несущими опорами, передавая вертикальные нагрузки на стены или ригели через опорные площадки.
• Рёбра жёсткости воспринимают изгибающие моменты, что позволяет перекрывать пролёты до 6 м при ширине 1,5 м.
• Торцевые зоны плиты не должны повреждаться при строповке и разгрузке — повреждение может привести к снижению несущей способности в зоне опирания.
• Монтажное положение плиты фиксируется по проектным отметкам и осям; перекос плиты относительно опорных плоскостей недопустим.
• Швы между смежными плитами заполняются по проекту цементно-песчаным раствором или бетоном на мелком заполнителе.
• Замоноличивание стыков выполняется после выверки положения плиты и завершения монтажа арматурных выпусков.
• Применение плит в неотапливаемых зданиях или при агрессивных средах требует дополнительной защиты по проекту.

Точные параметры опирания, состав швов и конструкция анкеровки определяются рабочими чертежами серии 1.440-1 и проектной документацией на сооружение.

Правила хранения и транспортировки изделия

Хранение плит осуществляется в горизонтальном положении на ровном твёрдом основании. Прокладки из древесины или другого эластичного материала располагаются в местах опирания, совпадающих по вертикали. Складирование в штабель допускается с учётом массы изделий и при обеспечении устойчивости рядов.

При транспортировке плиты фиксируются от смещения. Перевозка навалом не допускается. Подъём и строповка выполняются за монтажные петли или с использованием предусмотренных захватных устройств. Следует исключать удары, перекосы и опирание на ребристые кромки.
