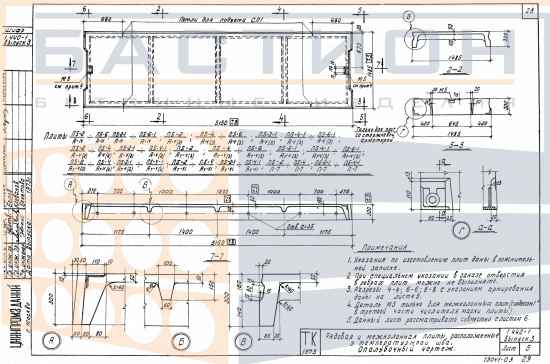

Плита ребристая П 5-3 АIV (АV (2), АтV (2), АтVI, П7), серия 1.440-1, выпуск 3

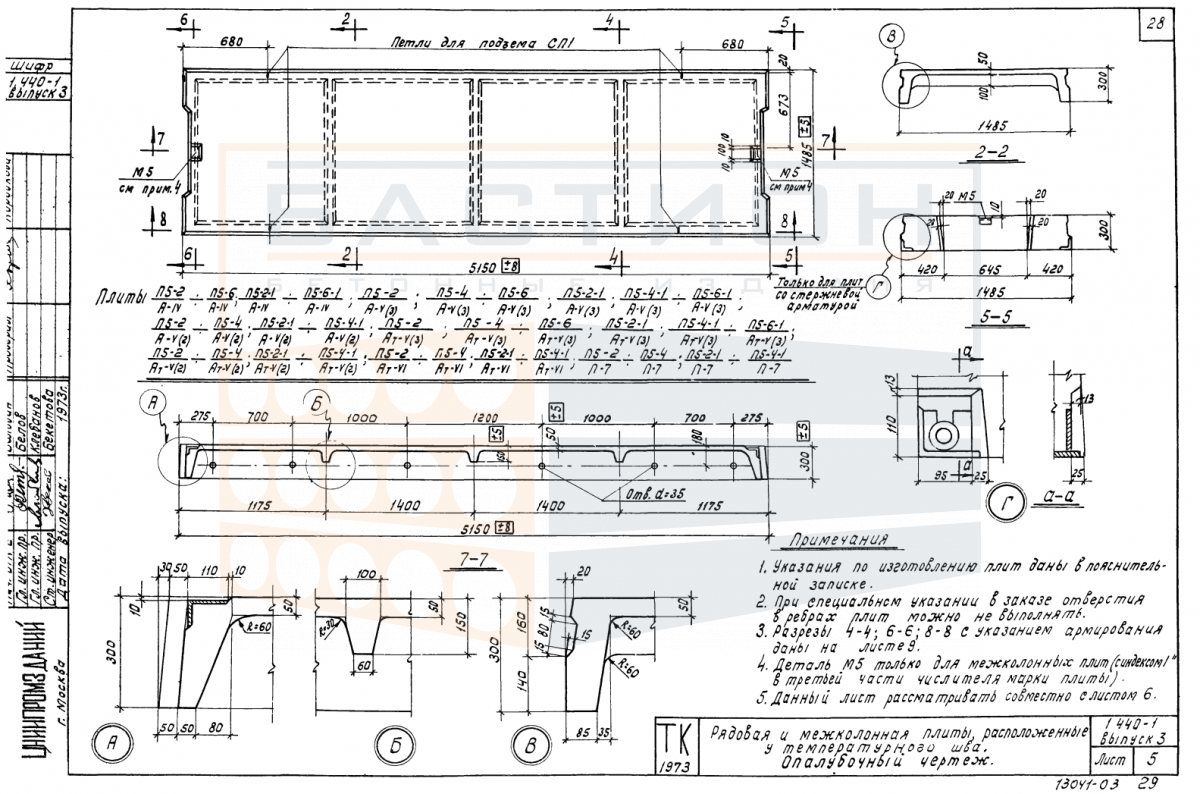

Плита ребристая П 5-3 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажного, чердачного, подвального или технического перекрытия. Изделие относится к серии 1.440-1, выпуск 3, которая определяет типовые решения для сборных ребристых плит. Конструкция состоит из плоской полки и продольных ребер, воспринимающих изгибающие нагрузки и передающих усилия на опорные конструкции.

Плиты данного типоразмера используются в зданиях различного назначения с несущими стенами, ригелями или балками. Они воспринимают постоянные и временные нагрузки от пола, перегородок, оборудования и людей. Ошибки при выборе схемы опирания или повреждение ребер при монтаже могут привести к перераспределению усилий и снижению несущей способности конструкции.

Область применения и технические особенности

Монтаж плиты выполняется на подготовленные опорные площадки с обеспечением проектной глубины опирания. Продольные ребра ориентируются вдоль пролета, а плоская полка работает как настил. Сопряжение с соседними плитами и опорами выполняется с заполнением швов бетоном.

• Ребристая конструкция обеспечивает высокую жесткость при относительно небольшом расходе бетона по сравнению с плоскими плитами аналогичного пролета.
• Опирание производится на несущие стены, ригели или балки; глубина опирания и конструкция узлов уточняются по рабочим чертежам серии 1.440-1.
• Швы между плитами и их соединение с опорами омоноличиваются для обеспечения совместной работы и восприятия горизонтальных и вертикальных усилий.
• При строповке и разгрузке не допускается повреждение торцов, ребер и монтажных петель; для захвата используются стропы в предусмотренных петлях.
• Типичная ошибка — установка плиты с неправильной ориентацией ребер или с недостаточной глубиной опирания, что снижает расчетную несущую способность перекрытия.
• Перед монтажом проверяется горизонтальность опорных площадок и соответствие проекту размеров проемов, ниш и закладных деталей.

Правильное выполнение монтажных операций и соблюдение проектных требований к опиранию и омоноличиванию стыков обеспечивают расчетную работу плиты в составе перекрытия.

Правила хранения и транспортировки изделия

Плиты складируются в горизонтальном положении на ровном твердом основании. В местах опирания (под ребрами) устанавливаются деревянные или бетонные прокладки. Прокладки в штабеле должны располагаться строго одна над другой, чтобы исключить изгиб и локальное разрушение кромок.

При транспортировке плиты укладываются на транспортное средство в один ряд с фиксацией от смещения. Перевозка навалом запрещена. Монтажные петли не должны использоваться для крепления растяжек. Погрузка и разгрузка выполняются с исключением ударов и перекосов, особенно в зоне ребер и торцевых участков.
