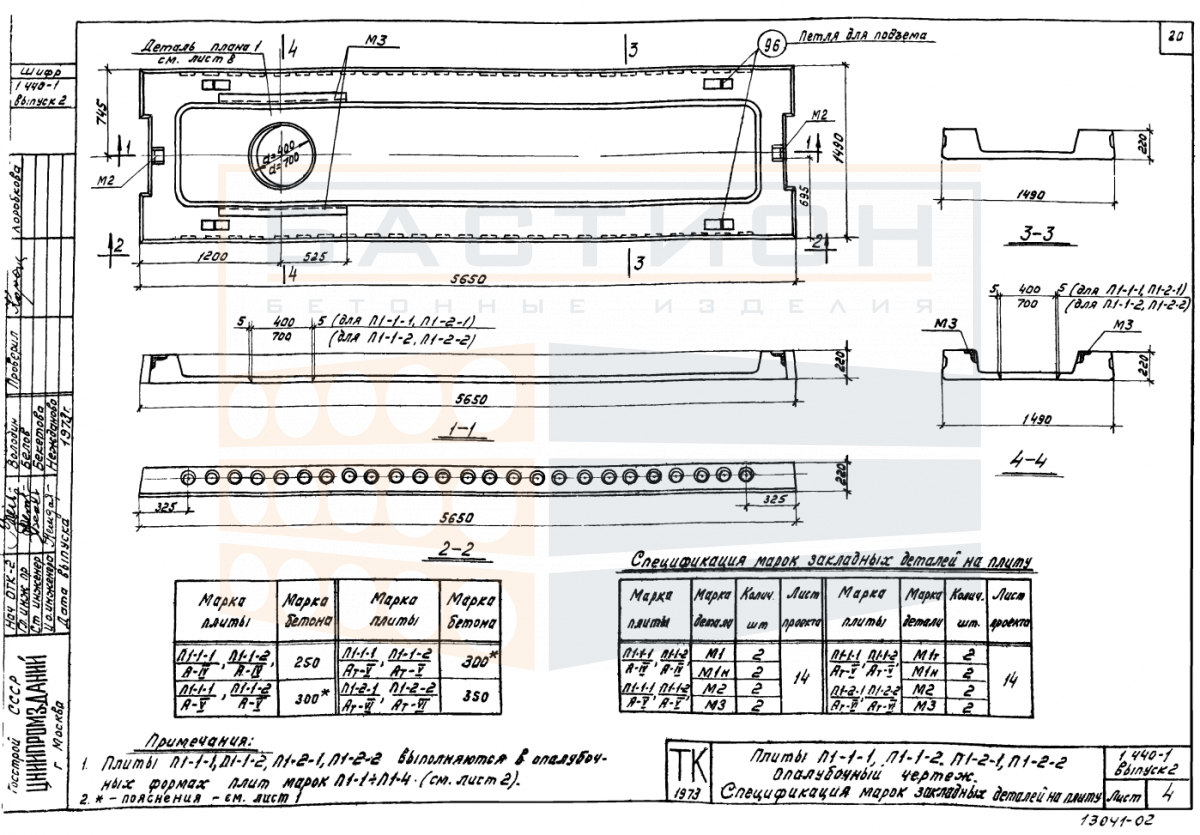

Плита ребристая П 1-1-1 АIV (АV, АтV), серия 1.440-1, выпуск 2

Плита ребристая П 1-1-1 АIV (АV, АтV) — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажного или покрытия перекрытия. Изделие относится к типовым решениям серии 1.440-1, выпуск 2, и предназначено для восприятия нагрузок от пола, перегородок, оборудования и передаче их на несущие стены или ригели. Основными конструктивными элементами плиты являются продольные ребра, которые обеспечивают жесткость и несущую способность при изгибе.

Применение плиты П 1-1-1 предусматривает опирание ребер на несущие конструкции: стены, балки или ригели. Глубина опирания и узлы сопряжения определяются по проектной документации серии. Ошибки при монтаже, такие как недостаточная глубина опирания или неправильная ориентация ребер, могут привести к снижению несущей способности и образованию трещин. Масса изделия 2500 кг требует использования грузоподъемной техники соответствующей грузоподъемности.

Область применения и технические особенности

Монтаж плиты выполняется в проектное положение с соблюдением требований к опорным зонам. Перед установкой проверяются отметки опорных площадок и их горизонтальность. Строповка осуществляется за монтажные петли, расположение которых соответствует проекту. После установки выполняется анкеровка и омоноличивание стыков для обеспечения совместной работы перекрытия.

• Опирание ребер плиты производится на несущие конструкции по схеме, заданной проектом; глубина опирания контролируется по рабочей документации серии.
• Продольные ребра совместно с полкой образуют жесткое сечение, воспринимающее изгибающие моменты и поперечные силы от эксплуатационных нагрузок.
• При монтаже необходимо обеспечить проектное положение плиты, исключить перекос и опирание на слабые кромки, так как это может привести к повреждению бетона в опорной зоне.
• Стыки между плитами омоноличиваются после установки; для компенсации температурных деформаций могут предусматриваться деформационные швы.
• Монтажные петли используются для строповки; после установки петли отгибаются или срезаются, если это не противоречит проекту.
• Перед монтажом проверяется состояние опорных площадок и их соответствие проектным отметкам; основание должно быть очищено от загрязнений.
• При складировании плит на стройплощадке необходимо располагать прокладки в местах расположения ребер во избежание прогиба полки.

Соблюдение этих требований обеспечивает долговечность перекрытия и предотвращает появление дефектов в процессе эксплуатации.

Правила хранения и транспортировки изделия

Плиты П 1-1-1 складируются в горизонтальном положении на ровном основании, исключающем неравномерную осадку. Прокладки укладываются в местах расположения ребер, при этом прокладки нижележащего ряда должны располагаться строго вертикально над прокладками вышележащего. Высота штабеля ограничивается условиями сохранности нижних изделий и определяется проектом складирования. Запрещается складирование плит с опиранием на полку или на слабые кромки.

Транспортирование плит осуществляется в горизонтальном положении с фиксацией от смещения. Погрузка производится с использованием грузозахватных устройств за монтажные петли. Запрещается перевозка навалом, сбрасывание и удары по кромкам изделий. Перед погрузкой проверяется состояние петель и целостность бетона. Расположение прокладок в транспортном средстве должно соответствовать опорным зонам плиты.
