Плита ребристая П 4-1-2 АIV (АV (3), АтV (3), АV (2), АтV (2), АтVI, П7), серия 1.440-1, выпуск 3

Плита ребристая П 4-1-2 АIV — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования покрытий и перекрытий в каркасных зданиях промышленного и гражданского назначения. Изделие относится к серии 1.440-1, выпуск 3, которая регламентирует типоразмеры и конструктивные решения ребристых плит для пролетов до 6 м.

Ребристая плита П 4-1-2 воспринимает нагрузки от вышележащих конструкций, оборудования и людей, передавая их через опорные зоны на ригели, балки или стены. Отсутствие целостности ребер или неправильная ориентация плиты при монтаже могут привести к перераспределению усилий в несущем каркасе, поэтому проектная схема опирания должна быть строго соблюдена.

Область применения и технические особенности

Монтаж плиты выполняют на выровненные опорные поверхности с проектным шагом несущих элементов. Опирание должно осуществляться строго вдоль продольных ребер; поперечное опирание не допускается. Торцевые зоны плит требуют особого внимания при строповке и разгрузке для предотвращения сколов бетона, снижающих несущую способность опорных участков. Швы между плитами замоноличиваются бетоном после установки, обеспечивая совместную работу перекрытия. В теле изделия предусмотрено отверстие диаметром 400 мм, предназначенное для пропуска инженерных коммуникаций; его положение и использование согласовывают с проектом.

• Изделие работает в составе сборного каркаса, передавая нагрузку на ригели или балки по схеме свободного опирания.
• Продольные ребра воспринимают изгибающие моменты; толщина полки подобрана исходя из местной прочности на продавливание.
• Монтаж выполняется краном с использованием всех монтажных петель, строповка — за четыре точки, исключая перекос.

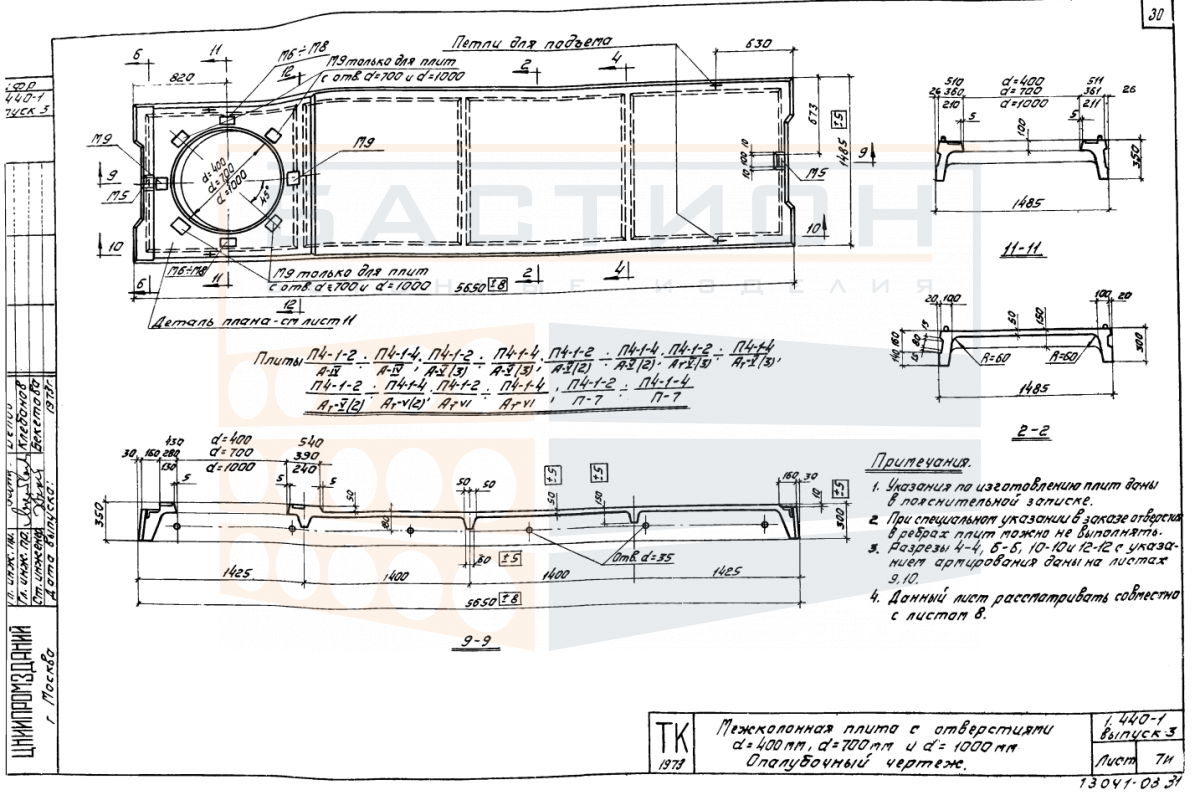

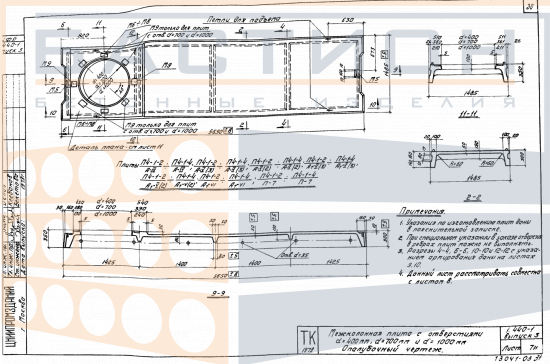

• Геометрия плиты (длина 5650 мм, ширина 1485 мм, высота 300 мм) позволяет укладывать её в стандартную сетку колонн с шагом 6 м.
• Запрещено опирать плиту на ребро или устанавливать на неподготовленные опоры; требуется бетонная подготовка по металлическим опорным пластинам.
• Отверстие диаметром 400 мм не должно использоваться для не предусмотренных проектом прокладок; при отсутствии коммуникаций отверстие бетонируется.

Соблюдение указанных правил обеспечивает проектную несущую способность перекрытия и исключает деформации, связанные с неправильным монтажом или нарушением условий эксплуатации.

Правила хранения и транспортировки изделия

Плиты складируются в горизонтальном положении на ровном твердом основании, исключающем неравномерные просадки. В качестве прокладок применяются деревянные брусья, уложенные строго в местах расположения продольных ребер; совпадение прокладок по вертикали в штабеле обязательно для предотвращения изгибающих напряжений. Плиты штабелируются с учетом массы изделия и несущей способности основания, без превышения допустимой нагрузки на нижний ряд.

Транспортировка осуществляется в положении, соответствующем проектному (плашмя), с фиксацией от смещения и ударов. Крепление выполняется через монтажные петли или за ребра с использованием мягких строп. Запрещается перевозка навалом или опирание на выступающие части полки. Погрузка и выгрузка производятся краном, без сбрасывания или скольжения по наклонной плоскости.
