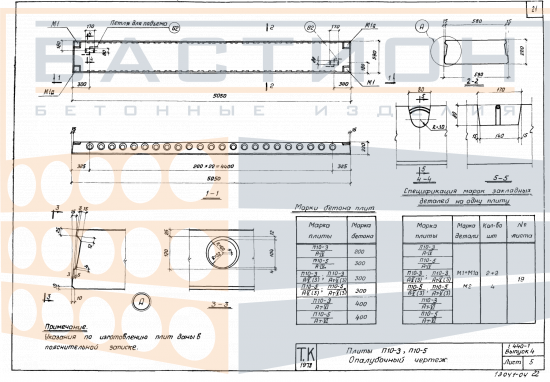

Плита ребристая П 10-5 АIV (АV (3), АтV (3), АтVI), серия 1.440-1, выпуск 4

Плита ребристая П 10-5 АIV (АV (3), АтV (3), АтVI) серии 1.440-1 выпуск 4 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажных перекрытий и покрытий в промышленных и гражданских сооружениях. Изделие относится к ребристому типу, где продольные и поперечные ребра работают как элементы жесткости, воспринимающие изгибающие нагрузки от собственного веса, пола, оборудования и временных воздействий, передавая усилия на несущие стены, балки или ригели.

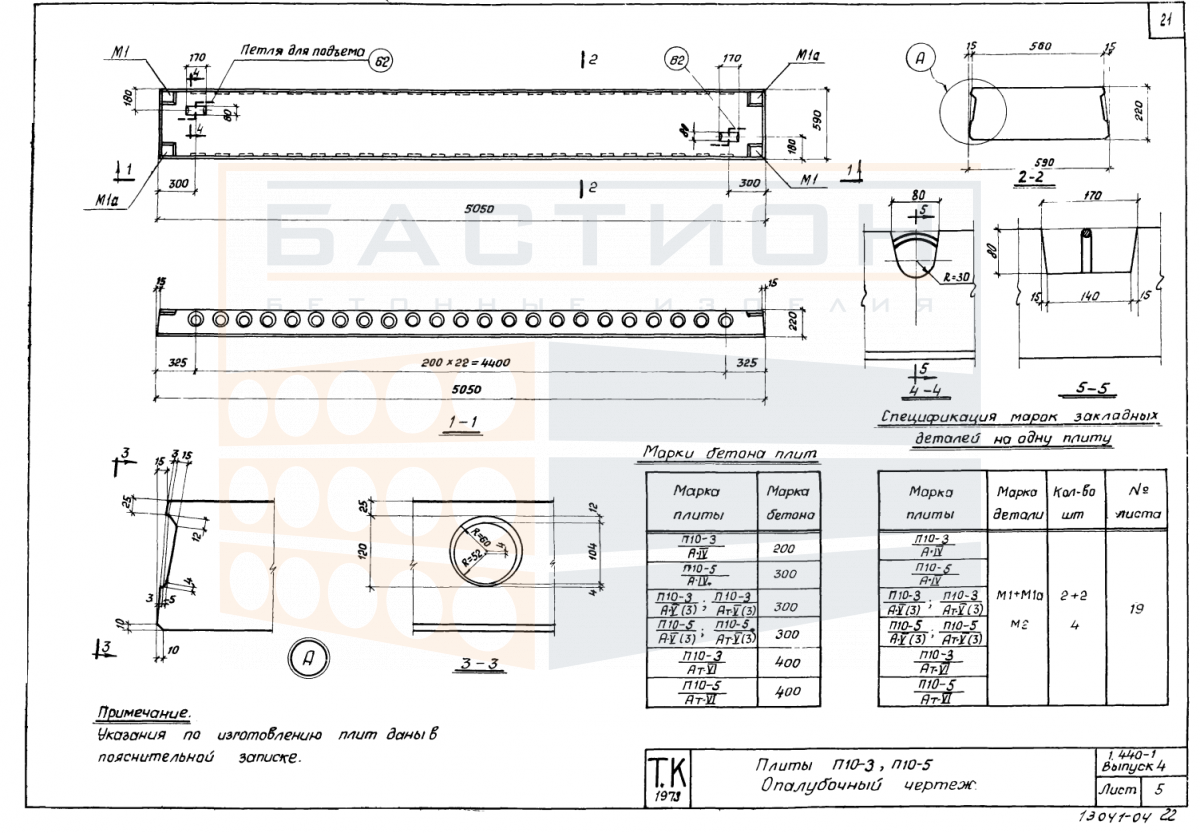

Конструкция плиты выполнена из тяжелого бетона со стальным армированием, что обеспечивает восприятие расчетных усилий в пролете и опорных зонах. Типоразмер П 10-5 входит в номенклатуру серии 1.440-1 и предназначен для использования в каркасных и бескаркасных зданиях с шагом поперечных несущих конструкций до 6 м. Габаритные параметры (длина 5050 мм, ширина 590 мм, высота 220 мм) и масса 1700 кг позволяют применять плиту в стандартных пролетах с проектным опиранием на консоли колонн, ригели или стены.

Область применения и технические особенности

Монтаж плиты выполняется в проектное положение с опиранием на несущие конструкции по коротким сторонам или по контуру в зависимости от схемы раскладки. Глубина опирания и длина заделки в стены или на ригели задаются рабочими чертежами серии. При установке необходимо обеспечить совпадение монтажных и проектных отметок, а также горизонтальность верхней полки для распределения нагрузки. Стыки между смежными плитами заполняются бетоном или цементно-песчаным раствором по проектному указанию. Ребристая конфигурация требует обязательного контроля положения ребер: они должны быть направлены вниз, в сторону работающей нагрузки, и не могут повреждаться при строповке.

• Плита работает в пролете между опорами как балка таврового сечения с полкой в сжатой зоне, что типично для ребристых элементов перекрытия.
• Опорные торцевые зоны содержат закладные детали и анкерные выпуски для соединения с ригелями или связевыми элементами по проекту.
• При монтаже не допускается опирание плиты на ребра полкой вверх, так как это меняет расчетную схему работы сечения и снижает несущую способность.
• Транспортировочные и монтажные петли расположены в теле плиты и используются строго по схеме строповки, без перекоса и рывков.
• Хранение в штабеле требует размещения на ровной площадке с прокладками в местах опирания, совпадающими по вертикали для исключения деформации.
• В слабонесущих условиях или при временном складировании на строительной площадке необходимо устраивать распределительные балки или бетонные подкладки под опорные зоны.
• При разгрузке запрещается сбрасывание изделия с высоты и удары по ребрам, полке и торцам, так как это может привести к образованию трещин и сколов.

Таким образом, применение плиты П 10-5 в перекрытиях требует соблюдения проектных параметров опирания и контроля состояния опорных зон. Отклонения от рабочей документации по серии 1.440-1 не допускаются, так как это влияет на распределение усилий в сопряжении с колоннами и ригелями.

Правила хранения и транспортировки изделия

Складирование плит выполняется в горизонтальном положении на ровной твердой площадке, исключающей просадку грунта. Изделия укладываются на прокладки, установленные в местах опирания (обычно на расстоянии 200–300 мм от торцов), которые располагаются строго одна над другой в штабеле. Перекос прокладок может вызвать неравномерное распределение веса и деформацию плит. В целях сохранности полки и ребер не допускается складирование в наклонном или вертикальном положении, а также опирание торцом на грунт.

При транспортировке плиты фиксируются в кузове транспортного средства с помощью инвентарных упоров, исключающих продольное и поперечное смещение. Перевозка навалом не допускается: каждое изделие должно опираться на ложементы или подкладки, соответствующие схеме строповки. Масса элемента 1700 кг требует применения грузоподъемного оборудования с запасом по грузоподъемности не менее 25% и использования траверс при работе с несколькими петлями. Запрещено воздействие на ребра и полку сосредоточенными усилиями, способными вызвать локальные повреждения бетона.
