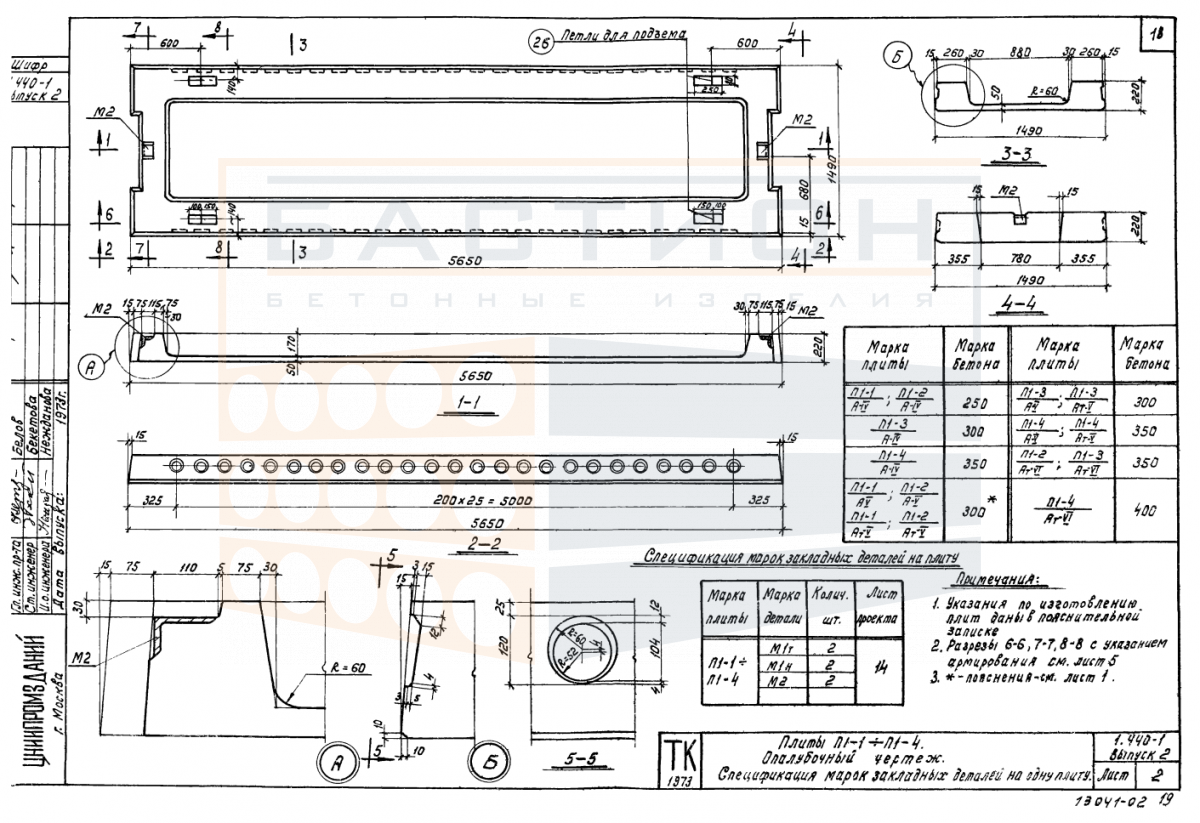

Плита ребристая П 1-3 АIV (АV, АтV, АтVI), серия 1.440-1, выпуск 2

Плита ребристая П 1-3 АIV (АV, АтV, АтVI) серии 1.440-1 выпуск 2 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования перекрытий в промышленных и гражданских объектах. Ребристая конструкция с продольными и поперечными ребрами обеспечивает жесткость и восприятие изгибающих нагрузок при минимальном расходе материала. Внутреннее стальное армирование и тяжелый бетон позволяют элементу работать в составе сборного каркаса, передавая усилия на несущие стены, балки или ригели.

Изделие рассчитано на эксплуатацию в условиях нормальных температур и влажности. При монтаже важно обеспечить проектную глубину опирания и правильную ориентацию ребер — ребра должны быть направлены вниз. Ошибки при выборе типоразмера или нарушение схемы опирания могут привести к перераспределению нагрузок и образованию трещин. Типовые решения серии 1.440-1 предусматривают опирание по контуру или на две стороны, что уточняется по рабочей документации объекта.

Область применения и технические особенности

Плита предназначена для укладки в проектное положение с опиранием на несущие элементы каркаса — ригели, балки или стены. Продольные ребра служат основными несущими элементами, воспринимающими изгибающие усилия; поперечные ребра обеспечивают пространственную жесткость и распределение нагрузки. Монтаж ведется с выверкой по осям и отметкам. Швы между плитами заполняются цементно-песчаным раствором или мелкозернистым бетоном по проекту. Анкеровка плит в каркасе выполняется путем приварки закладных деталей к закладным элементам ригелей или связей.

• Опирание плиты осуществляется на ригели или балки по двум сторонам; проектная глубина опирания и конструкция опорного узла уточняются по рабочей документации.
• Ребра плиты ориентируются вниз; поперечные ребра обеспечивают жесткость при монтаже и в процессе эксплуатации, препятствуя потере устойчивости продольных ребер.
• Закладные детали плиты служат для приварки к ригелям или связям, обеспечивая совместную работу перекрытия в горизонтальной плоскости.
• При монтаже необходимо контролировать горизонтальность установки; перекос плиты приводит к неравномерному распределению нагрузки и может вызвать трещины в ребрах.
• Торцевые участки плиты не должны повреждаться при строповке или складировании, так как они являются зонами передачи усилий на опоры.
• Монтаж плит выполняется с применением траверсы или мягких стропов, исключающих повреждение ребер и монтажных петель.

Применение плит данной серии требует строгого соблюдения проектных решений по опиранию, анкеровке и омоноличиванию стыков. Отклонения от схемы монтажа могут привести к снижению несущей способности перекрытия.

Правила хранения и транспортировки изделия

Плиты складируются в горизонтальном положении на ровном твердом основании. Под опорные зоны укладываются деревянные прокладки, расположенные строго по вертикали. Высота штабеля не должна превышать значений, обеспечивающих сохранность нижних плит.

Транспортирование плит производится в горизонтальном положении с фиксацией от смещения. Используются прокладки в опорных зонах. Запрещается перевозка навалом, а также сброс при разгрузке. Строповка выполняется за монтажные петли с применением равномерно натянутых стропов. Не допускается опирание плит на ребра или торцы.
