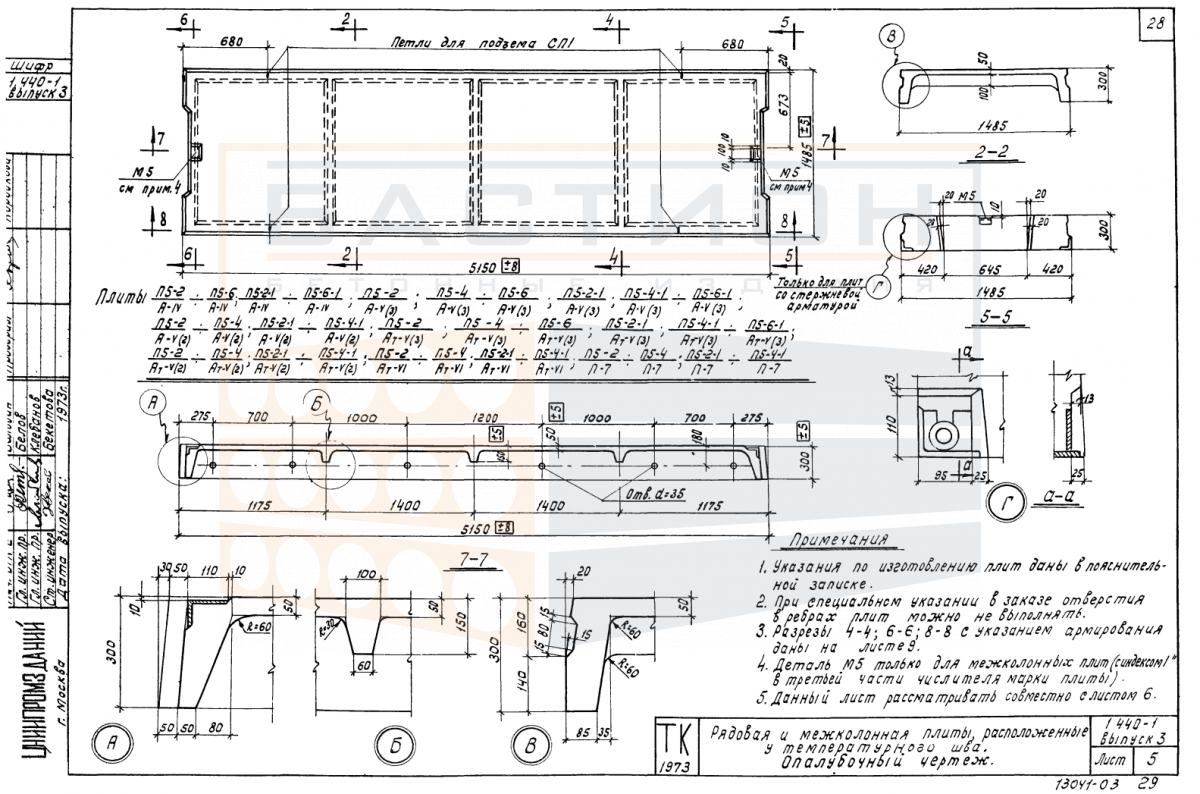

Плита ребристая П 5-6 АIV (АV (3), АтV (3)), серия 1.440-1, выпуск 3

Плита ребристая П 5-6 АIV (АV (3), АтV (3)) серии 1.440-1 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования перекрытий. Продольные и поперечные ребра плиты обеспечивают жесткость и воспринимают изгибающие нагрузки, передавая их на опорные конструкции. Изделие относится к решениям серии 1.440-1, выпуск 3, и предназначено для сборных железобетонных перекрытий промышленных и гражданских зданий.

Применение плиты в составе перекрытия требует точного соблюдения проектных параметров опирания и ориентации. Нагрузки от пола, оборудования, людей и временных воздействий передаются через ребра на стены, балки или ригели. Недостаточная глубина опирания или смещение плиты относительно проектного положения снижают несущую способность и могут привести к деформациям. Монтаж выполняется на подготовленное основание с выверкой по осям и отметкам.

Область применения и технические особенности

Монтаж плиты выполняется на ровное основание с соблюдением проектных отметок и осей. Опирание осуществляется на несущие элементы по рабочим чертежам. После установки выполняется омоноличивание швов и анкеровка арматуры для обеспечения совместной работы плит в составе перекрытия.

• Продольные ребра плиты ориентируются в направлении пролета и передают нагрузку на опорные конструкции; поперечные ребра обеспечивают жесткость и распределение усилий.
• Глубина опирания плиты на несущие стены или ригели должна соответствовать проектному значению; отклонение от проектной схемы опирания снижает несущую способность.
• Торцевые участки плиты и ребра не должны иметь сколов и повреждений, так как это влияет на работу арматуры и сцепление с бетоном.
• Швы между смежными плитами заполняются бетоном или раствором по проекту; омоноличивание обеспечивает совместную работу элементов перекрытия.
• Монтажные петли используются для строповки и подъема; запрещается нагружать петли при несоответствии веса грузоподъемности механизма.
• При транспортировке и хранении плита должна находиться в горизонтальном положении с прокладками в опорных зонах; не допускается опирание на ребра без прокладок.
• Складирование штабелями возможно при условии совпадения прокладок по вертикали и ровного основания; высота штабеля ограничивается устойчивостью и допустимыми нагрузками.

Соблюдение указанных требований при монтаже и эксплуатации обеспечивает расчетную работу плиты в составе перекрытия и исключает перегрузку отдельных участков.

Правила хранения и транспортировки изделия

Хранение плит производится в горизонтальном положении на ровном основании, исключающем деформации. Прокладки из древесины или бетона устанавливаются в местах опирания, соответствующих проектным опорным зонам. Прокладки соседних рядов в штабеле должны располагаться строго по вертикали. Не допускается складирование навалом или с опиранием на ребра.

Транспортировка осуществляется в горизонтальном положении с фиксацией от смещения. Запрещается перевозка навалом и опирание на ребра без прокладок. Погрузка и выгрузка производятся за монтажные петли с равномерным натяжением стропов. Ударные нагрузки и наклон плиты при подъеме не допускаются. Размещение в транспортном средстве должно исключать взаимное смещение элементов.
