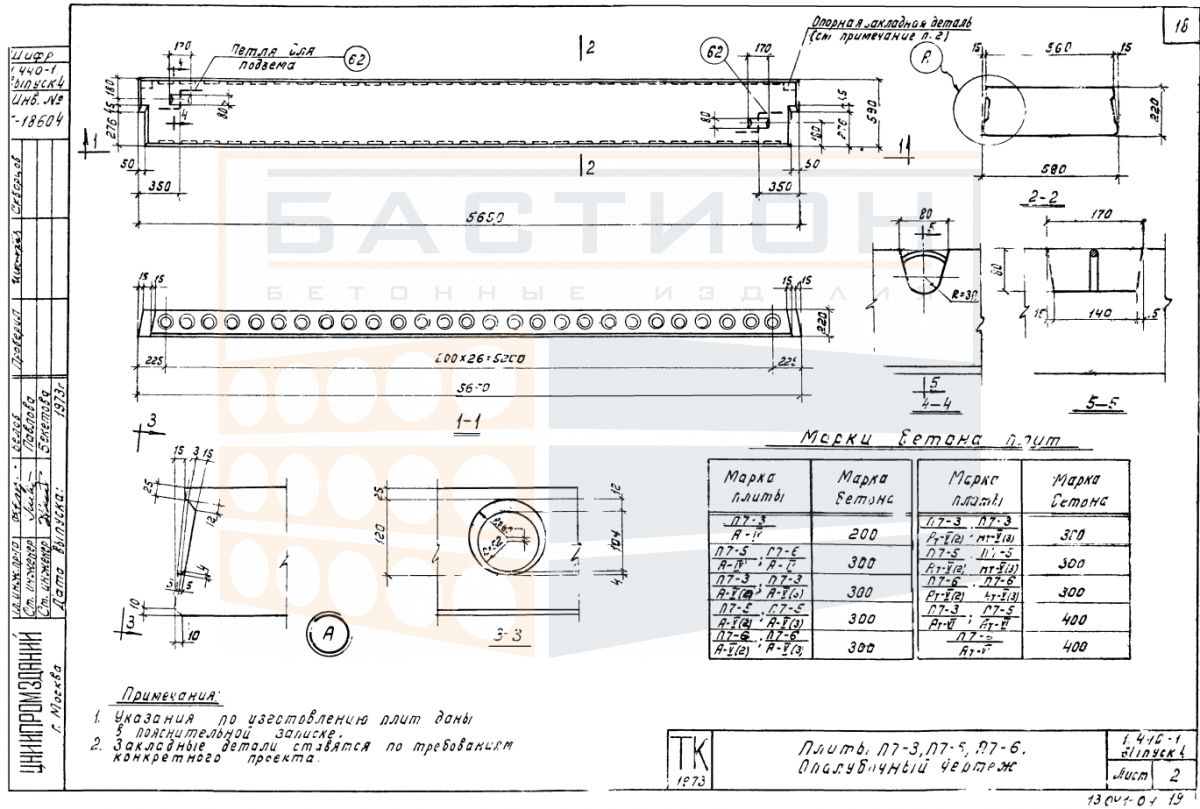

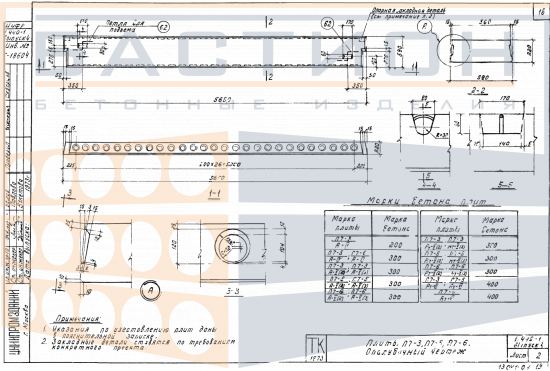

Плита ребристая П 7-3 АIV (АV (3), АтV (3), АV (2), АтV (2), АтVI), серия 1.440-1, выпуск 4

Плита ребристая П 7-3 серии 1.440-1 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажного, чердачного или покрытия. Ребристая конструкция с продольными и поперечными ребрами обеспечивает восприятие изгибающих нагрузок при относительно малом собственном весе. Материал — тяжелый бетон с внутренним стальным армированием, класс арматуры подбирается по проекту в зависимости от расчетных нагрузок.

Изделие предназначено для сборных железобетонных перекрытий зданий различного назначения. Длина плиты 5650 мм при высоте сечения 220 мм определяет рабочий пролет до 6 м при условии проектного опирания. Масса 1900 кг требует применения крана соответствующей грузоподъемности. При монтаже плита опирается на несущие балки, ригели или стены; неправильная глубина опирания или перекос приводят к неравномерному распределению напряжений и снижению несущей способности.

Область применения и технические особенности

Монтаж плит выполняется на подготовленные опорные площадки с выверкой по осям и отметкам. Глубина опирания принимается по рабочей документации и контролируется в процессе установки. Соседние плиты стыкуются по продольным сторонам с заполнением швов раствором. Для анкеровки плит в перекрытии используются арматурные выпуски, которые свариваются или связываются с арматурой ригелей.

• Плита работает в пролете между опорами, передавая вертикальные нагрузки от вышележащих конструкций на несущие элементы.
• Для обеспечения совместной работы смежных плит необходимо омоноличивание продольных швов цементным раствором.
• Арматурные выпуски должны быть защищены от повреждений при транспортировке и хранении, так как они участвуют в анкеровке.
• При монтаже следует контролировать горизонтальность опорных площадок и отсутствие перекосов плиты, чтобы избежать появления крутящих моментов.
• Недопустимо опирание плиты на слабые или невыровненные основания, что может вызвать локальные разрушения ребер или полки.
• Запрещается использовать плиту для опирания на нерасчетные конструкции без проектного обоснования.
• Масса 1900 кг требует применения строповочных устройств, рассчитанных на фактическую нагрузку, и соблюдения схем строповки.

Таким образом, правильное выполнение монтажных операций и соблюдение проектных требований к опиранию гарантируют надежную работу плиты в составе перекрытия.

Правила хранения и транспортировки изделия

Изделия складируются в горизонтальном положении на ровном твердом основании, исключающем просадки. В местах опирания плит по линиям продольных ребер укладываются деревянные прокладки толщиной не менее 20 мм, расположенные строго по вертикали в штабеле. Прокладки устанавливаются под опорными зонами для исключения изгибающих нагрузок на тело плиты. Высота штабеля ограничивается проектом складирования и должна обеспечивать сохранность нижних изделий без остаточных деформаций.

При транспортировке плиты фиксируются в кузове транспортного средства с помощью упоров и ремней, предотвращающих смещение. Перевозка навалом запрещена. Погрузка и выгрузка производятся с использованием траверс или стропов, обеспечивающих равномерное распределение усилий на монтажные петли. Запрещается сбрасывание изделий или их перемещение волоком. Торцы и ребра плит должны быть защищены от ударных нагрузок, повреждающих защитный слой бетона.
