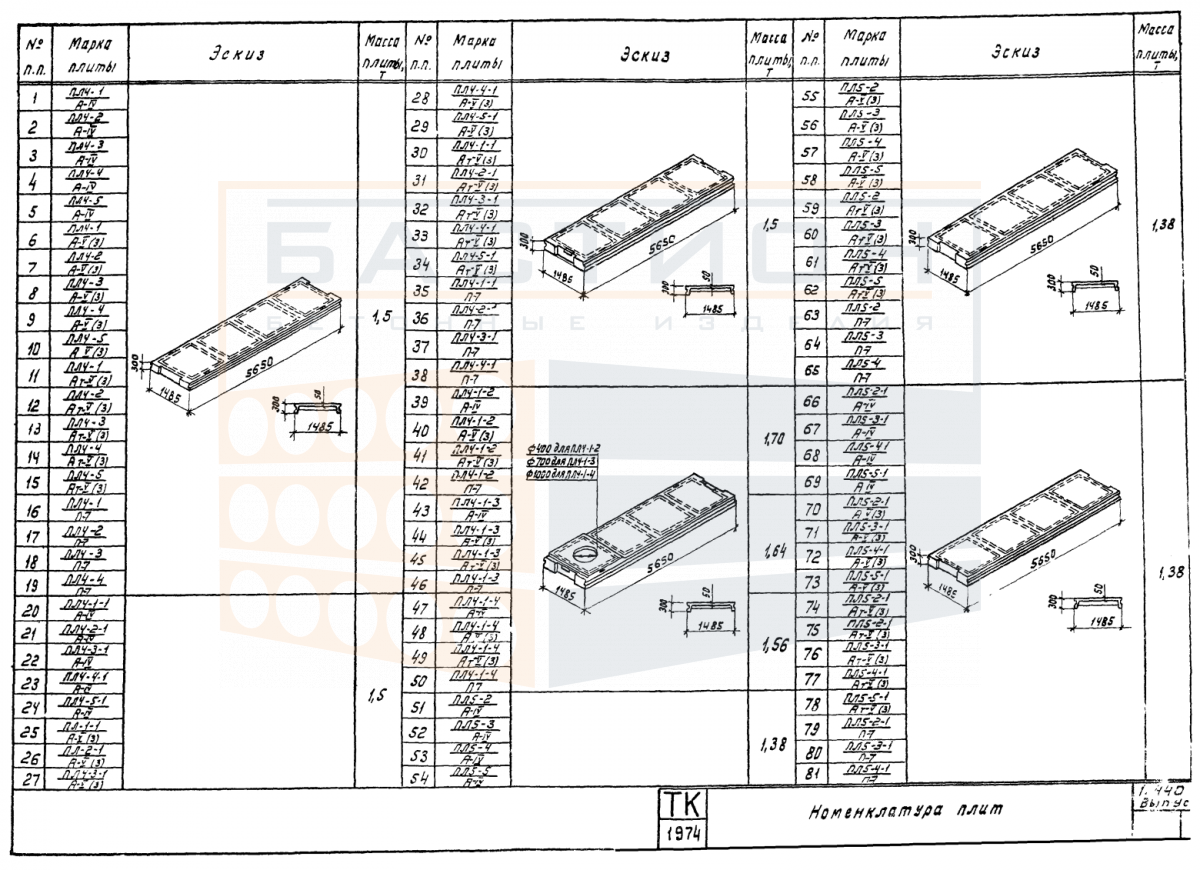

Плита ребристая ПЛ 5-2-1 АIV (АV (3), АтV (3), П7), серия 1.440-1, выпуск 7

Плита ребристая ПЛ 5-2-1 серии 1.440-1 выпуска 7 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования перекрытий в промышленных и гражданских объектах. Продольные ребра обеспечивают жесткость конструкции и восприятие изгибающих нагрузок; плита опирается на несущие стены, балки или ригели и передает на них равномерно распределенную нагрузку от пола, перегородок и оборудования.

Типоразмер ПЛ 5-2-1 относится к решениям серии 1.440-1, выпуск 7, предназначенным для проектирования сборных железобетонных перекрытий. Конструктивная схема предусматривает опирание плиты по двум сторонам; нарушение проектной глубины опирания или перекос при монтаже приводят к неравномерному распределению напряжений в ребрах и могут вызвать образование трещин в опорных зонах. Точные параметры опирания и узлы сопряжения задаются рабочей документацией серии.

Область применения и технические особенности

Плиты укладываются на несущие элементы по выверенным отметкам; перед монтажом проверяется горизонтальность опорных площадок. Фиксация осуществляется с помощью монтажных петель, расположенных в ребрах. После установки швы между смежными плитами заполняются бетоном по проекту, что обеспечивает жесткость диска перекрытия.

• Плита работает в пролете между опорами; продольные ребра воспринимают основную изгибающую нагрузку и передают ее на несущие конструкции.
• Опирание выполняется только по двум сторонам — на стены, балки или ригели; опирание на третью сторону не допускается без проектного обоснования.
• Глубина опирания устанавливается по серии 1.440-1 выпуска 7 и контролируется при монтаже; недостаточное опирание снижает несущую способность.
• Торцевые участки плиты и ребра являются зонами концентрации напряжений; повреждения при строповке или разгрузке не допускаются.
• Швы между плитами омоноличиваются; до набора прочности бетона швов перемещение по перекрытию ограничивается.
• Монтажные петли используются только для подъема и установки; после замоноличивания они обрезаются или изолируются.
• При прокладке инженерных сетей отверстия выполняются только в предусмотренных проектом местах; сверление ребер ослабляет сечение.

Омоноличивание стыков и анкеровка плит в несущих конструкциях выполняются по проектным решениям; до завершения этих работ перекрытие не считается работающим как единый диск. Соблюдение схемы опирания и последовательности монтажа — обязательное условие проектной надежности.

Правила хранения и транспортировки изделия

Плиты складируются в горизонтальном положении на ровном твердом основании. Под каждое изделие в местах, соответствующих опорным зонам, укладываются деревянные или резиновые прокладки; их вертикальное расположение должно совпадать во всех рядах штабеля. Высота штабеля определяется по схеме складирования с учетом массы плиты и устойчивости нижнего ряда. Ребра и торцы защищаются от ударов и сколов.

При транспортировке плиты размещаются в кузове в проектном положении (ребрами вверх) на прокладках, исключающих касание металла кузова. Фиксация осуществляется инвентарными ремнями или упорами для предотвращения продольного и поперечного смещения. Погрузка и выгрузка производятся за монтажные петли; запрещается сбрасывание изделий, кантование на ребро и перевозка навалом. Ударные нагрузки и резкие торможения при перевозке не допускаются.
