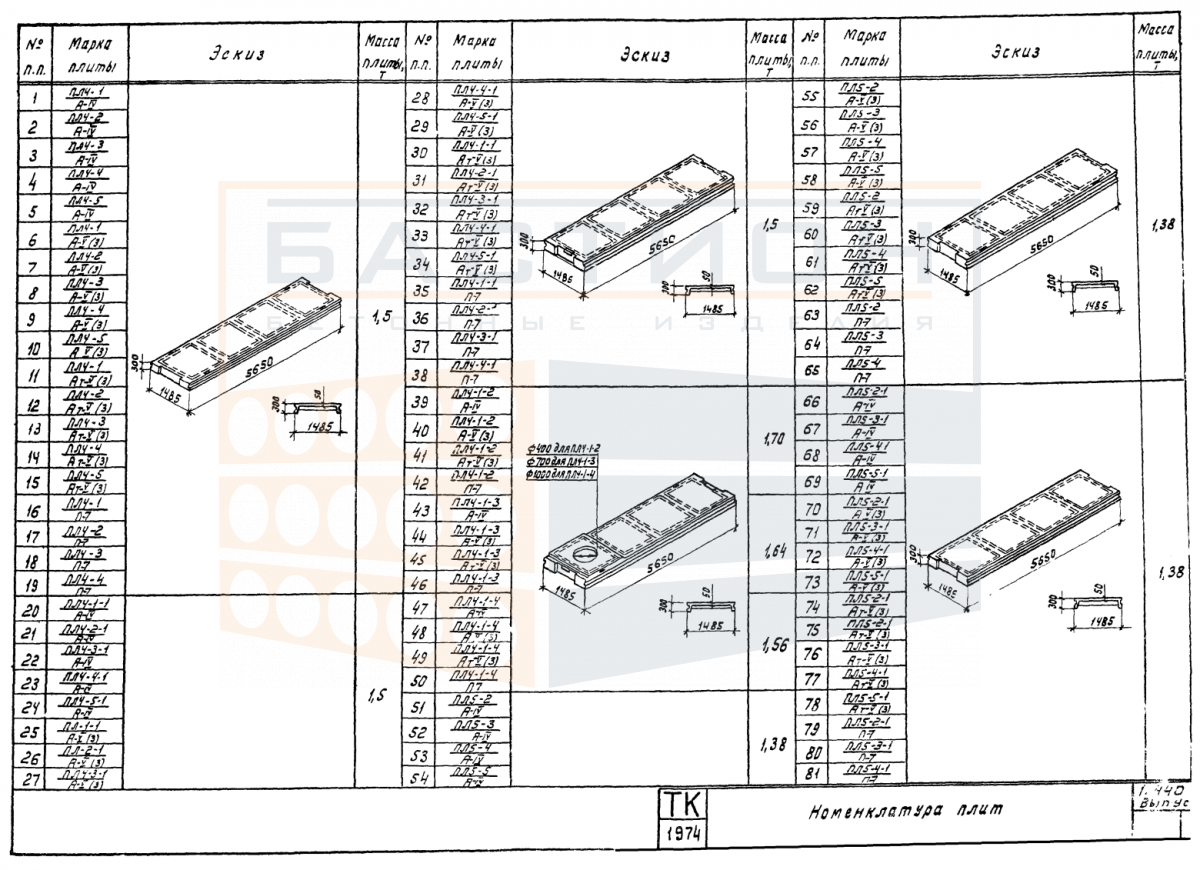

Плита ребристая ПЛ 4-1-3 АIV (АV (3), АтV (3), П7), серия 1.440-1, выпуск 7

Плита ребристая ПЛ 4-1-3 — это железобетонный сборный элемент горизонтальной несущей системы здания, используемый для формирования межэтажных перекрытий в промышленных и гражданских объектах. Изделие относится к серии 1.440-1, выпуск 7, и предназначено для восприятия вертикальных нагрузок от вышележащих конструкций, оборудования и людей с последующей передачей усилий на несущие стены, балки или ригели.

Конструкция плиты включает продольные и поперечные ребра, обеспечивающие жесткость и распределение нагрузки. В теле плиты предусмотрено технологическое отверстие диаметром 700 мм, позволяющее пропускать вертикальные инженерные коммуникации (трубопроводы, воздуховоды) без нарушения целостности перекрытия. Такая компоновка исключает необходимость дополнительных пробивок и ослабления конструкции на месте монтажа.

Область применения и технические особенности

Плита применяется в перекрытиях зданий с несущими стенами, балками или ригелями. Монтаж осуществляется с опиранием на несущие конструкции по типовым проектным решениям. При установке необходимо обеспечить проектную глубину опирания и выровнять плиту по горизонтали. После монтажа выполняется анкеровка и омоноличивание стыков для обеспечения пространственной жесткости перекрытия.

• Наличие отверстия диаметром 700 мм позволяет пропускать коммуникации, но требует соблюдения проектного положения и недопустимости смещения плиты при монтаже.
• Ребристая конструкция воспринимает изгибающие нагрузки; ребра должны быть ориентированы вниз при монтаже.
• Опирание плиты должно производиться на несущие элементы по всей длине опорных зон без перекосов.
• Монтажные петли используются только для строповки; после установки петли допускается отгибать или срезать по проекту.
• Запрещается опирание плиты на несущие элементы за пределами опорных площадок или на слабые кромки.
• При монтаже следует проверять соответствие отметок и осей проектному положению.
• Перед укладкой необходимо очистить опорные поверхности и проверить состояние закладных деталей.

Плита должна быть правильно заанкерена и омоноличена в соответствии с проектом для обеспечения совместной работы с другими элементами перекрытия.

Правила хранения и транспортировки изделия

Хранение плит осуществляется в горизонтальном положении на ровном основании, исключающем деформации. Прокладки должны располагаться строго в местах опорных зон, совпадать по вертикали в штабеле и защищать ребра и торцы от повреждений. Отверстие в плите не должно использоваться для складирования посторонних предметов или в качестве опоры.

При транспортировке плиты закрепляются в кузове транспортного средства с фиксацией от смещения и перекоса. Строповка производится только за монтажные петли. Запрещается перевозка навалом и сбрасывание при разгрузке. Подъем должен осуществляться плавно, без рывков и раскачивания.
