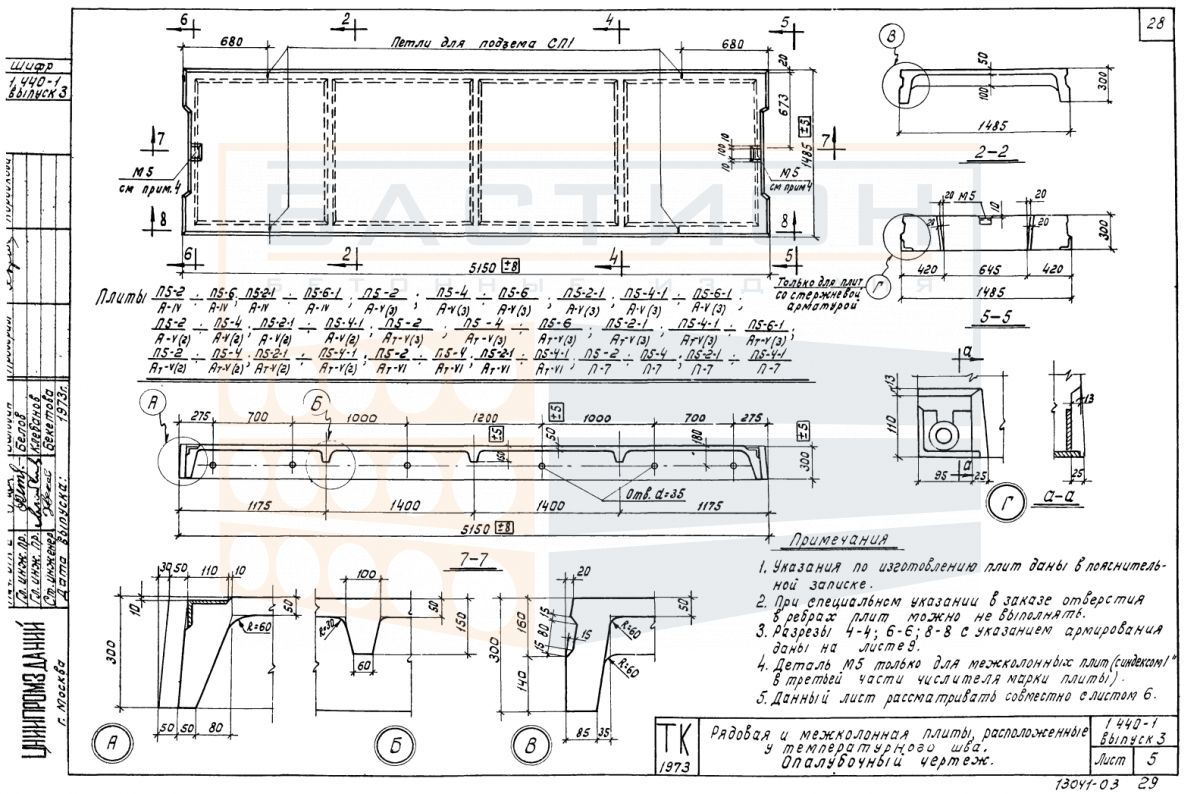

Плита ребристая П 5-5-1 АIV (АV (3), АтV (3)), серия 1.440-1, выпуск 3

Плита ребристая П 5-5-1 АIV (АV (3), АтV (3)) — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажного, чердачного или покрытия в составе сборных каркасов. Изделие относится к серии 1.440-1 выпуск 3, которая разработана для перекрытий производственных и общественных зданий с необходимым шагом несущих конструкций.

Плита рассчитана на восприятие эксплуатационных нагрузок от людей, оборудования, перегородок и передачу их на опорные балки, ригели или стены. Пространственная жесткость обеспечивается за счет продольных и поперечных ребер, формирующих несущий каркас. Ошибки при монтаже, такие как недостаточная глубина опирания или перекос, приводят к перераспределению усилий и снижению несущей способности.

Область применения и технические особенности

Плита монтируется на опорные конструкции с проектным зазором, который впоследствии омоноличивается. Опирание производится по коротким сторонам на ригели или стены из тяжелого бетона. Для строповки используются монтажные петли, расположенные в ребрах несущего каркаса.

• Работает в пролете между несущими опорами, воспринимая изгибающие моменты за счет продольных ребер жесткости;
• Требует проектной глубины опирания, заданной серией 1.440-1, для исключения концентрации напряжений в торцевых зонах;
• Торцевые участки и ребра не должны повреждаться при строповке и разгрузке, так как это снижает прочность при изгибе;
• Сопряжение смежных плит выполняется путем омоноличивания швов, что обеспечивает совместную работу перекрытия и распределение нагрузок;
• Монтажное положение проверяется по осям и отметкам; перекос в горизонтальной плоскости недопустим из-за потери устойчивости ребер;
• Применяется в зданиях с соответствующим шагом колонн или стен, предусмотренным рабочими чертежами серии;
• Пустоты и пазухи плиты не используются для прокладки инженерных коммуникаций без дополнительного проектного обоснования.

Проектные параметры опирания и монтажные узлы уточняются по рабочей документации серии 1.440-1 выпуск 3. При подготовке основания следует учитывать, что неровности площадки не должны превышать допустимых значений.

Правила хранения и транспортировки изделия

Складирование плиты производится в горизонтальном положении на ровном твердом основании. Прокладки из дерева укладываются в опорных зонах по линии ребер; прокладки соседних рядов должны располагаться строго по вертикали. Высота штабеля определяется проектом складирования с учетом массы и устойчивости.

Транспортировка осуществляется в горизонтальном положении с фиксацией от смещения; перевозка навалом не допускается. Погрузка и разгрузка производятся за монтажные петли, запрещается перемещение волоком или с опиранием на слабые кромки. При перевозке следует исключать удары, перекосы и повреждения ребер.
