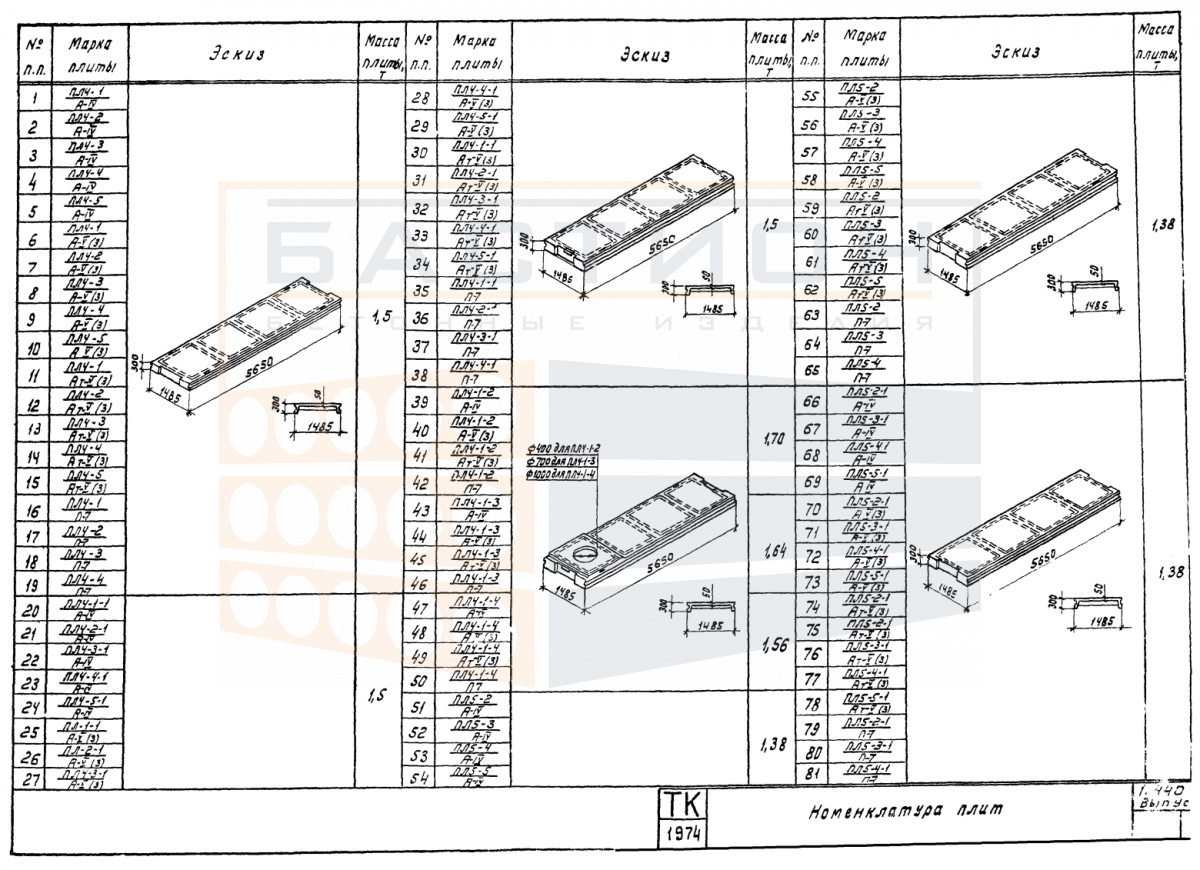

Плита ребристая ПЛ 4-2-1 АIV (АV (3), АтV (3), П7), серия 1.440-1, выпуск 7

Плита ребристая ПЛ 4-2-1 АIV (АV (3), АтV (3), П7) — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажного, чердачного или технического перекрытия. Изделие относится к серии 1.440-1, выпуск 7, что определяет его конструктивные параметры и условия опирания. Работа плиты основана на восприятии вертикальных нагрузок от пола, перегородок, оборудования и временных воздействий с последующей передачей усилий на несущие стены, балки или ригели.

Ребристая конструкция плиты обеспечивает повышенную жесткость при относительно небольшой собственной массе. Продольные ребра работают как изгибаемые элементы, а полка плиты распределяет нагрузку на ребра. Монтаж изделия требует строгого соблюдения проектного положения: ребра должны опираться на несущие конструкции без перекосов. Глубина опирания и узлы сопряжения задаются рабочей документацией серии. Ошибки при установке, такие как недостаточная глубина опирания или повреждение торцевых зон, могут привести к снижению несущей способности.

Область применения и технические особенности

Плита ПЛ 4-2-1 применяется в перекрытиях промышленных и гражданских зданий с шагом колонн или стен, соответствующим длине изделия. Типоразмер рассчитан на пролет между опорами, предусмотренный серией 1.440-1. При монтаже необходимо обеспечить выверку отметок опорных площадок и горизонтальность установки. Сопряжение плит между собой выполняется по швам, заполняемым бетоном по проектному решению. Анкеровка плит в конструкцию здания производится в соответствии с узлами серии.

• Воспринимает нагрузки от вышележащих конструкций и передает их на несущие балки, ригели или стены через опорные зоны ребер.
• Ребра плиты обеспечивают пространственную жесткость и устойчивость перекрытия, работая в пролете между опорами.
• Требует проектной глубины опирания на несущие элементы; точные значения устанавливаются рабочей документацией серии 1.440-1.
• Запрещается монтаж с нарушением ориентации ребер — они должны быть направлены вниз и опираться по всей длине опорной площадки.
• Торцевые участки плиты не должны повреждаться при строповке и разгрузке, так как в них расположены монтажные петли и зоны передачи усилий.
• Швы между плитами заполняются мелкозернистым бетоном для обеспечения совместной работы перекрытия.
• Пустоты в ребрах не предназначены для прокладки коммуникаций, не предусмотренных проектом.

Монтажные работы выполняются с применением крана соответствующей грузоподъемности. Перед установкой проверяется состояние монтажных петель и отсутствие сколов бетона в опорных зонах. Опирание плиты производится на бетонные или металлические опоры с выверкой по осям и отметкам.

Правила хранения и транспортировки изделия

Плиты складируются в горизонтальном положении на ровном твердом основании. Под опорные зоны ребер укладываются деревянные прокладки, расположенные строго по вертикали в штабеле. Высота штабеля не должна превышать допустимую по схеме складирования с учетом массы изделий. Монтажные петли и торцы плит защищаются от повреждений.

При транспортировке плиты фиксируются в кузове от продольного и поперечного смещения. Перевозка навалом запрещена. Погрузка и разгрузка производятся с помощью траверс, исключающих перекос и ударные нагрузки. Не допускается опирание плиты на полку или ребро вне опорных зон.
