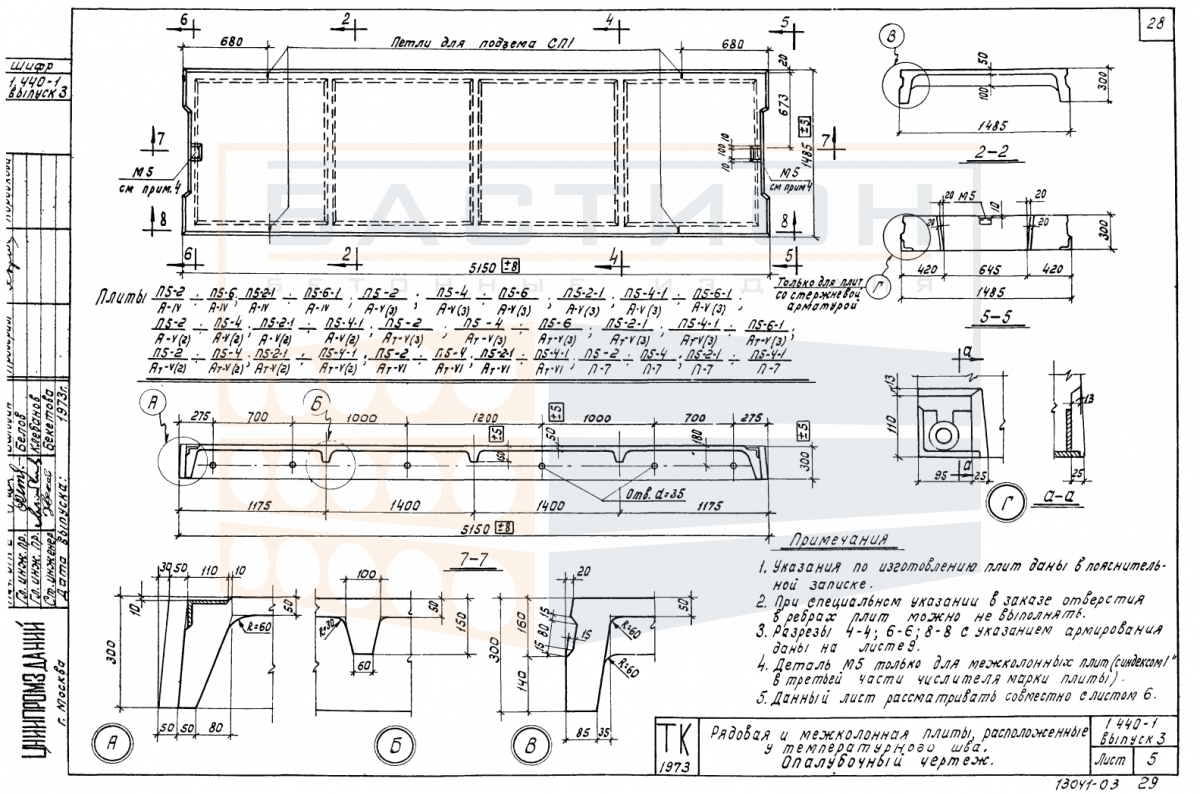

Плита ребристая П 5-6-1 АIV (АV (3), АтV (3)), серия 1.440-1, выпуск 3

Плита ребристая П 5-6-1 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для устройства перекрытий и покрытий. Изделие относится к серии 1.440-1, выпуск 3, и предназначено для восприятия нагрузок от пола, перегородок, оборудования и передачи усилий на несущие стены, балки или ригели.

Конструкция включает продольные и поперечные ребра, обеспечивающие жесткость и сопротивление изгибу при эксплуатации. Правильная ориентация ребер при монтаже и обеспечение проектного опирания исключают перегрузки и деформации. Ошибки при установке, такие как недостаточная глубина опирания или перекос, снижают несущую способность и долговечность перекрытия.

Область применения и технические особенности

Изделие монтируется в составе сборного железобетонного каркаса зданий различного назначения. Опирание осуществляется на несущие конструкции по проектным отметкам с обеспечением передачи вертикальных нагрузок. Сопряжение плит между собой и с опорами требует последующего омоноличивания швов для обеспечения пространственной жесткости перекрытия.

• Работает в пролете между опорами, воспринимая изгибающие нагрузки и передавая их на стены, балки или ригели.
• Требует проектной глубины опирания, которая задается рабочей документацией; отклонения снижают несущую способность.
• Монтажное положение фиксируется по осям и отметкам; перекосы и смещения недопустимы.
• Ребра жесткости обеспечивают сопротивление изгибу, поэтому ориентация плиты при установке должна соответствовать проекту.
• Торцевые зоны и монтажные петли не должны повреждаться при строповке, разгрузке и установке.
• Швы между плитами заполняются бетоном по проекту для перераспределения нагрузок и обеспечения монолитности.
• Пустоты и ребра не используются для прокладки коммуникаций, не предусмотренных проектной документацией.

Соблюдение требований к опиранию и монтажу обеспечивает расчетную работу конструкции в течение всего срока эксплуатации.

Правила хранения и транспортировки изделия

Изделие складируется в горизонтальном положении на ровном твердом основании. Прокладки устанавливаются в местах опорных зон строго по вертикали для предотвращения изгиба и появления трещин. Штабелирование выполняется по схеме, исключающей повреждение ребер и монтажных петель.

При транспортировке плита фиксируется от смещения и ударов. Перевозка навалом запрещена. Крепление осуществляется с учетом массы и геометрии, с применением инвентарных стропов в местах, указанных на изделии. Погрузка и разгрузка проводятся без ударных нагрузок, с контролем сохранности бетонных граней.
