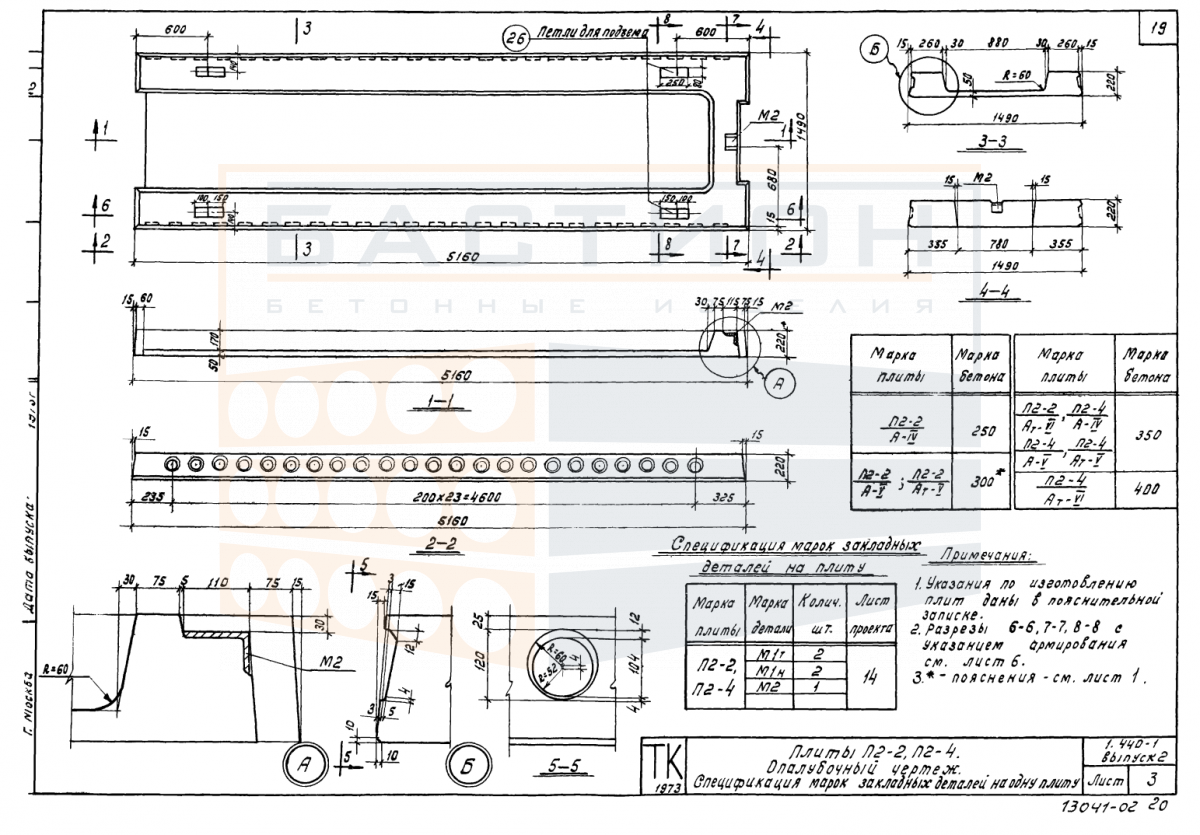

Плита ребристая П 2-4 АIV (АV, АтV, АтVI), серия 1.440-1, выпуск 2

Плита ребристая П 2-4 АIV (АV, АтV, АтVI) серии 1.440-1 выпуск 2 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования междуэтажных, чердачных перекрытий и покрытий. Ребра жесткости воспринимают изгибающие нагрузки и передают усилия на несущие опоры. Изделие изготавливается из тяжелого бетона и внутреннего стального армирования, обеспечивающего работу в пролете.

Данный типоразмер используется в составе сборных железобетонных перекрытий промышленных и гражданских зданий. Плита опирается на ригели, балки или стены, передавая вертикальные нагрузки от пола, оборудования, перегородок и временных воздействий. Неправильное опирание или повреждение торцов снижает несущую способность и может привести к деформации перекрытия. Монтаж выполняется по проектным отметкам с обязательным контролем глубины опирания.

Область применения и технические особенности

Плита монтируется в составе балочных или безбалочных перекрытий с опиранием на несущие конструкции. Ориентация ребер должна соответствовать проектному положению — ребрами вниз или вверх в зависимости от конструктивного решения. Монтажная плоскость выверяется по отметкам, стыки между плитами заполняются бетоном по проекту. При строповке используются монтажные петли, повреждать торцы и ребра не допускается.

• Плита работает в пролете между несущими опорами, воспринимая равномерно распределенные и сосредоточенные нагрузки от вышележащих конструкций и оборудования.
• Глубина опирания назначается по проекту; недостаточное опирание ведет к концентрации напряжений и образованию трещин в опорных зонах.
• Недопустимо смещение оси плиты относительно опор — перекос уменьшает площадь контакта и нарушает расчетную схему работы элемента.
• Торцевые зоны плиты не должны повреждаться при разгрузке и монтаже; сколы в опорной части снижают прочность узла и требуют ремонта.
• При установке смежных плит обеспечивается выравнивание верхней плоскости; ступенька в стыке создает неравномерное распределение нагрузки и может привести к разрушению покрытия пола.
• Швы между плитами заполняются по проектному решению; омоноличивание обеспечивает совместную работу элементов перекрытия и восприятие горизонтальных усилий.
• Ребристая конструкция требует правильной ориентации при монтаже: ребра должны быть обращены в сторону, предусмотренную проектом, иначе нарушается работа элемента на изгиб.

Таким образом, монтаж плиты требует строгого соблюдения проектных параметров опирания и фиксации. Отклонения от схемы установки приводят к перераспределению усилий и снижают долговечность перекрытия.

Правила хранения и транспортировки изделия

Плита складируется в горизонтальном положении на ровном твердом основании. Прокладки устанавливаются в опорных зонах по линии поперечных ребер. Вышележащие изделия укладываются так, чтобы прокладки располагались строго по вертикали, исключая изгибающие нагрузки. Кромки и монтажные петли защищаются от повреждений. Высота штабеля ограничивается условиями устойчивости и грузоподъемностью оборудования.

Транспортировка осуществляется в кузове с фиксацией от смещения. Изделие размещается на деревянных брусьях или других прокладках в зонах опирания. Перевозка навалом не допускается. Погрузка и разгрузка производятся с применением грузозахватных приспособлений за монтажные петли. Ударные нагрузки, сбрасывание и волочение по поверхности исключаются для сохранения целостности конструкции.
