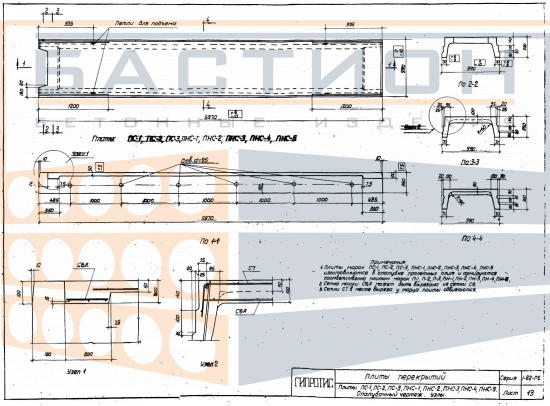

Плита ребристая ПС 3, серия 1-82, альбом V

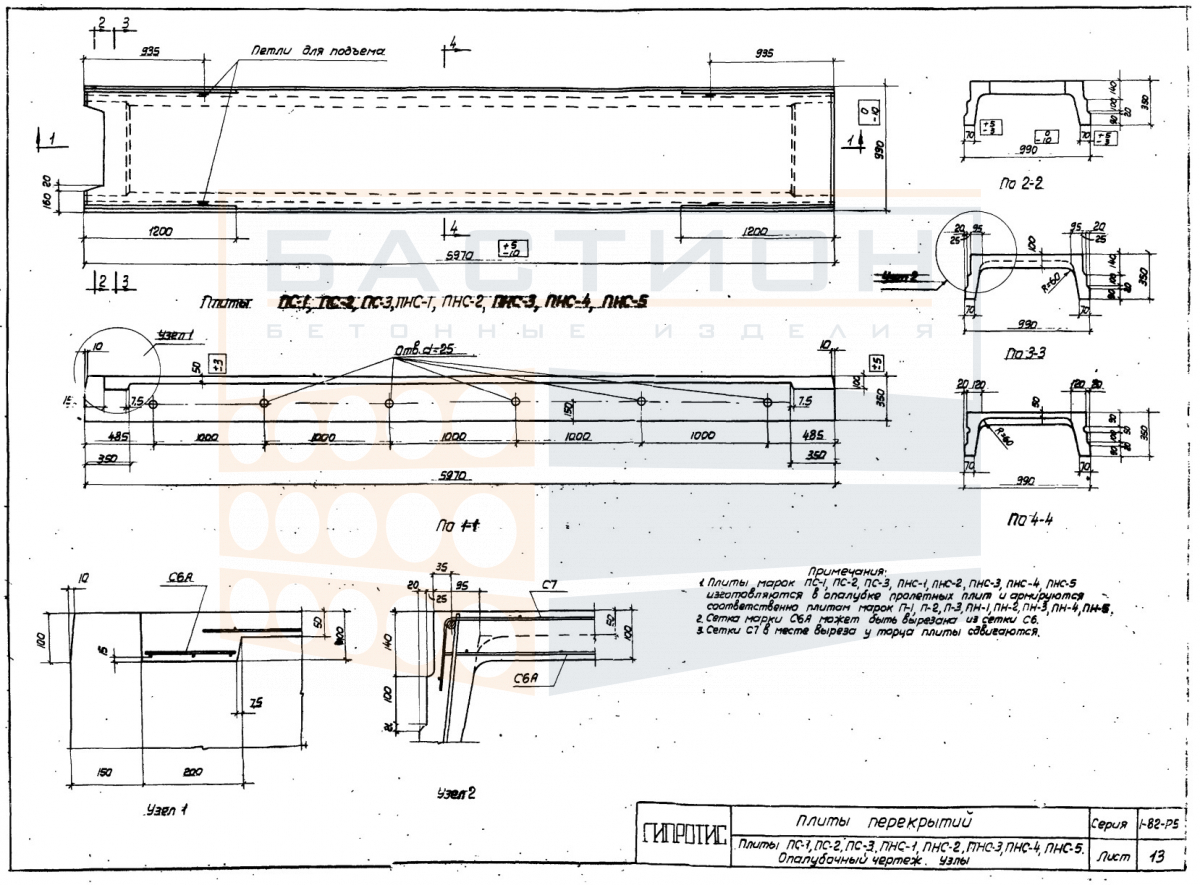

Плита ребристая ПС 3 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажного, чердачного или покрытия в промышленных и гражданских сооружениях. Изделие относится к серии 1-82 (альбом V) и предназначено для восприятия нагрузок от пола, перегородок, оборудования и временных воздействий с последующей передачей усилий на несущие опоры (балки, ригели или стены). Конструкция с продольными ребрами обеспечивает повышенную жесткость и несущую способность при относительно меньшей собственной массе по сравнению со сплошными плитами.

Плита рассчитана на пролет рабочего положения и требует проектного опирания по коротким сторонам. Ориентация ребер должна соответствовать направлению несущих элементов. При монтаже необходима проверка отметок опорных площадок и обеспечение проектной глубины опирания (не менее 100 мм для кирпичных стен, по проекту). Ошибки в опирании или отклонение ребер от вертикали могут привести к снижению несущей способности и образованию трещин. Торцевые участки и ребра следует оберегать от повреждений при строповке и разгрузке.

Область применения и технические особенности

Монтаж плиты выполняется в соответствии с проектом производства работ. Укладка осуществляется на выровненное основание с использованием цементно-песчаной постели или опорных площадок. Сопряжение плит между собой и с несущими конструкциями требует омоноличивания швов и анкеровки по проектному решению.

• Ребристая конструкция плиты ПС 3 работает в пролете между опорами, воспринимая изгибающие нагрузки за счет продольных ребер и полки.
• Опирание производится только на короткие стороны; длинные стороны не предназначены для восприятия вертикальных нагрузок.
• Проектная глубина опирания устанавливается рабочей документацией; недостаточное опирание или опирание на неподготовленное основание недопустимы.
• При монтаже необходимо обеспечить совпадение осей плиты с разбивочными осями здания; перекосы и смещения снижают надежность узла.
• Швы между смежными плитами заполняются бетоном класса не ниже проектного с обязательным уплотнением; при необходимости выполняется анкеровка закладных деталей.
• Повреждение ребер, полки или монтажных петель в процессе транспортировки, складирования или установки требует выбраковки изделия или ремонта по специальной технологии.
• Для подъема и перемещения плиты используются только штатные монтажные петли; захват за ребра или полку запрещен.

Применение плит ребристых ПС 3 по серии 1-82 (альбом V) обеспечивает унификацию перекрытий в зданиях с шагом колонн 6 м. Перед монтажом необходимо проверить соответствие типоразмера проектному решению и схеме раскладки.

Правила хранения и транспортировки изделия

Плиты складируются в горизонтальном положении на ровном твердом основании. Под ребра в опорных зонах укладываются деревянные прокладки сечением не менее 50x50 мм. Прокладки располагают строго по одной вертикали в каждом ряду. Высота штабеля ограничивается допустимой нагрузкой на нижние изделия и условиями безопасности, обычно не более 2-3 рядов. Ребра и торцевые грани должны быть защищены от повреждений.

Транспортировка осуществляется в кузове автомобиля с фиксацией от продольных и поперечных смещений. Плиты укладывают опорными зонами на подкладки; перевозка навалом или с опорой на полку не допускается. При погрузке и выгрузке строповка производится за все монтажные петли одновременно, без рывков и раскачивания. Сбрасывание и удары о борта и другие конструкции исключаются.
