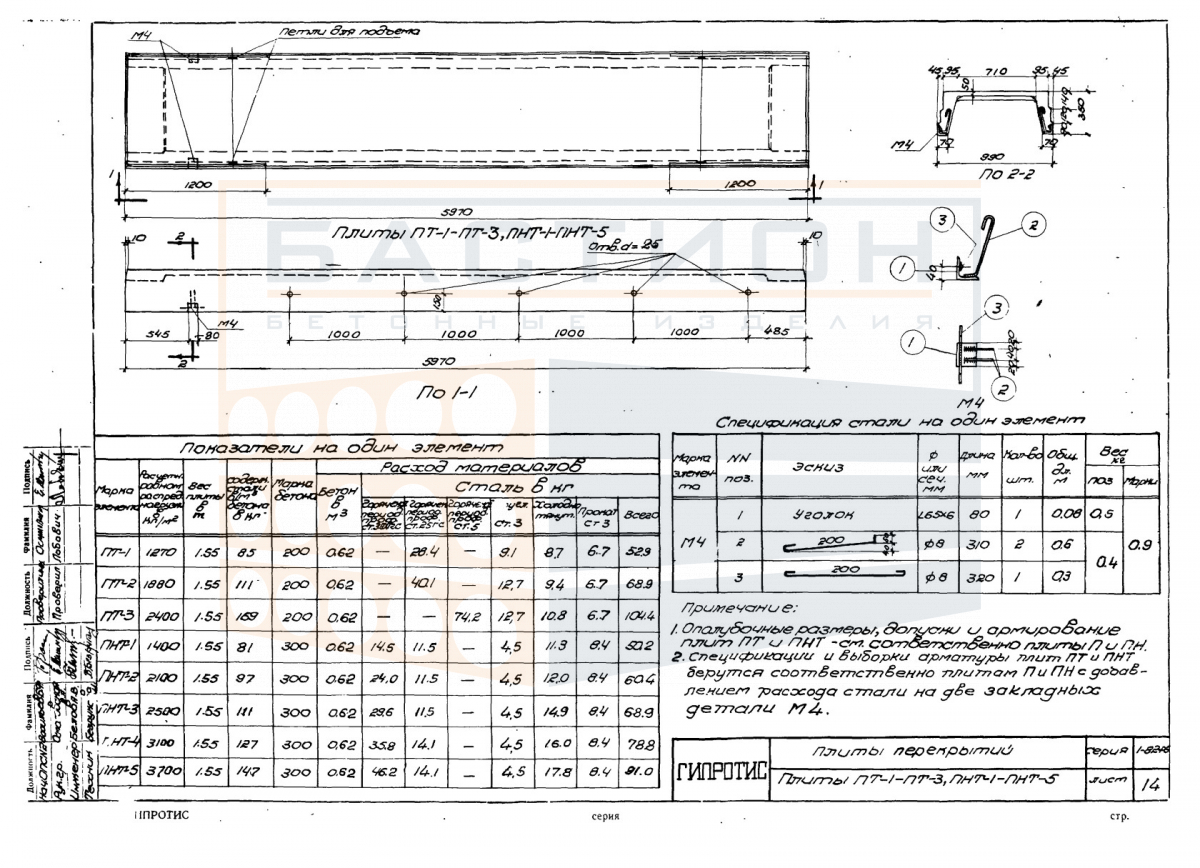

Плита ребристая ПНТ 5, серия 1-82, альбом V

Плита ребристая ПНТ 5 серии 1-82 альбом V — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажных, чердачных или технических перекрытий. Ребристая конструкция с продольными и поперечными рёбрами обеспечивает жёсткость и позволяет перекрывать пролёты с минимальным расходом материала. Типоразмер относится к серии 1-82, разработанной для применения в промышленных и гражданских зданиях.

Изделие воспринимает нагрузки от пола, перегородок, оборудования и временных воздействий, передавая их через рёбра на несущие стены, балки или ригели. Недостаточная глубина опирания или повреждение торцов при монтаже снижают несущую способность и могут привести к образованию трещин. Правильная выверка положения и омоноличивание швов обеспечивают совместную работу плит в составе перекрытия.

Область применения и технические особенности

Монтаж плиты выполняется в проектное горизонтальное положение с опиранием рёбер на опорные конструкции. Рёбра должны быть ориентированы в направлении пролёта. Требуется выверка положения по осям и отметкам. Между плитами предусматриваются швы, заполняемые бетоном для совместной работы.

• Плита работает в пролёте между опорами, воспринимая изгибающие нагрузки за счёт продольных рёбер, являющихся основными несущими элементами.
• Опирание осуществляется на подготовленные поверхности балок или ригелей с глубиной, заданной проектом; отклонение от проектного положения не допускается.
• Торцевые зоны плиты содержат анкерные выпуски арматуры и не должны повреждаться при строповке, разгрузке и монтаже.
• Швы между смежными плитами заполняются мелкозернистым бетоном для обеспечения жёсткости перекрытия и распределения нагрузок.
• Пустоты между рёбрами могут использоваться для прокладки инженерных сетей только при наличии проектного усиления, исключающего ослабление сечения.
• Подъём плиты выполняется за монтажные петли с использованием траверсы, исключающей перекос и ударные нагрузки на изделие.
• При монтаже необходим контроль отметок опорных площадок и отсутствия перекосов плиты для обеспечения равномерного опирания.

Соблюдение технологии монтажа и омоноличивания швов предотвращает возникновение трещин и неравномерных осадок перекрытия, обеспечивая проектную долговечность конструкции.

Правила хранения и транспортировки изделия

Плиты складируются в горизонтальном положении на ровном твёрдом основании. Под рёбра в опорных зонах укладываются деревянные прокладки. Прокладки между рядами должны располагаться строго по вертикали, чтобы избежать изгибающих нагрузок от вышележащих изделий. Высота штабеля ограничивается условиями устойчивости и устанавливается в соответствии с требованиями погрузочно-разгрузочных работ.

Транспортировка осуществляется в горизонтальном положении с фиксацией изделий от продольного и поперечного смещения. Перевозка навалом не допускается. Погрузка и выгрузка производятся с использованием грузоподъёмного оборудования, оборудованного траверсами. Запрещается сбрасывать плиты и перемещать их волоком. Монтажные петли не должны подвергаться ударным нагрузкам.
