Плита ребристая ПН 2 с отверстиями, серия 1-82, альбом V

Плита ребристая ПН 2 с отверстиями — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажного, чердачного или технического перекрытия в промышленных и гражданских сооружениях. Изделие относится к серии 1-82, альбом V, и предназначено для восприятия эксплуатационных нагрузок от пола, оборудования и перегородок с последующей передачей усилий на несущие стены, балки или ригели. Наличие технологических отверстий позволяет пропускать инженерные коммуникации без нарушения целостности конструкции перекрытия.

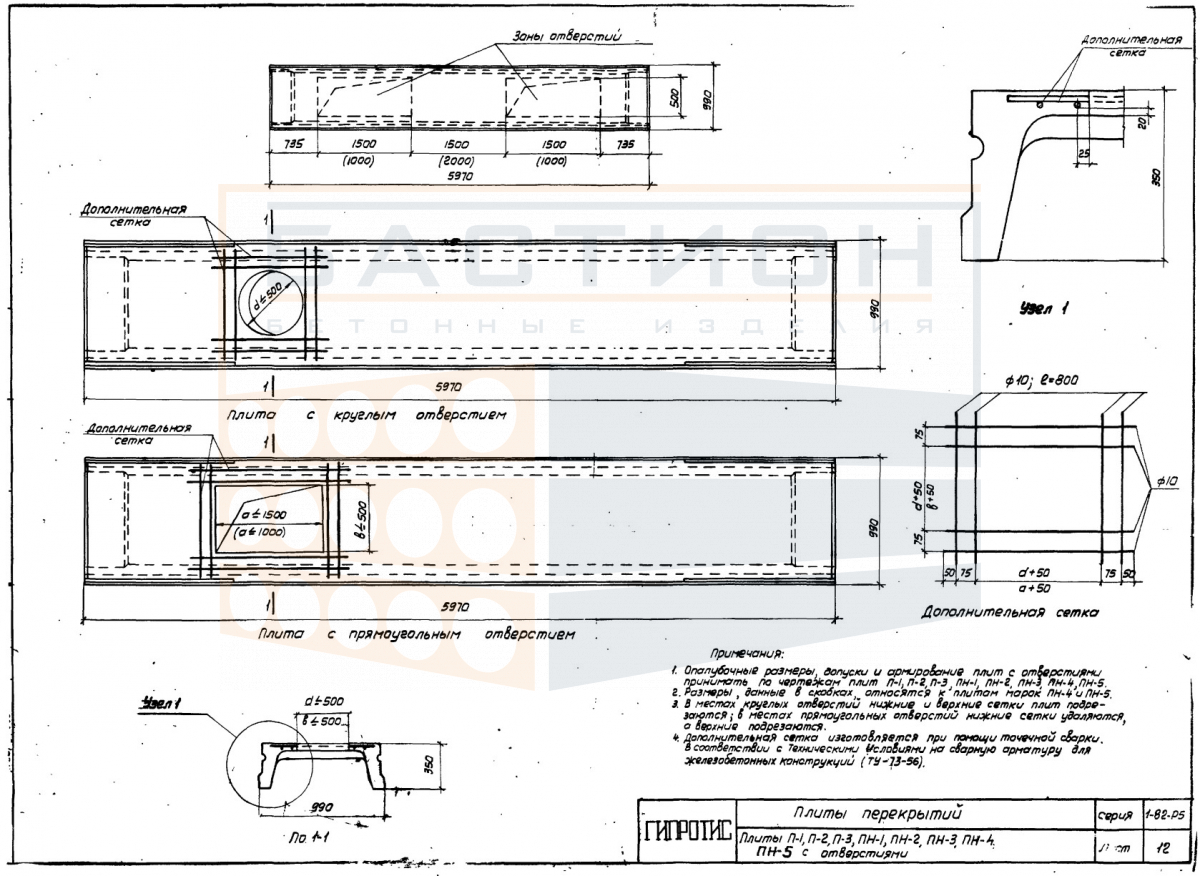

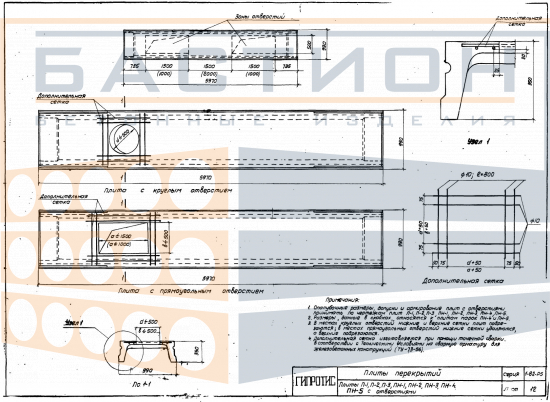

Рёбра жёсткости, расположенные вдоль плиты, обеспечивают повышенную несущую способность при относительно небольшой массе, что снижает нагрузку на опорные элементы. Плита ПН 2 применяется в каркасных и бескаркасных зданиях с опиранием на поперечные или продольные несущие конструкции. Неправильный выбор глубины опирания или монтаж на неподготовленное основание приводят к перераспределению напряжений и образованию трещин в опорных зонах. Поэтому установка плиты должна выполняться в строгом соответствии с рабочими чертежами серии 1-82.

Область применения и технические особенности

Монтаж плиты осуществляется на выровненную поверхность несущих опор с обязательным применением цементно-песчаного раствора для равномерного распределения давления. Опирание рёбер производится на стены, балки или ригели; проектная глубина опирания задаётся документацией серии. После установки швы между смежными плитами заполняются бетоном с последующим уплотнением для обеспечения монолитности диска перекрытия. Анкеровка плит в несущие конструкции выполняется по проектному решению – это исключает горизонтальные смещения и повышает пространственную жёсткость здания.

• Рёбра плиты работают как главные изгибаемые элементы, воспринимающие нагрузку от пола и передающие её на опоры; полка плиты выполняет роль распределительной плиты.
• Технологические отверстия предназначены для пропуска стояков отопления, вентиляции или электропроводки; их расположение и диаметр соответствуют проекту.
• Запрещается монтировать плиту на опоры с отклонением от проектных отметок более 5 мм – это вызывает локальные напряжения в ребрах и снижает несущую способность.
• Омоноличивание стыков между плитами выполняется бетоном класса не ниже B15 с обязательным виброуплотнением для заполнения всех пустот.
• При строповке используются все монтажные петли; запрещается поднимать плиту за края полки или с перекосом – это может вызвать отрыв ребра от полки.
• Плита рассчитана на опирание по двум сторонам (вдоль ребер); при других схемах опирания требуется проверка прочности по проекту.

Соблюдение геометрии опорных зон и проектного положения плиты – основное условие её надёжной работы в составе перекрытия. Отклонения от проектных осей или несоблюдение глубины опирания ведут к снижению эксплуатационной надёжности конструкции.

Правила хранения и транспортировки изделия

Плиты складируются в горизонтальном положении на ровном твёрдом основании, исключающем просадку грунта. Деревянные прокладки устанавливаются в местах, соответствующих опорным зонам (под ребра), строго одна над другой по вертикали. Высота штабеля определяется массой изделий и условиями складирования, но не должна превышать значений, при которых нижняя плита получает повреждения от сжатия. Запрещается складировать плиты с опиранием на полку – это вызывает изгиб и трещинообразование.

Транспортировка осуществляется в горизонтальном положении с фиксацией изделий от продольного и поперечного смещения. Прокладки располагаются под ребрами в местах строповки. Запрещается перевозка плит навалом или с опиранием на кромки полки. Погрузка и выгрузка производятся с использованием всех монтажных петель; не допускается сбрасывание, волочение или ударные нагрузки. Перед монтажом плиты осматриваются: наличие трещин шириной раскрытия более 0,1 мм или сколов ребер является основанием для отбраковки.
