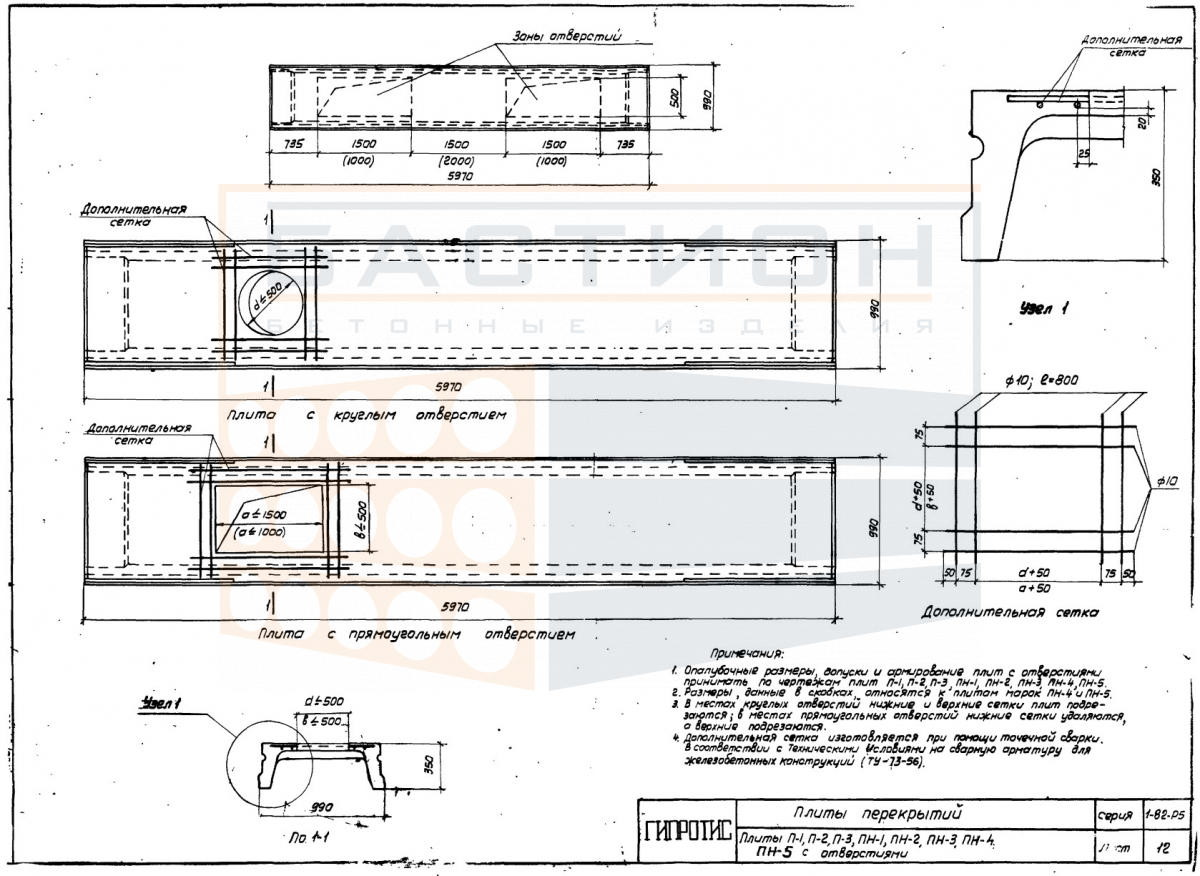

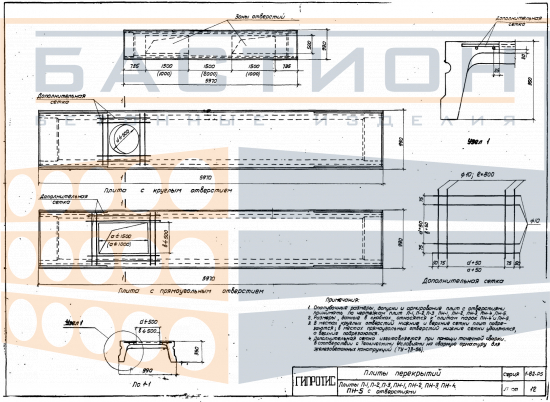

Плита ребристая ПН 5 с отверстиями, серия 1-82, альбом V

Плита ребристая ПН 5 с отверстиями — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажных, чердачных или технических перекрытий. Изделие относится к серии 1-82, альбом V, и проектируется для восприятия эксплуатационных нагрузок с передачей их на несущие стены или ригели. Наличие отверстий позволяет пропускать вертикальные коммуникации без дополнительной обработки плиты, что упрощает инженерное оснащение здания.

Ребристая конструкция плиты обеспечивает повышенную жесткость при относительно малом расходе материала. Продольные ребра работают как элементы, воспринимающие изгибающие моменты в пролете. Плита применяется в условиях нормальной влажности и неагрессивной среды. Точное соблюдение проектной глубины опирания и горизонтальности установки обязательно для равномерной передачи нагрузки на опорные конструкции.

Область применения и технические особенности

Монтаж плиты производится на подготовленные опорные поверхности стен или ригелей. Глубина опирания и схема стыковки задаются рабочей документацией серии 1-82. При установке контролируется совпадение продольных осей и отметок. Смежные плиты соединяются сваркой закладных деталей с последующим омоноличиванием швов.

• Плита предназначена для перекрытий отапливаемых зданий с нормальными условиями эксплуатации.
• Ребристая конфигурация обеспечивает восприятие изгибающих нагрузок в пролете между опорами.
• Отверстия в плите предназначены для пропуска вертикальных каналов инженерных систем и коммуникаций.
• Опирание производится на несущие стены или ригели по проектным отметкам с контролем глубины опирания.
• Стыки между смежными плитами заполняются бетоном после сварки закладных элементов.
• Не допускается монтаж плит с поврежденными монтажными петлями или дефектами ребер.
• Положение плиты в плане фиксируется по разбивочным осям здания и проверяется нивелиром.

Соблюдение указанных требований обеспечивает равномерное распределение нагрузки в конструкции перекрытия и предотвращает появление трещин в опорных зонах.

Правила хранения и транспортировки изделия

Хранение плит осуществляется в горизонтальном положении на ровном бетонированном или асфальтированном основании. Под каждую плиту в местах, соответствующих опорным зонам, укладываются деревянные прокладки сечением не менее 50×80 мм. Прокладки соседних рядов должны располагаться строго по одной вертикали. Высота штабеля не должна превышать норм, установленных для данного типоразмера.

Транспортировка производится в горизонтальном положении с надежным креплением от продольного и поперечного смещения. Запрещается перевозка плит навалом или с опорой на торцы и ребра. Погрузка и разгрузка выполняются с использованием монтажных петель, без рывков и ударов. Строповка должна обеспечивать равномерный захват и исключать раскачивание груза в процессе перемещения.
