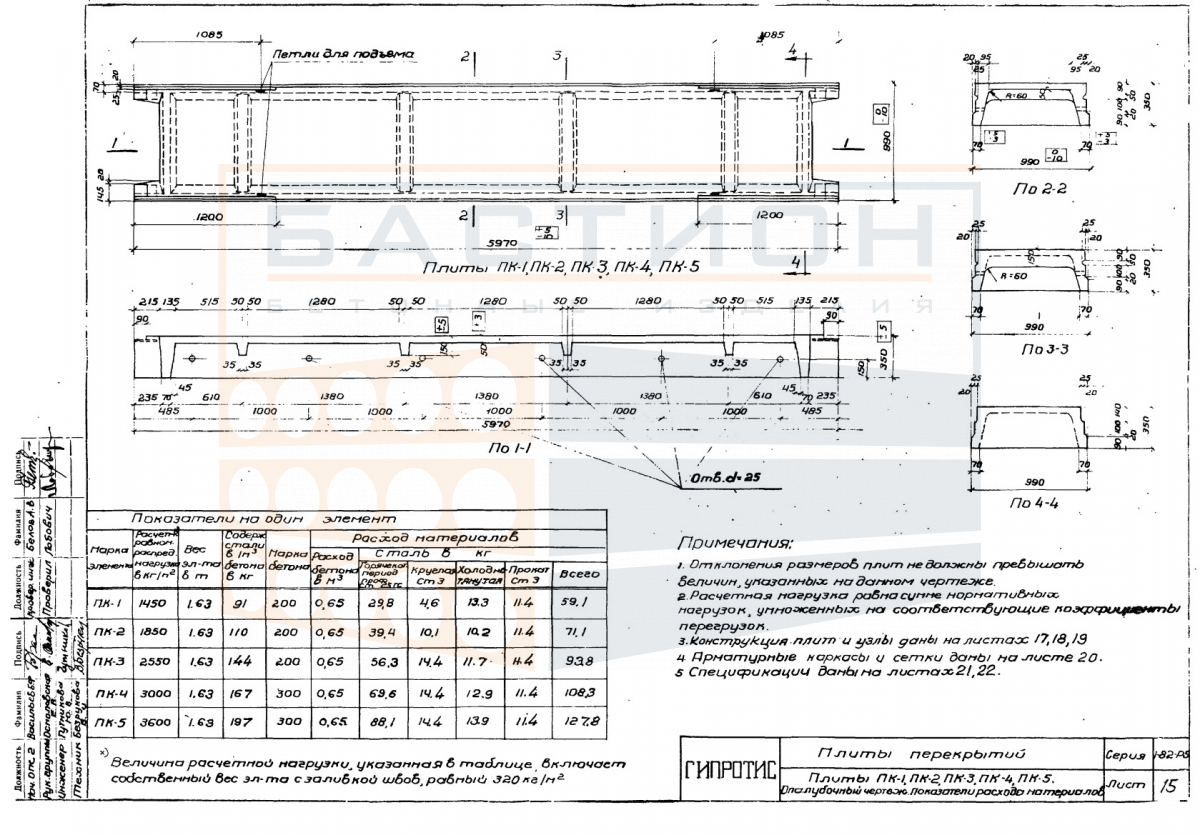

Плита ребристая ПК 1, серия 1-82, альбом V

Плита ребристая ПК 1 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажного, чердачного или подвального перекрытия. Изделие относится к серии 1-82 альбома V и предназначено для восприятия нагрузок от пола, перегородок, оборудования и передачи усилий на стены или ригели. Конструкция плиты включает продольные ребра жесткости, которые обеспечивают пространственную работу элемента при изгибе.

Плиты ребристого типа применяются в каркасных и бескаркасных зданиях с несущими стенами или колоннами. Благодаря ребристой форме достигается высокая несущая способность при относительно меньшей массе по сравнению со сплошными плитами. Точная схема опирания и анкеровки задается проектной документацией в соответствии с решениями серии 1-82.

Область применения и технические особенности

Монтаж плит ПК 1 выполняется на подготовленные опорные поверхности с выверкой по осям. Глубина опирания на стены или ригели должна соответствовать требованиям серии. Торцевые участки плиты, где расположены монтажные петли и опорные зоны, не должны повреждаться при строповке и разгрузке. После установки швы между плитами заполняются бетонной смесью по проектному решению.

• Плита работает в пролете между опорными конструкциями, воспринимая изгибающие нагрузки и передавая их на несущие элементы.
• Ребра жесткости обеспечивают пространственную устойчивость плиты при эксплуатационных нагрузках и предотвращают прогибы сверх допустимых.
• Опирание плиты выполняется на несущие стены, балки или ригели с проектной глубиной, исключающей продавливание и трещинообразование.
• Строповка и монтаж производятся за монтажные петли с использованием траверс, исключающих перекос и повреждение ребер.
• После установки торцы плит омоноличиваются, швы заполняются бетоном для совместной работы перекрытия.
• Пустоты или внутренние полости не используются для прокладки инженерных сетей без проектного обоснования.
• Перед монтажом проверяется плоскостность опорных поверхностей и соответствие отметок проектным.

Соблюдение указанных требований обеспечивает долговечность и надежность перекрытия в течение всего срока эксплуатации.

Правила хранения и транспортировки изделия

Изделия складируются в горизонтальном положении на ровном твердом основании. Между рядами укладываются деревянные прокладки в местах, соответствующих опорным зонам, с совпадением прокладок по вертикали. Высота штабеля и количество рядов подбираются с учетом массы плиты (1630 кг) и геометрических параметров, исключая повреждение нижних элементов.

Транспортировка выполняется в горизонтальном положении с фиксацией от смещения и перекоса. Плиты не допускается перевозить навалом или с опиранием на ребра. Погрузка и разгрузка производятся за монтажные петли с применением мягких строп, исключающих ударные нагрузки и повреждение торцов.
