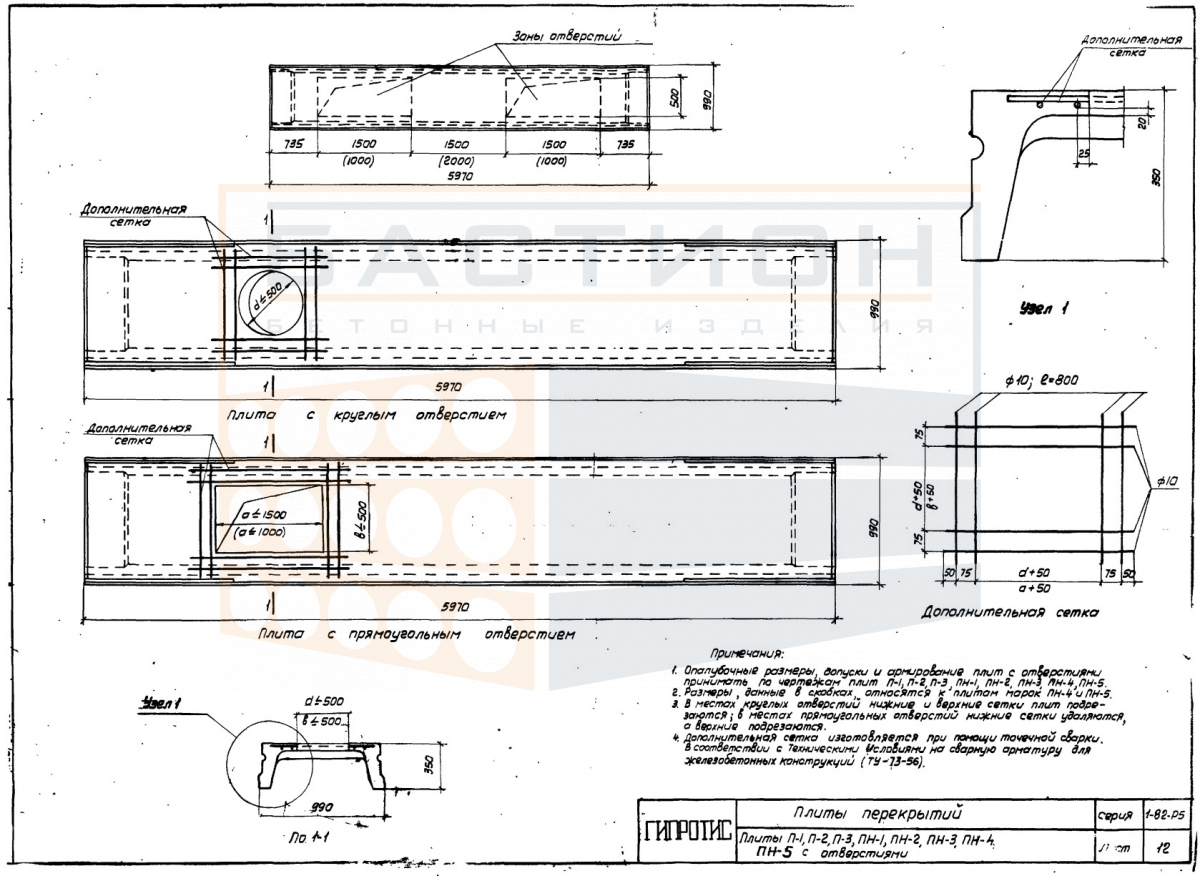

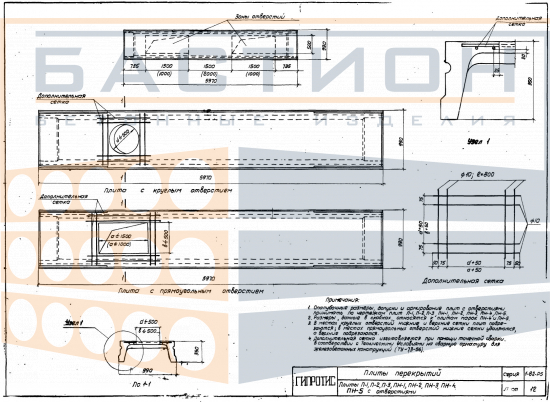

Плита ребристая ПН 1 с отверстиями, серия 1-82, альбом V

Плита ребристая ПН 1 с отверстиями — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажного или чердачного перекрытия в промышленных и гражданских сооружениях. Изделие относится к серии 1-82, альбом V, и предназначено для восприятия эксплуатационных нагрузок с последующей передачей на несущие стены, балки или ригели. Наличие ребер жесткости обеспечивает пространственную работу конструкции, а технологические отверстия позволяют пропускать инженерные коммуникации без нарушения целостности плиты.

Применение плит данного типоразмера требует строгого соблюдения проектного положения: ребра должны располагаться в направлении пролета, а опирание выполняться на подготовленные опорные поверхности. Недостаточная глубина опирания или перекос плиты при монтаже могут привести к перераспределению нагрузок и снижению несущей способности перекрытия. Отверстия не предназначены для прокладки не предусмотренных проектом систем, а их повреждение при монтаже исключается.

Область применения и технические особенности

Монтаж плит ПН 1 выполняется с опиранием на железобетонные ригели или кирпичные стены. Глубина опирания и конструкция опорного узла задаются рабочими чертежами серии 1-82. Плиты укладываются на выверенный слой цементно-песчаного раствора, обеспечивающий равномерное распределение нагрузки. Швы между плитами заполняются бетонной смесью с последующим уплотнением. В местах пропуска коммуникаций через отверстия устанавливаются гильзы по проекту.

• Плита работает в пролете между несущими опорами и передает нагрузку от вышележащих конструкций на стены или ригели через опорные зоны.
• Ребра плиты выполняют функцию продольных балок, воспринимающих изгибающие моменты и обеспечивающих пространственную жесткость перекрытия.
• Технологические отверстия расположены в теле плиты и предназначены исключительно для пропуска инженерных систем; их перекрытие или расширение не допускается.
• Опирание плиты осуществляется на предварительно подготовленную поверхность с выравнивающим слоем раствора; не допускается опирание на выступы или неровности.
• Анкеровка плит в составе диска перекрытия выполняется путем сварки закладных деталей с элементами каркаса здания по проектному решению.
• При монтаже необходимо контролировать совпадение отверстий смежных плит для обеспечения трасс инженерных сетей без изломов.
• Запрещается подрезка плит, нанесение ударов по оголенному бетону или арматуре, а также использование петель для подъема не по схеме строповки.

Соблюдение указанных правил монтажа и эксплуатации обеспечивает расчетную работу плиты в составе перекрытия и исключает дефекты, связанные с нарушением проектного положения.

Правила хранения и транспортировки изделия

Хранение плит ПН 1 производится в горизонтальном положении на ровной твердой площадке, исключающей просадку основания. Изделия складируются в штабели с обязательной укладкой деревянных прокладок в местах расположения опорных зон. Прокладки соседних ярусов должны располагаться строго по вертикали, чтобы избежать изгибающих нагрузок на ребра. Высота штабеля не должна превышать допустимых значений, установленных с учетом массы и габаритов плит.

Транспортировка осуществляется в автомашинах с жестким креплением плит для предотвращения смещения при перевозке. Плиты укладываются на ложементы, соответствующие схеме опирания, исключающие контакт ребер с кузовом. Запрещается перевозка навалом или с опиранием на непредусмотренные участки. Погрузка и разгрузка производятся с использованием траверс или стропов, закрепляемых за монтажные петли, с плавным подъемом и опусканием.
