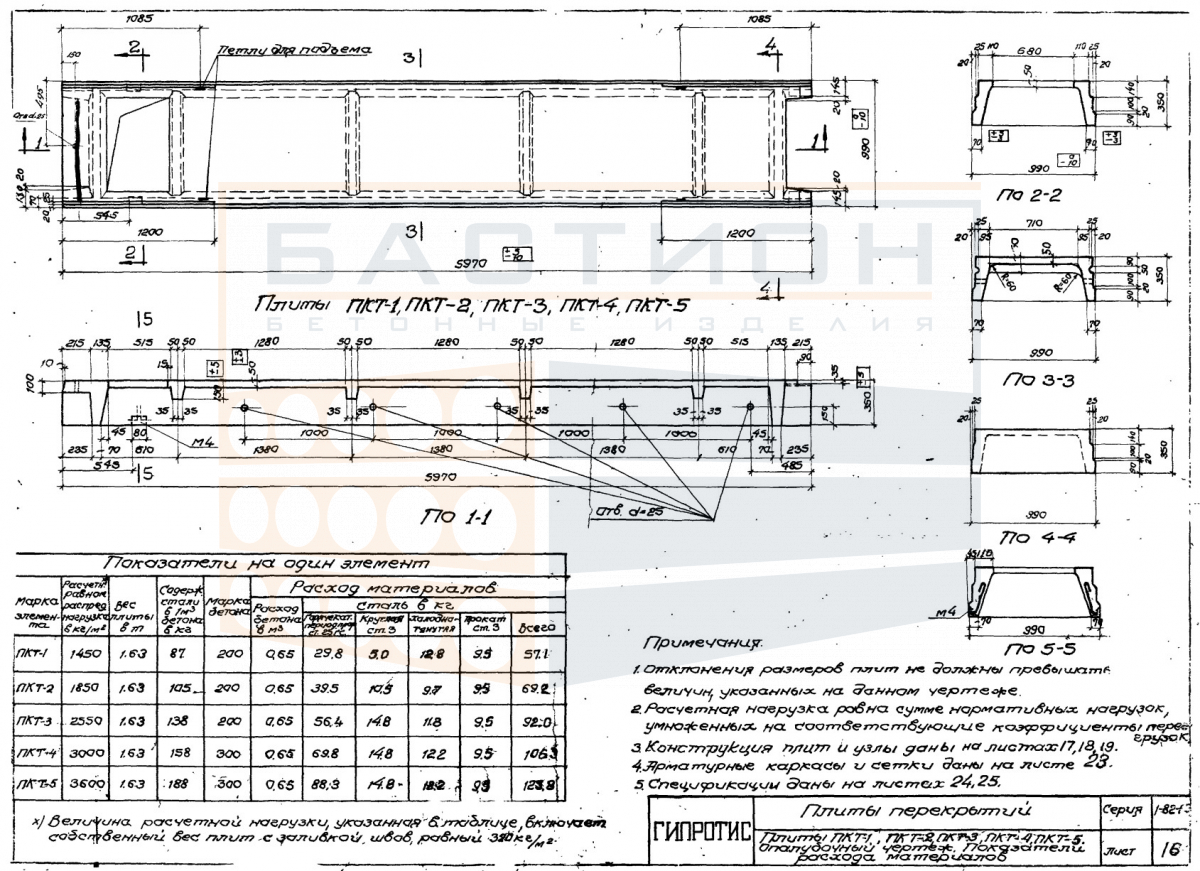

Плита ребристая ПКТ 4, серия 1-82, альбом V

Плита ребристая ПКТ 4 — это железобетонный сборный элемент горизонтальной несущей системы здания, применяемый для формирования перекрытий и покрытий по серии 1-82 альбом V. Ребристая конструкция с продольными и поперечными рёбрами обеспечивает восприятие изгибающих нагрузок в пролёте при относительно малой собственной массе. Изделие укладывается на опоры с обеспечением проектной глубины опирания.

Плита рассчитана на эксплуатацию в составе сборных железобетонных перекрытий промышленных, гражданских и сельскохозяйственных зданий. Опирание производится на балки, ригели или стены по стандартным узлам серии 1-82. Правильное положение плиты при монтаже — рёбрами вниз, что обеспечивает совпадение проектной схемы работы с реальными условиями нагружения. Недопустимо смещение плиты относительно опорных осей, а также повреждение торцевых участков и монтажных петель.

Область применения и технические особенности

Монтаж плиты осуществляется на подготовленное основание с выверкой отметок опорных площадок. Глубина опирания задаётся рабочими чертежами серии 1-82. Для фиксации проектного положения используются стальные связи и закладные детали. Пустоты между смежными плитами заполняются бетоном по проектному решению.

• Плита ПКТ 4 применяется в качестве элемента перекрытия или покрытия в зданиях различного назначения, соответствующих области применения серии 1-82.
• Работа ребристой конструкции заключается в восприятии изгибающих моментов продольными рёбрами, работающими совместно с полкой.
• Опирание плиты производится на несущие стены, балки или ригели; глубина опирания определяется проектом и должна быть обеспечена по всей длине опорного узла.
• Торцевые участки плиты (зоны опирания) не допускается повреждать при строповке, разгрузке и монтаже, так как это снижает несущую способность.
• Швы между плитами после укладки омоноличиваются бетоном для обеспечения совместной работы перекрытия и равномерной передачи нагрузок.
• Монтаж плиты требует проверки горизонтальности опорных поверхностей и точного совмещения с проектными осями здания.
• При укладке плиты на ригели или балки необходимо обеспечить равномерное распределение нагрузки по опорной площадке без перекосов.

Соблюдение указанных требований обеспечивает проектную надёжность перекрытия и исключает деформации при эксплуатации.

Правила хранения и транспортировки изделия

Плиты ребристые ПКТ 4 хранятся в горизонтальном положении на ровном твёрдом основании. Под опорные зоны укладываются деревянные или резиновые прокладки, расположение которых должно совпадать с местами строповки. Прокладки располагаются строго одна над другой по вертикали для предотвращения изгиба и появления трещин в изделиях.

Транспортировка плит осуществляется в горизонтальном положении с фиксацией от продольного и поперечного смещения. Укладка в несколько рядов допускается при условии совпадения прокладок по вертикали во всех рядах. Запрещается перевозка плит навалом, а также с опиранием на слабые кромки и углы. Строповка производится за монтажные петли с использованием траверс, исключающих перекос.
