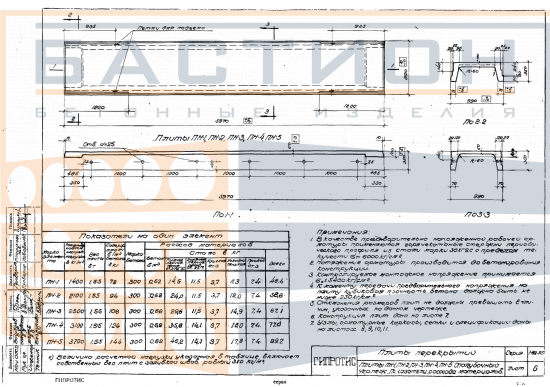

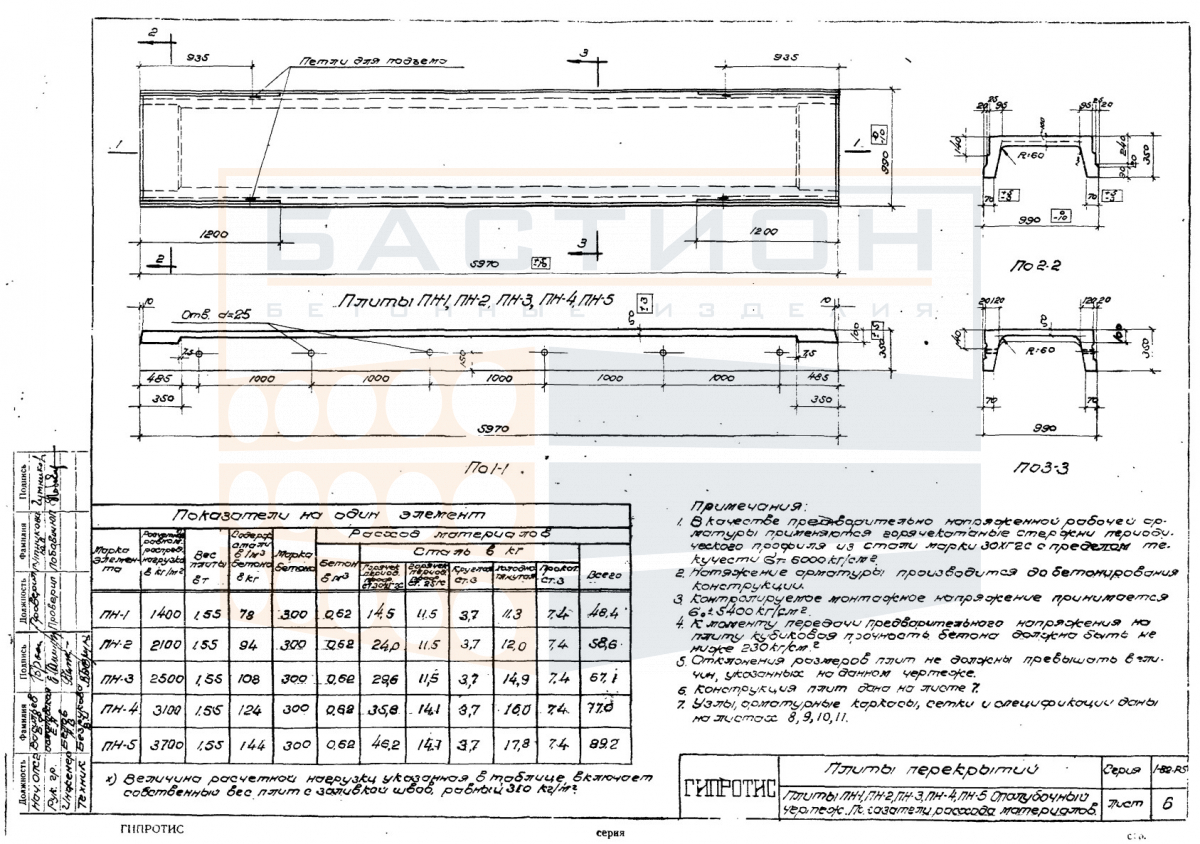

Плита ребристая ПН 3, серия 1-82, альбом V

Плита ребристая ПН 3 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажных, покрытий или технических перекрытий в зданиях различного назначения. Конструкция с продольными ребрами жесткости воспринимает изгибающие нагрузки от вышележащих конструкций и передает их на несущие стены или ригели. Ошибки при выборе глубины опирания или ориентации ребер могут привести к перераспределению напряжений и снижению несущей способности перекрытия.

Изделие относится к серии 1-82 альбом V, разработанной для сборных железобетонных перекрытий с ребристыми плитами. Типоразмер ПН 3 (длина 5970 мм, ширина 990 мм, высота 350 мм) рассчитан на пролеты между опорами, характерные для промышленных и гражданских зданий. Масса изделия 1550 кг требует применения грузоподъемного оборудования соответствующей грузоподъемности при монтаже и разгрузке.

Область применения и технические особенности

Монтаж плиты ПН 3 выполняется на подготовленные опорные поверхности стен или ригелей с обеспечением проектной глубины опирания. Положение плиты в плане выверяется по разбивочным осям, после чего производится анкеровка и омоноличивание швов. От качества подготовки основания и точности установки зависит равномерность распределения нагрузок и долговечность перекрытия.

• Плита работает в пролете между несущими опорами, воспринимая нагрузки от пола, перегородок, оборудования и временных воздействий.
• Продольные ребра обеспечивают пространственную жесткость и сопротивление изгибу при равномерном и сосредоточенном загружении.
• Опирание выполняется на несущие стены или ригели; глубина опирания должна соответствовать проектным значениям во избежание концентрации напряжений.
• Торцевые зоны плиты содержат закладные детали и монтажные петли, повреждение которых не допускается при строповке и монтаже.
• Швы между смежными плитами заполняются бетоном по проекту для обеспечения совместной работы перекрытия.
• Не допускается устройство отверстий и проемов без проектного обоснования, так как это нарушает работу ребер и снижает несущую способность.
• Монтаж выполняется с использованием траверсы или четырехветвевого стропа, обеспечивающего равномерное распределение усилий без перекосов.

После укладки производится выверка отметок, анкеровка плиты к опорным конструкциям и омоноличивание стыков. Проектные решения серии 1-82 предусматривают конкретные узлы опирания и армирования, которые необходимо соблюдать при монтаже.

Правила хранения и транспортировки изделия

Плиты складируются в горизонтальном положении на ровном твердом основании. Под опорные зоны (под ребра) укладываются деревянные прокладки из древесины хвойных пород. Прокладки в штабеле располагаются строго по одной вертикали, исключая изгиб и опирание на слабые кромки. Высота штабеля ограничивается условиями устойчивости и допустимой нагрузкой на нижние изделия.

Транспортировка производится в кузове автомобиля с фиксацией изделий от смещения. Перевозка навалом не допускается. При погрузке и разгрузке следует исключить удары и перекосы, особенно в зоне монтажных петель и торцов. Изделия массой 1550 кг требуют использования стропов с соответствующей грузоподъемностью и траверсы при длине 5970 мм для предотвращения раскачивания.
