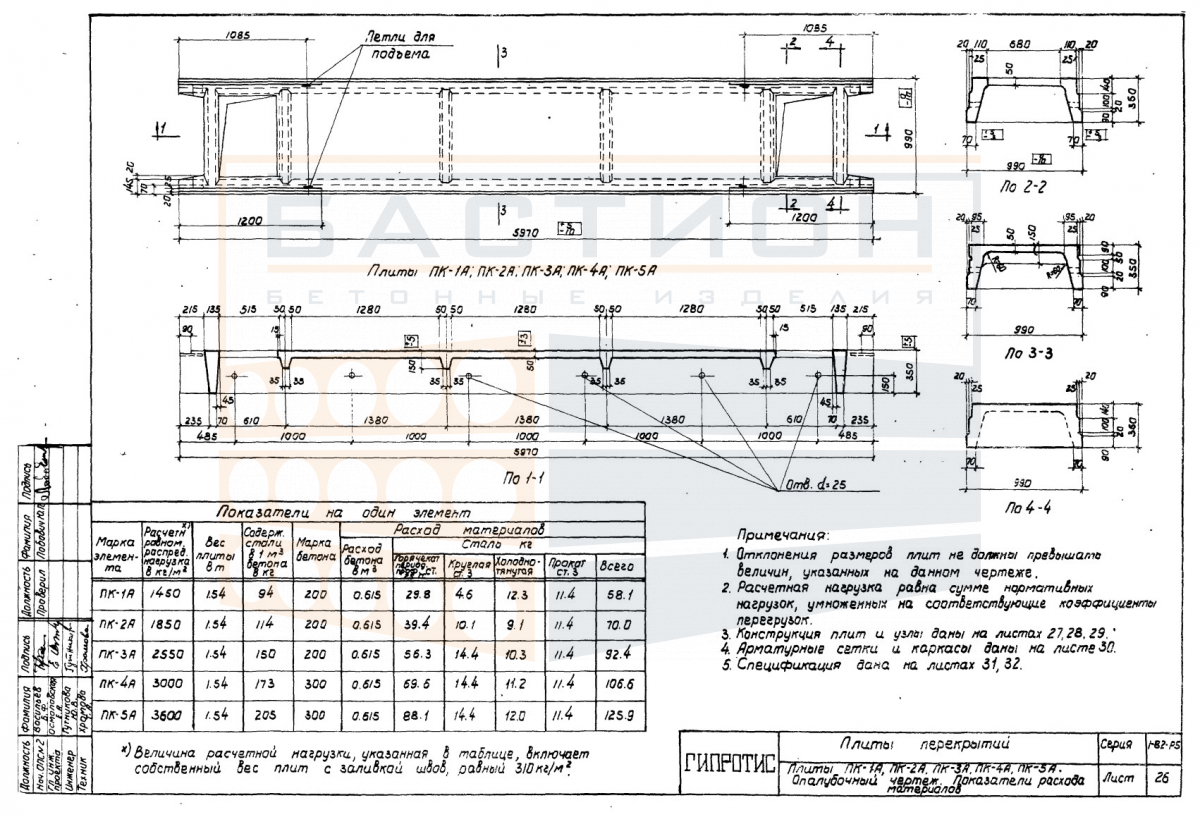

Плита ребристая ПК 3А, серия 1-82, альбом V

Плита ребристая ПК 3А — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования перекрытий между этажами, чердачных или подвальных перекрытий. Ребристая конструкция с продольными и поперечными рёбрами обеспечивает восприятие изгибающих нагрузок при относительно низком расходе материала. Изделие относится к серии 1-82, альбом V, и предназначено для использования в сборных железобетонных каркасах промышленных и гражданских зданий.

Плиты данного типоразмера укладывают на несущие стены, балки или ригели с опиранием по контуру или двум сторонам. Рёбра плиты ориентируют вниз, что обеспечивает максимальную жёсткость при эксплуатационных нагрузках. Недостаточная глубина опирания, перекос плиты или повреждение торцевых зон при монтаже могут привести к снижению несущей способности. Монтаж производится с выверкой по отметкам и осям, с последующим омоноличиванием швов в соответствии с проектом.

Область применения и технические особенности

Плита ПК 3А монтируется в составе сборных железобетонных перекрытий. Конструкция плиты позволяет эффективно передавать нагрузку от пола, перегородок и оборудования на опорные элементы. Требования к монтажу и стыковке определяются рабочей документацией серии 1-82.

• Плита работает в пролёте между опорами, передавая вертикальную нагрузку на стены, балки или ригели. Проектная схема опирания должна быть строго соблюдена при монтаже.
• Рёбра плиты обеспечивают жёсткость и восприятие изгибающих моментов. Ориентация рёбер вниз обязательна; монтаж в перевёрнутом положении не допускается.
• Торцевые участки плиты содержат выпуски арматуры для анкеровки и омоноличивания. Повреждение этих зон при строповке и разгрузке недопустимо.
• Соседние плиты соединяются между собой сваркой закладных деталей и последующим бетонированием швов. Состав и класс бетона для омоноличивания задаются проектом.
• Плита рассчитана на нормативные нагрузки в соответствии с серией 1-82. Любое изменение характера или величины нагрузки должно быть проверено расчётом.
• Монтажные петли служат только для подъёма и установки; после замоноличивания они могут быть обрезаны или загнуты.
• При монтаже обязательна проверка горизонтальности и равномерности опирания; недопустима укладка на неровное основание.

Выполнение перечисленных требований обеспечивает надёжную работу плиты в составе перекрытия и предотвращает деформации при эксплуатации.

Правила хранения и транспортировки изделия

Изделия складируются на ровном, очищенном от мусора и снега основании. Плиты укладываются в штабель в горизонтальном положении. Прокладки из дерева или другого упругого материала размещаются в местах, соответствующих опорным зонам плиты; при многоярусном хранении прокладки располагаются строго по одной вертикали. Высота штабеля ограничивается прочностью нижних рядов и условиями безопасной выгрузки.

При транспортировке плиты размещаются в кузове на подкладках и фиксируются от продольного и поперечного смещения. Перевозка навалом не допускается. Строповка производится за монтажные петли с применением траверс, исключающих перекос и ударные нагрузки. При разгрузке не допускается сбрасывание изделий и опирание на слабые кромки или рёбра.
