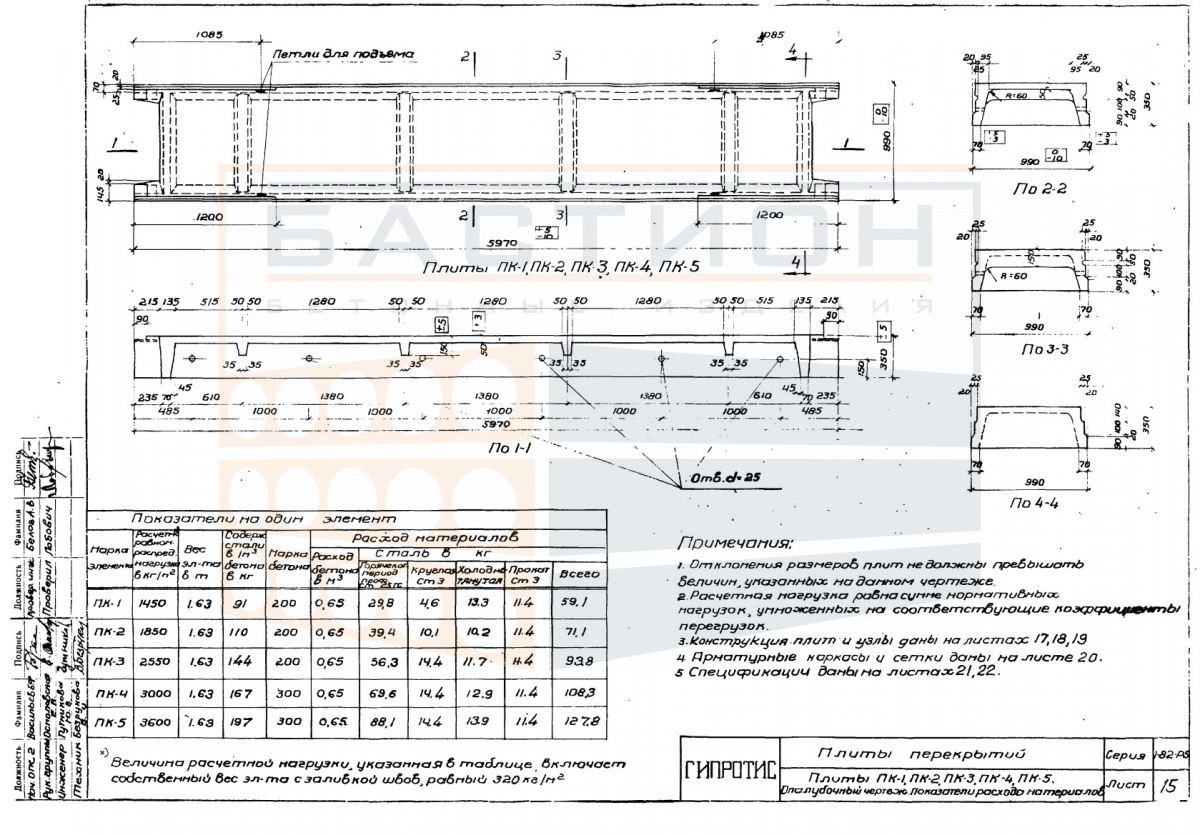

Плита ребристая ПК 5, серия 1-82, альбом V

Плита ребристая ПК 5 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажного, чердачного, подвального или технического перекрытия. Конструкция включает продольные ребра, обеспечивающие жесткость при изгибе, и полку, распределяющую нагрузку на ребра. Изделие относится к серии 1-82, альбом V, предназначенной для сборных перекрытий с пролетами до 6 м. Работа ребер воспринимает изгибающие моменты, возникающие под действием вертикальных нагрузок от перегородок, оборудования и людей.

Применение плиты предусматривает опирание на несущие стены, балки или ригели с соблюдением проектной глубины опирания. Неправильное опирание или повреждение торцевых зон может привести к снижению несущей способности. Укладка плит выполняется на выровненные поверхности с обязательным омоноличиванием стыков для обеспечения совместной работы перекрытия. В составе серии 1-82 плита ПК 5 используется в общественных и производственных зданиях с нормативными нагрузками, заданными проектом.

Область применения и технические особенности

Монтаж плиты ведется на подготовленное основание с контролем отметок и осей. Опирание должно быть равномерным, без перекосов. После укладки выполняется анкеровка и замоноличивание швов.

• Опирание осуществляется на несущие элементы (стены, балки, ригели) с глубиной, указанной в рабочей документации.
• Ребра плиты ориентированы в направлении пролета и воспринимают изгибающие нагрузки от перекрытия.
• Торцевые зоны не должны повреждаться при строповке и разгрузке, так как это может снизить сопротивление скалыванию.
• Швы между смежными плитами заполняются бетоном или раствором по проектному решению для обеспечения жесткости диска перекрытия.
• Монтажные петли используются для строповки; после установки петли могут быть отогнуты или демонтированы в соответствии с проектом.
• Не допускается опирание плиты на неполную ширину опорной площадки или на неподготовленное основание.
• При необходимости отверстия для коммуникаций выполняются только по разрешению проектной организации, без повреждения рабочей арматуры.

Соблюдение указанных требований при монтаже обеспечивает проектную работу конструкции и предотвращает деформации и разрушения.

Правила хранения и транспортировки изделия

Хранение плит производится в горизонтальном положении на ровном твердом основании. Прокладки устанавливаются в местах расположения опорных зон (по торцам) и должны совпадать по вертикали в штабеле. Высота штабеля ограничивается условиями устойчивости и допустимой нагрузкой на нижние изделия.

Транспортировка выполняется в положении, соответствующем проектному. Плиты фиксируются в кузове от продольных и поперечных смещений. Запрещается перевозка навалом или с опиранием на полку. Строповка осуществляется за монтажные петли, исключая перекос и ударные нагрузки.
